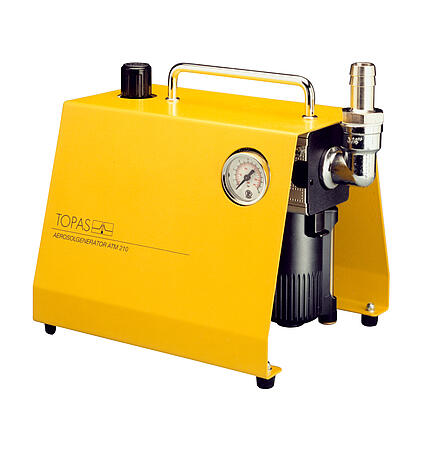

Generador de aerosoles ATM 210
Generador de aerosoles con atomizador ATM 210 para la generación de aerosoles a partir de líquidos contra una contrapresión de hasta 10 bar, accionado por aire comprimido, con un caudal másico moderado
galerie-produit v2.2 — 2026-08-05 11:07
Normas
descargar
Ficha técnica del ATM 210Ventajas
- generación de aerosol frente a sistemas presurizados de hasta 10 bar
- generación de aerosoles estable a largo plazo
Aplicaciones
- generación de aerosoles polidispersos, principalmente submicrónicos (< 1 µm)
- generación de aerosoles estable a largo plazo
El atomizador es la pieza clave del ATM 210. Está fabricado en acero inoxidable de alta calidad y funciona como una boquilla de doble chorro, basada en el principio de inyección. Su característica única es que la salida apunta hacia la pared del recipiente de vidrio, que actúa como placa deflectora. Esta sección de impacto de partículas elimina las gotas de pulverización gruesas y da lugar a una distribución del tamaño de las partículas principalmente por debajo de 1 µm. Dependiendo del caudal, el punto de corte del impactador varía, pero esto no tiene prácticamente ningún impacto en el rango submicrométrico de la distribución del tamaño de las partículas del aerosol. El aire se purifica mediante un filtro HEPA antes de introducirse en el atomizador. El aire comprimido necesario se purifica mediante un filtro HEPA. Un reductor de presión y un manómetro facilitan la regulación de la presión del atomizador entre 0 y 15 bar. Un indicador de nivel situado en el exterior del recipiente del atomizador permite al usuario comprobar el nivel de líquido durante el funcionamiento.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| parámetro de configuración | - | presión del sistema |
| rango de ajuste | barra | máx. 15 |
| configuración de la resolución | - | ajustable de forma continua |
| método de configuración | - | manual |
| aerosol, caudal volumétrico | L/h | 50 ... 250 |
| aerosol, caudal másico (sustancia en aerosol) | g/h | máx. 2,0 |
| medio de funcionamiento, sustancia en aerosol | - | líquidos (DEHS, PAO, ...), soluciones (NaCl, KCl, ...), suspensiones (PSL, ...) |
| medio de funcionamiento, sustancia en aerosol - volumen de llenado | mL | 10 ... 80 |
| medio de funcionamiento, gas/aire | - | aire comprimido seco y libre de partículas o gas inerte a presión |
| medio de funcionamiento: gas/aire — suministro de aire comprimido | barra | máx. 15 |
| condiciones ambientales, contrapresión máxima | barra | 10 |
| conector de manguera, salida | mm | Ø 19 (diámetro exterior) |
| dimensiones (an × al × prof) | mm | 200 × 230 × 240 |
| peso | kg | 4,9 |
- sustancia en aerosol DEHS
- Otras sustancias en aerosol, por ejemplo, PAO (Emery 3004), bajo pedido
- Hireche O., Ramadan I., Weisman C., Bailliet H., Fraigneau Y., Baltean-Carlès D. and Daru V. Experimental and numerical investigation of natural convection flows in two horizontal thermoacoustic cavities International Journal of Heat and Mass Transfer 149 (2020) 19195,
dx.doi.org/10.1016/j.ijheatmasstransfer.2019.119195
