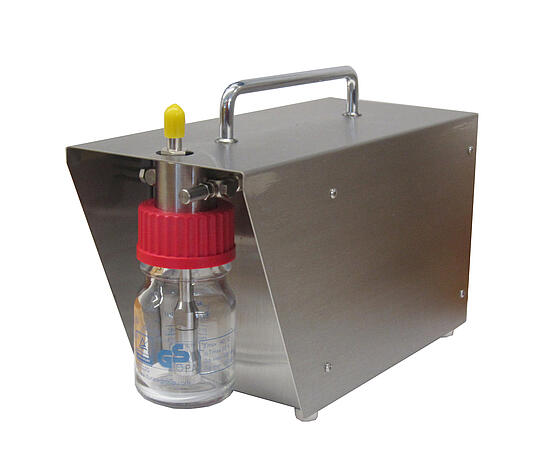

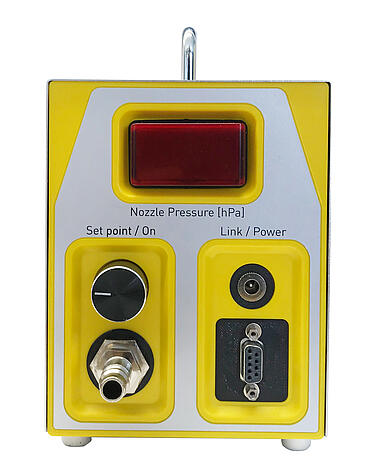

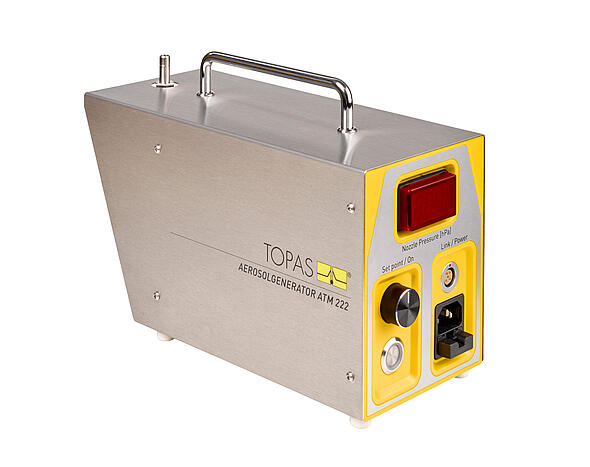

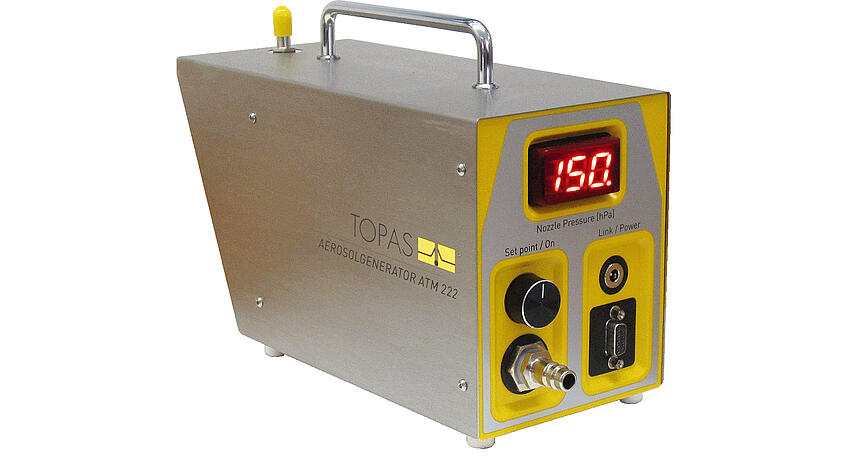

Generador de aerosoles ATM 222
Generador de aerosoles por atomización ATM 222 para la generación de aerosoles a partir de líquidos, accionado por aire comprimido, controlado neumáticamente y controlable a distancia
El generador de aerosoles ATM 222 combina características técnicas seleccionadas de los generadores ATM 220 y ATM 228 para la generación estable a largo plazo de aerosoles de ensayo, de calibración o de proceso a partir de líquidos puros (aceites como DEHS o PAO, agua), soluciones (solución salina, soluciones azucaradas) y suspensiones (A2, PSL). El generador cumple todos los requisitos de la norma VDI 3941-2. ATM 220ATM 228
1 / 5
galerie-produit v2.2 — 2026-08-05 11:07
El generador puede funcionar mediante un conector neumático alimentado con aire comprimido u otros gases inertes técnicos a presión (por ejemplo, N₂, CO₂). Con el fin de garantizar una generación de aerosoles reproducible y estable a largo plazo, el caudal de aire de funcionamiento se controla mediante la caída de presión en la boquilla. Esto permite además un funcionamiento reproducible y estable del generador incluso con caudales de aire muy bajos y, por lo tanto, también con tasas de producción de partículas mínimas.
Normas
VDI 3491-2
VDI 4258-1
DIN EN 61577-4
Ventajas
- generación estable de aerosol incluso a caudales bajos
- Funcionamiento silencioso mediante aire comprimido u otros gases inertes técnicos (por ejemplo: nitrógeno, dióxido de carbono)
- ajuste seguro y reproducible de los puntos de funcionamiento
- control remoto a través de la interfaz serie (opcional)
Aplicaciones
- generación de aerosoles a partir de líquidos puros, soluciones y suspensiones
- ensayos de eficiencia fraccional de los medios filtrantes y los elementos filtrantes
- generación de aerosoles de ensayo y de proceso estables a largo plazo
- calibración y validación de técnicas de medición de partículas

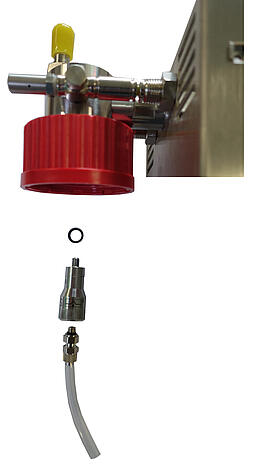

Para la dispersión de la sustancia que se va a aerosolizar, el ATM 222 está equipado con una boquilla para dos sustancias diseñada por Topas GmbH. La boquilla funciona dentro o por encima de la sustancia a aerosolizar (modo de funcionamiento sumergido o no sumergido) y consta de dos orificios de entrada para el suministro de aire y de la sustancia a aerosolizar, y un orificio de salida para el aerosol primario generado. El suministro de un caudal de aire definido provoca una presión negativa en el orificio de entrada de la boquilla para la sustancia a aerosolizar. De este modo, la sustancia a aerosolizar fluye hacia la zona de dispersión de la boquilla, donde la sustancia a aerosolizar y el flujo de gas convergen y forman una gota.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| parámetro de configuración | - | presión diferencial en la tobera |
| rango de ajuste | hPa | 0 ... 6000 |
| configuración de la resolución | hPa | 1 |
| aerosol, caudal volumétrico | L/h | 50 ... 250 |
| aerosol, caudal másico (sustancia en aerosol) | g/h | máx. 2,0 |
| aerosol, tasa de producción de partículas | #/s | 4,0 × 10⁶ ... 1,4 × 10¹⁰ |
| aerosol, rango de tamaño de las partículas | µm | 0,01 ... 2 |
| aerosol, anchura de distribución (desviación estándar geométrica) | - | 1,8 ... 2,2 (polidisperso) |
| fuente de alimentación | - | 12 V CC; 0,5 A |
| medio de funcionamiento, gas/aire | - | aire comprimido seco y libre de partículas o gas inerte a presión |
| medio de funcionamiento: gas/aire — suministro de aire comprimido | kPa | máx. 800 |
| medio de funcionamiento, sustancia en aerosol | - | líquidos puros (DEHS, PAO, aceite de parafina, etc.), soluciones (NaCl, KCl, etc.), suspensiones (PSL, A1) |
| medio de funcionamiento, sustancia en aerosol - volumen de llenado | mL | 10 ... 80 |
| condiciones ambientales, contrapresión máxima | kPa | 20 |
| condiciones ambientales, temperatura | °C | 0 ... 50 |
| conector de manguera, salida | mm | Ø 8 (diámetro exterior) |
| dimensiones (an × al × prof) | mm | 300 × 120 × 195 |
| peso | kg | 3,0 |
- cable de interfaz
- sustancia en aerosol (DEHS, PAO, PSL)
- secador por difusión (DDU 570/L, DDU 570/H)
