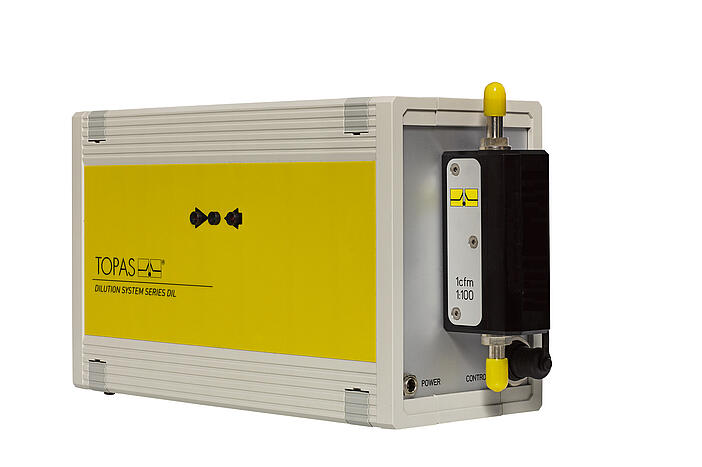

Sistema de dilución DIL 540/C
DIL 540/C: sistema de dilución para la dilución estática controlada (1:100) de aerosoles con un caudal de aire estático (28,3 l/min) y comunicación digital del estado
galerie-produit v2.2 — 2026-08-05 11:07
Normas
descargar
Ficha técnica de la serie DIL 500Ventajas
- La proporción de dilución se ajusta automáticamente
- uso móvil (no se necesita suministro de aire comprimido; funciona con batería)
- canalizando todo el caudal de aspiración del contador de partículas desde el punto de muestreo a través del sistema de dilución (sistema cerrado)
- una dilución constante y reproducible, incluso en condiciones de funcionamiento variables
- control interno de la relación de dilución con pantalla
- alta durabilidad y fiabilidad, mantenimiento mínimo
- Se permite el funcionamiento con sobrepresión y con subpresión
- Posibilidad de adaptación a los requisitos específicos del cliente (proporciones de dilución)
- se puede utilizar en conexión en serie
Aplicaciones
- verificación del aerosol de ensayo para la comprobación de instalaciones de sala limpia
- mediciones de aceptación de cajas de flujo laminar, cabinas de seguridad y salas limpias de menor tamaño
- determinación de la eficacia de separación de los filtros
- medición de aerosoles altamente concentrados
- investigación sobre aerosoles
Se extrae una corriente parcial del flujo de aerosol sin tratar. La concentración de partículas en la corriente parcial (caudal volumétrico capilar) permanecerá inalterada. Se utiliza un filtro HEPA para separar las partículas de la corriente de derivación. Las dos corrientes se vuelven a combinar. La dilución resulta de la relación entre el caudal total y el caudal volumétrico capilar. El diseño fluidodinámico del dispositivo garantiza un muestreo isocinético en la entrada del capilar. Por lo tanto, las interferencias en la distribución del tamaño de las partículas del aerosol debidas a la dilución son mínimas. Los contadores ópticos de partículas tienen, por naturaleza, una concentración máxima de partículas medible. Si se supera este límite, cabe esperar errores debido a la coincidencia de partículas en el volumen de medición del contador. Al colocar el sistema de dilución DIL 54X antes del contador de partículas, la concentración de aerosol puede reducirse en un factor de 100.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| finalidad del acondicionamiento | - | dilución de los aerosoles |
| condición de la muestra, salida | - | aerosol diluido |
| factor de dilución | - | 100 |
| aerosol, caudal volumétrico | L/min | 28,3 |
| método de configuración | - | automático, controlado |
| condición de la muestra, entrada | - | aerosol sin diluir |
| fuente de alimentación | - | 12 V CC; 0,1 A (funcionamiento con batería opcional) |
| conector de manguera | mm | Ø 8 (opcional: Ø 10) |
| caída de presión | kPa | 0,8 ... 1,3 |
| condiciones ambientales, temperatura | °C | 10 ... 50 |
| condiciones ambientales, contrapresión máxima | kPa | ± 20 |
| dimensiones (ancho × alto × profundidad) | mm | 110 × 160 × 300 |
| peso | kg | 1,5 |
