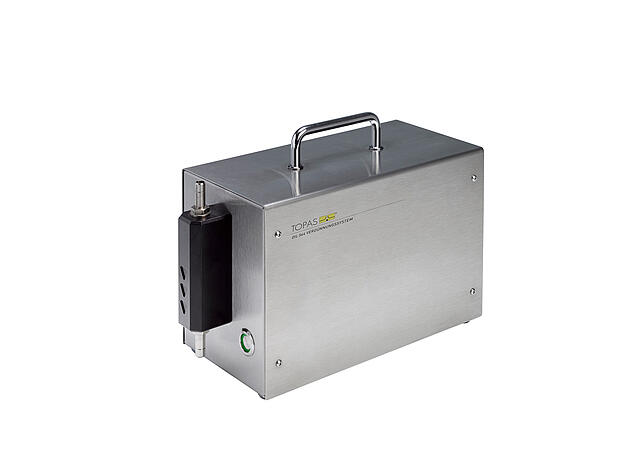

Sistema de dilución DIL 544
DIL 544: Sistema de dilución para la dilución estática (1:100) de aerosoles con un caudal de aire estático (28,3 l/min) para uso móvil
La principal aplicación del sistema de dilución de aerosoles DIL 544, de ajuste automático, es la verificación de los aerosoles de ensayo utilizados en las pruebas de salas blancas.
1 / 3
galerie-produit v2.2 — 2026-08-05 11:07
La norma EN ISO 14644-3 establece la necesidad de disponer de sistemas de dilución adecuados cuando se utilizan aerosoles de ensayo para la verificación. Según la norma VDI 2083 para el ensayo de salas limpias y bancos de trabajo, es obligatorio realizar mediciones con concentraciones elevadas en el aerosol entrante.
Normas
ISO 14644-3
Anexo 1 de las BPF de la UE
VDI 2083-3
DIN 1946-4
VDI 3491-6
ISO/CD 19676
Ventajas
- portátil (funciona con batería, diseño compacto, peso reducido)
- compatible con numerosos contadores de partículas para salas blancas
- una dilución estable y definida durante períodos prolongados
- carcasa desinfectable (acero inoxidable)
Aplicaciones
- Pruebas de fugas en filtros en salas blancas
- validación de las instalaciones técnicas de las salas blancas
- ampliación del rango de funcionamiento de los instrumentos de análisis de aerosoles

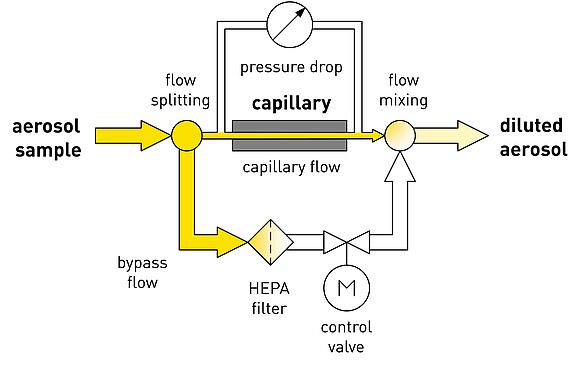

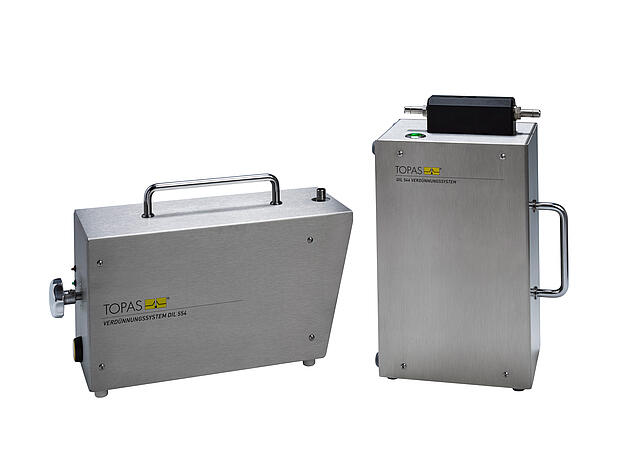

Tanto el DIL 544 como el DIL 554 están conectados directamente a un contador de partículas de sala limpia mediante una manguera. Por lo tanto, el caudal de muestreo lo genera el contador de sala limpia. En el interior de los sistemas de dilución, la muestra de aerosol se divide en dos caudales parciales. De uno de los caudales parciales (derivación), se eliminan todas las partículas mediante un filtro HEPA. Posteriormente, ambos caudales se vuelven a combinar, con lo que se reduce la concentración numérica de partículas a la salida del sistema de dilución.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| finalidad de uso | - | dilución de los aerosoles |
| condición de la muestra, salida | - | aerosol diluido |
| factor de dilución | - | 100 |
| aerosol, caudal volumétrico | L/min | 28,3 |
| método de configuración | - | automático |
| condición de la muestra, entrada | - | aerosol sin diluir |
| fuente de alimentación | - | 9 V battery block |
| conector de manguera | mm | Ø 10 |
| caída de presión | kPa | aprox. 0,6 |
| condiciones ambientales, temperatura | °C | 10 ... 50 |
| condiciones ambientales, contrapresión máxima | kPa | ± 30 |
| dimensiones (ancho × alto × profundidad) | mm | 120 × 195 × 280 |
| peso | kg | 2,8 |
- maletín de transporte para un sistema de dilución DIL y un generador de aerosoles
- Makris R., Kopic C., Tawackolian K., Schumann L. and Kriegel M. Experimental comparison of aerosol transmission in displacement ventilation and mixing ventilation in a meeting scenario International Journal of Ventilation 24 (2025) 1, 53 - 75
dx.doi.org/10.1080/14733315.2024.2406153 - Schumann L., Lange J., Cetin Y. E. y Kriegel M. «Análisis experimental de la distribución de contaminantes en el aire en un quirófano con diferentes sistemas de ventilación». *Building and Environment*, 244 (2023) 1, 110783 dx.doi.org/10.1016/j.buildenv.2023.110783
- Hofer, V. y Kriegel, M. «Exposición del personal quirúrgico del quirófano al humo quirúrgico en diferentes sistemas de ventilación». *Indoor Air*, 32 (2022), 1, e12947. dx.doi.org/10.1111/ina.12947
