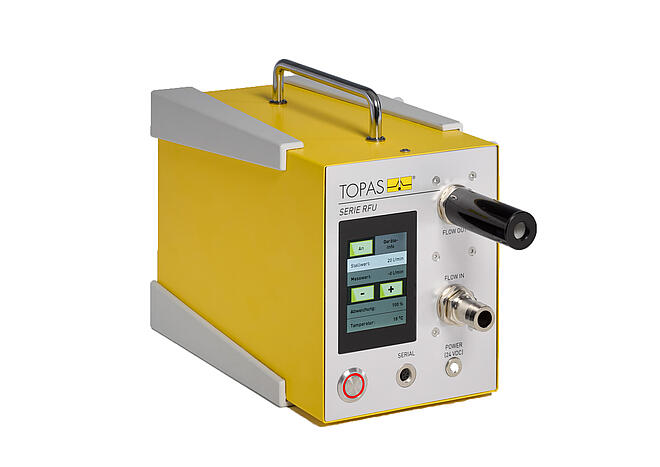

RFU 564: Unidad de caudal regulado
Unidad de caudal regulado RFU 564 para proporcionar caudales de aire variables, ajustables y controlados de hasta 100 l/min, tanto en modo de funcionamiento con subpresión como con sobrepresión.
La unidad de flujo regulado RFU 564 se ha diseñado para proporcionar caudales de aire variables, ajustables y estables en el tiempo, tanto en funcionamiento a presión negativa (modo de aspiración) como a presión positiva (modo de suministro).
galerie-produit v2.2 — 2026-08-05 11:07
La mayoría de las tareas analíticas con aerosoles destinadas a la caracterización y los ensayos requieren el suministro o la extracción de caudales de aire definidos. Especialmente cuando las necesidades varían con frecuencia, los usuarios de tecnologías de aerosoles se enfrentan al reto de modificar o diseñar nuevos montajes de ensayo. En este sentido, el caudal de aire del proceso —o caudal de aire principal— reviste una importancia fundamental para ajustar los parámetros analíticos requeridos. Además, el uso de la unidad de caudal regulado RFU 564 reduce la necesidad de numerosos componentes del banco de pruebas (sopladores, tuberías, válvulas, caudalímetros, filtros). En consecuencia, la instalación de los montajes de ensayo analítico de aerosoles resulta más fácil y rápida.
descargar
Ficha técnica del RFU 564Ventajas
- generación de un flujo de aire regulado para compensar los cambios en las condiciones de presión
- Puesta en marcha sencilla y rápida mediante pantalla táctil o interfaz serie
- diseño compacto (ideal para uso móvil y sobre mesa)
Aplicaciones
- generación de caudales de aire bien definidos en bancos de pruebas
- tratamiento de los aerosoles (homogeneización, dilución, transporte)
- dilución de los aerosoles ambientales, de proceso y de ensayo mediante el suministro de aire exterior
- preparación de entornos libres de partículas (purga, evacuación), por ejemplo, en aisladores

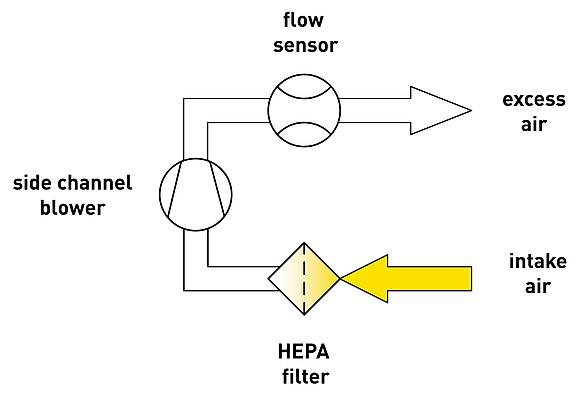

El aire se aspira por la entrada de la RFU 564 mediante un ventilador de canal lateral controlado y se hace pasar a través de un filtro de alto rendimiento (filtro HEPA). La regulación del caudal de aire se basa en un sensor de caudal que analiza de forma continua el exceso de caudal de aire.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| parámetro de configuración | L/min | caudal de aire |
| rango de ajuste (dependiente de la presión) | L/min | 0 ... 100 (0 Pa), 0 ... 50 (+/- 1000 Pa) |
| configuración de la resolución | L/min | 1 |
| medio de funcionamiento | - | aire, nitrógeno |
| fuente de alimentación | - | 24 V DC (adaptor) |
| tiempo de preparación | min | máx. 1 |
| interfaz de comunicación | - | RS232 (M9 IP67, 5 polos) |
| interfaz de usuario | - | pantalla táctil |
| consumo de energía | W | máx. 23 |
| emisión de ruido | dB(A) | máx. 75 ± 3 |
| condiciones ambientales, temperatura | °C | 10 ... 50 |
| conector de manguera | mm | Ø 11 (diámetro interior) |
| dimensiones (ancho × alto × profundidad) | mm | 300 × 200 × 140 |
| peso | kg | 3.9 |
