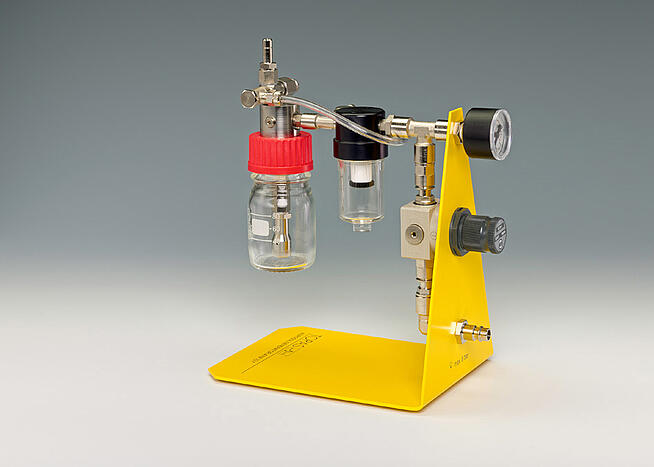

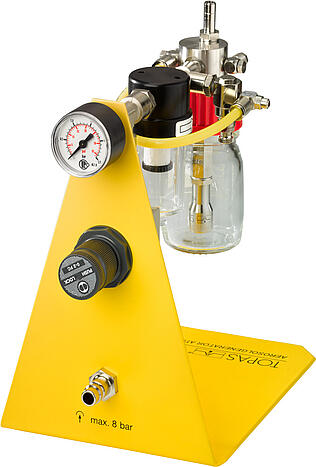

Generador de aerosoles ATM 221
Atomizador generador de aerosol ATM 221 para la generación de aerosol a partir de líquidos, accionado por aire comprimido, modelo básico con boquilla sumergida
El generador de aerosoles ATM 221 produce aerosoles con un número reducido de partículas.
1 / 2
galerie-produit v2.2 — 2026-08-05 11:07
Para aquellas aplicaciones en las que se requiere un ajuste muy preciso de los caudales de producción de partículas más pequeñas (hasta 0,6 g/h), se ha desarrollado el modelo ATM 221. Otro campo de aplicación de los generadores de aerosoles es la calibración de instrumentos de medición.
Normas
VDI 3491-2
VDI 4258-1
Ventajas
- generación de aerosoles polidispersos, principalmente submicrónicos (< 1 µm)
- baja emisión de aerosoles gracias a la purga del cabezal y a la boquilla sumergida
- generación estable a largo plazo de aerosoles
Aplicaciones
- generación de aerosoles a partir de líquidos puros, soluciones y suspensiones
- ensayos de eficiencia fraccional de los medios filtrantes y los elementos filtrantes
- generación de aerosoles de ensayo y de proceso estables a largo plazo
- calibración y validación de técnicas de medición de partículas
El atomizador es la pieza clave del ATM 220. Está fabricado en acero inoxidable de alta calidad y funciona como una boquilla de dos chorros, basada en el principio de inyección. Su característica única es que la salida apunta hacia la pared del recipiente de vidrio, que actúa como placa deflectora. Esta sección de impacto de partículas elimina las gotas de pulverización más gruesas y da como resultado una distribución del tamaño de las partículas principalmente por debajo de 1 µm. El aire se purifica mediante un filtro HEPA antes de introducirse en el atomizador. En el generador de aerosoles ATM 221, la boquilla se sumerge en el líquido para garantizar el ajuste de caudales de masa reducidos con una reproducibilidad muy elevada.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| parámetro de configuración | - | presión del sistema |
| rango de ajuste | barra | máx. 2,5 |
| configuración de la resolución | - | ajustable de forma continua |
| método de configuración | - | manual |
| aerosol, caudal volumétrico | L/h | 50 ... 130 |
| aerosol, caudal másico (sustancia en aerosol) | g/h | máx. 0,6 |
| medio de funcionamiento, sustancia en aerosol | - | líquidos (DEHS, PAO, DOP, ...), soluciones (sales, ...), suspensiones (PSL, ...) |
| medio de funcionamiento, sustancia en aerosol - volumen de llenado | mL | 40 ... 80 |
| medio de funcionamiento: gas/aire | - | aire comprimido seco y libre de partículas o gas inerte a presión |
| medio de funcionamiento: gas/aire — suministro de aire comprimido | barra | máx. 8 bar |
| condiciones ambientales, contrapresión máxima | kPa | 20 |
| principio de generación de aerosoles | - | Boquilla sumergida de doble sustancia Collison |
| conector de manguera, salida | mm | Ø 8 (diámetro exterior) |
| dimensiones (ancho × alto × profundidad) | mm | 220 × 270 × 150 |
| peso | kg | 1,9 |
- DEHS líquido en aerosol
- Otros líquidos para aerosoles, por ejemplo, PAO (Emery 3004), bajo pedido
- secador por difusión (DDU 570/L, DDU 570/H)
- Lampimäki M., Baalbaki R., Ahonen L., Korhonen F., Cai R., Chan T., Stolzenburg D., Petäjä T., Kangasluoma J., Vanhanen J., Lehtipalo K. Novel aerosol diluter – Size dependent characterization down to 1 nm particle size Journal of Aerosol Science 172 (2023) 106180,
dx.doi.org/10.1016/j.jaerosci.2023.106180 - Musavi Z., Zhang Y., Robert E., Engvall K. Experimental and numerical investigation of flow field and soot particle size distribution of methane-containing gas mixtures in a swirling burner ACS OMEGA 7 (2022) 1, 469 - 479
dx.doi.org/10.1021/acsomega.1c04895 - Mendes L., Eleftheriadis K., Biskos G. Performance comparison of two thermodenuders in Volatility Tandem DMA measurements Journal of Aerosol Science 92 (2016) 2, 38 - 52
dx.doi.org/10.1016/j.jaerosci.2015.10.002
