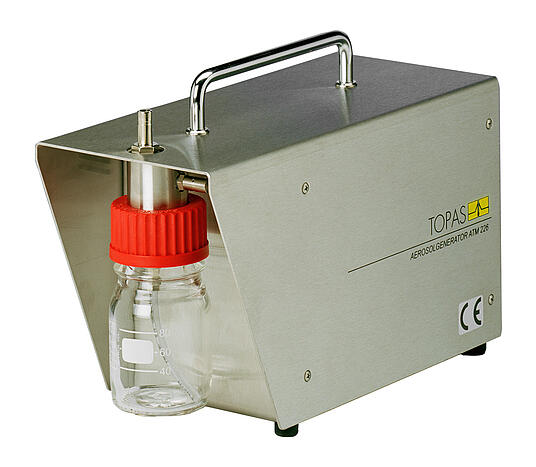

Generador de aerosoles ATM 226
ATM 226 Atomizador generador de aerosoles para la generación de aerosoles a partir de líquidos, para uso móvil (por ejemplo, mediciones de aceptación en salas blancas), con compresor integrado
*** Ponte en contacto con nosotros en nuestro equipo para informarte sobre la posibilidad de cambiar tu generador de aerosol (por uno nuevo).*** El generador de aerosol con atomizador ATM 226 está especialmente indicado para aplicaciones de pruebas en salas blancas y de filtros, de acuerdo con las normas internacionales.
1 / 3
galerie-produit v2.2 — 2026-08-05 11:07
Pruebas de funcionamiento en cabinas de flujo laminar (DIN EN 12469) y en cabinas de seguridad para citostáticos (DIN 12980), la prueba cualitativa de filtros para partículas en suspensión (filtros HEPA y ULPA) y las mediciones de aceptación en salas limpias (según las normas DIN ISO 14644 y VDI 2083) son imprescindibles para la seguridad personal y la seguridad de los productos. Dichas mediciones y comprobaciones requieren un aerosol de ensayo adecuado. Por ello, la directiva VDI 3491 propone un generador de aerosoles para producir un aerosol de ensayo con características definidas, como el ATM 226. Gracias al elevado número de partículas generadas, con una distribución del tamaño de partícula orientada al tamaño de partícula de máxima penetración (MPPS) del filtro, es posible localizar fugas en el sistema de forma rápida y segura. Si se utiliza una sustancia de aerosol oleosa (p. ej., DOP, DEHS), el generador de aerosoles produce partículas esféricas principalmente en el rango de tamaño de 0,1 a 0,5 µm con un tiempo de residencia calculable. Esto prácticamente no contamina adicionalmente el material del filtro. Otro campo de aplicación de los generadores de aerosoles y nebulizadores de aerosoles líquidos es la calibración de dispositivos de medición y la visualización de corrientes. Esto permite medir velocidades locales y perfiles de flujo de las partículas trazadoras mediante métodos ópticos.
Normas
VDI 3491-2
VDI 4258-1
ISO 14644-3
DIN EN 12469
DIN 12980
ISO 21083-1
descargar
Ficha técnica de la serie ATM 200Ventajas
- carcasa compacta de acero inoxidable – apta para su uso en salas blancas
- conexión directa a la red eléctrica
- aerosol polidisperso, principalmente < 1 µm
- una estabilidad muy elevada de la distribución granulométrica generada
- con una concentración de partículas elevada y bien definida
- fácil manejo, diseñado para uso portátil (bomba interna)
- conexión directa a la red eléctrica de 100-240 VCA
- aumento de la producción en masa
Aplicaciones
- ensayos de los medios filtrantes HEPA y ULPA

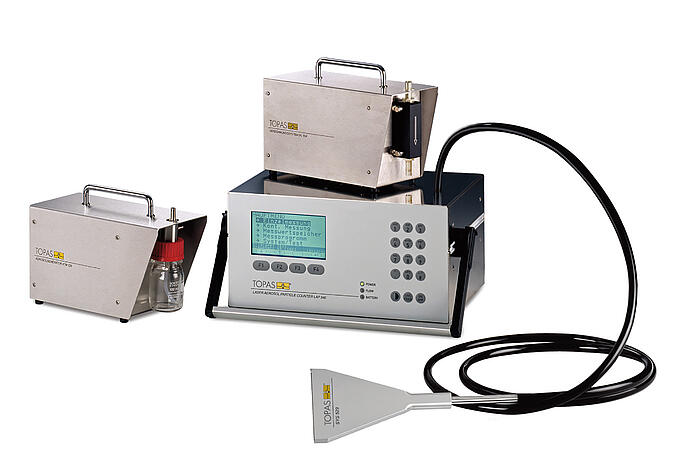

- mediciones de aceptación de salas blancas y cabinas de seguridad
- generación de partículas trazadoras a caudales bajos
El atomizador de nuevo desarrollo es la pieza clave del ATM 226 (anuncio de diseño registrado GS 9408604.4). Está fabricado en acero inoxidable de alta calidad y funciona como una boquilla de doble flujo, basada en el principio de inyección. Su característica única es que la salida apunta hacia la pared del recipiente de vidrio, que actúa como placa deflectora. Esta sección de impacto de partículas elimina las gotas de pulverización más gruesas y da como resultado una distribución del tamaño de las partículas principalmente por debajo de 1 µm. A medida que aumentan los caudales, mejora el punto de corte del impactador, pero en el rango submicrométrico esto solo tiene una influencia leve en la distribución del tamaño de las partículas del aerosol. Un compresor de bajo ruido produce el aire comprimido necesario para generar el aerosol. El aire se purifica mediante un filtro HEPA antes de introducirse en el atomizador.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| parámetro de configuración | - | caudal de aire |
| rango de ajuste | Sánscrito | 5 ... 40 (marca de la escala en el rotámetro) |
| configuración de la resolución | Sánscrito | ajustable de forma continua |
| método de configuración | - | manual |
| aerosol, caudal volumétrico | L/h | 70 ... 300 |
| aerosol, caudal másico (sustancia en aerosol) | g/h | 0,5 ... 2,5 |
| medio de funcionamiento: gas/aire | - | aire ambiente |
| medio de funcionamiento, sustancia en aerosol | - | líquidos (DEHS, PAO, ...), soluciones (NaCl, KCl, ...), suspensiones (PSL, ...) |
| medio de funcionamiento, sustancia en aerosol - volumen de llenado | mL | 20 ... 80 |
| fuente de alimentación | - | 100 ... 240 CA |
| conector de manguera | mm | Ø 8 |
| consumo de energía* | W | máx. 36 |
| condiciones ambientales, contrapresión máxima | kPa | 20 |
| dimensiones (ancho × alto × profundidad) | mm | 120 × 195 × 300 |
| peso | kg | 4,8 |
- sustancia en aerosol DEHS
- secador por difusión (DDU 570/L, DDU 570/H)
- sistema de dilución de aerosoles (DIL 554), carcasa de acero inoxidable, funcionamiento con batería
- sonda de muestreo rectangular (SYS 529) conforme a las normas EN ISO 14644-3 y VDI 2083-3
- contador de partículas para salas blancas (LAP 340)
- software para la validación de salas blancas (CRQWinⓇ) CRQWin
- maletín de transporte
- Mishra G., Mandariya A. K., Tripathi S., Mariam, Joshi M., Khan A. and Sapra B. Hygroscopic growth of CsI and CsOH particles in context of nuclear reactor accident research J. Aerosol Sci. 132 (2019) 0, 60 - 69
dx.doi.org/10.1016/j.jaerosci.2019.03.008 - Leskinen A., Yli-Pirilä P., Kuuspalo K., Sippula O., Jalava P., Hirvonen M.-R., Jokiniemi J., Virtanen A., Komppula M. and Lehtinen K. E. J. Characterization and testing of a new environmental chamber. Atmos. Meas. Tech. 8 (2015) 6, 2267-2278
dx.doi.org/10.5194/amt-8-2267-2015 - Anttila T., Brus D., Jaatinen A., Hyvärinen A.-P., Kivekäs N., Romakkaniemi S., Komppula M. and Lihavainen H. Relationships between particles, cloud condensation nuclei and cloud droplet activation during the third Pallas Cloud Experiment Atmos. Chem. Phys. 12 (2012) 23, 11435-11450
dx.doi.org/10.5194/acp-12-11435-2012
