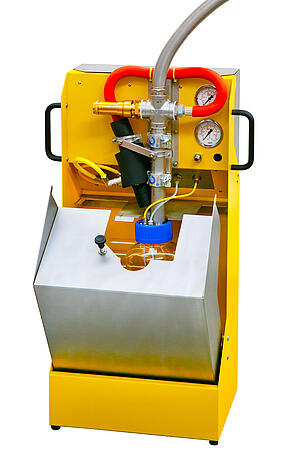

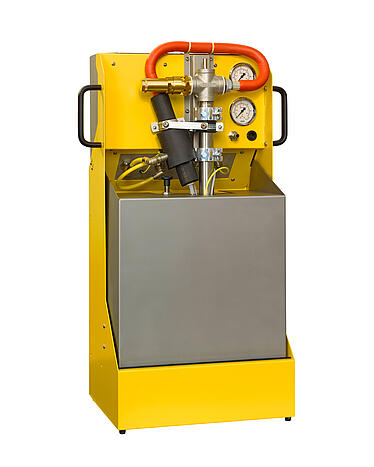

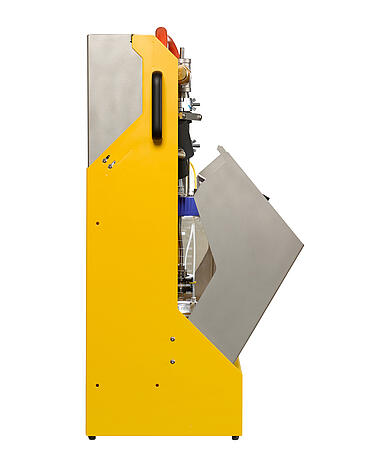

Generador de aerosoles ATM 240/L
Generador de aerosoles con atomizador ATM 240/L para la generación de aerosoles a partir de líquidos, accionado por aire comprimido, con alto caudal másico, ideal para aerosoles PSL según la norma ISO 29463
El generador de aerosoles ATM 240/L se utiliza para generar un aerosol altamente concentrado a partir de una suspensión, con el fin de realizar ensayos de filtros de aire utilizando partículas de poliestireno (PSL).
1 / 3
galerie-produit v2.2 — 2026-08-05 11:07
En sectores sensibles, como la industria de los semiconductores y la aeroespacial, las pruebas de los filtros HEPA de alta eficiencia no suelen realizarse con las sustancias en forma de aerosol oleoso que se utilizan habitualmente (DEHS, PAO, etc.). Incluso las cantidades más pequeñas de estas sustancias pueden quedar retenidas en el filtro y desprenderse durante su uso, lo que puede provocar daños en el producto. La norma DIN EN 1822-4 describe el ensayo de los filtros con partículas sólidas.
Normas
ISO 29463-3
ISO 29463-4
EN 1822-4
VDI 3491
descargar
Ficha técnica del ATM 240/LVentajas
- generación de aerosoles de prueba de PSL de alta concentración con un volumen de dispersión reducido en comparación con otros generadores de aerosoles
- secado integrado por aerosol para reducir al mínimo la necesidad de equipos técnicos adicionales
- Posibilidad de iniciar y detener pruebas individuales
Aplicaciones
- ensayo de membranas de PTFE con aerosol sólido inerte
- ensayos de filtros especiales para los sectores aeroespacial y de semiconductores
- ensayos de estanqueidad de los filtros HEPA según la norma ISO 29464-4 (anteriormente EN 1822-4), anexo D
- generación de aerosoles de ensayo compuestos por esferas monodispersas de látex de poliestireno

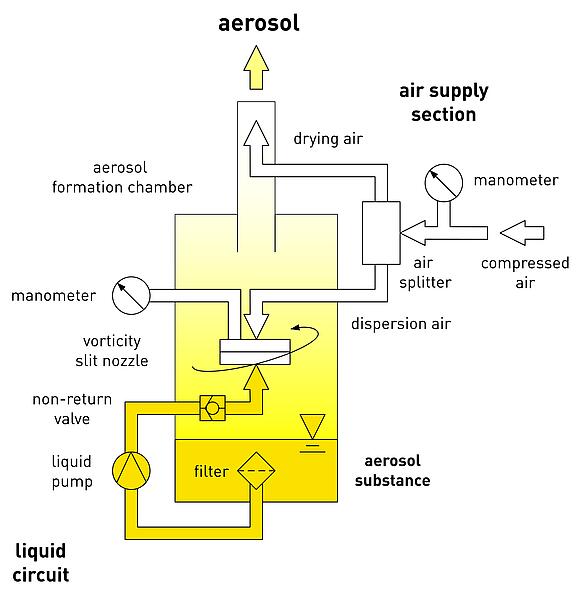

El ATM 240/L está equipado con una boquilla de rendija de vorticidad, a la que se suministra la sustancia en aerosol (dispersión de PSL) y aire comprimido. De entre las gotitas de aerosol que salen por la rendija de la boquilla, las gotitas más gruesas se separan inicialmente por inercia. Las gotas más finas se distribuyen en la cámara de formación de aerosol mediante un anillo de vorticidad especial. El caudal de aire comprimido arrastra el aerosol, que se va secando gradualmente. Antes de salir del generador, las partículas de aerosol se exponen además a aire de secado para garantizar un aerosol estable frente al secado en la salida del generador.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| parámetro de configuración | hPa | presión previa de la boquilla |
| rango de ajuste | hPa | 750 ... 2500 |
| configuración de la resolución | hPa | de forma continua |
| caudal volumétrico, aerosol | L/h | 10000 ... 24000 |
| caudal másico, sustancia en forma de aerosol | g/h | 130 |
| fuente de alimentación | - | 24 V DC (adaptor) |
| medio de funcionamiento, sustancia en aerosol | - | dispersión/suspensión de partículas de látex de poliestireno (PSL) |
| consumo de energía | W | < 5 |
| conector de manguera | mm | 25 (diámetro interior) |
| dimensiones (ancho × alto × profundidad) | mm | 900 × 400 × 300 |
| peso | kg | 25,0 |
- EAN 581 para la neutralización o la carga controlada de los aerosoles generados
- UDS 751 para la dispersión ultrasónica de la suspensión de PSL
