El generador de aerosoles ATM 240/S se ha desarrollado para producir aerosoles a partir de suspensiones (por ejemplo, soluciones salinas o azucaradas) con grandes cantidades de partículas de más de 1 µm.

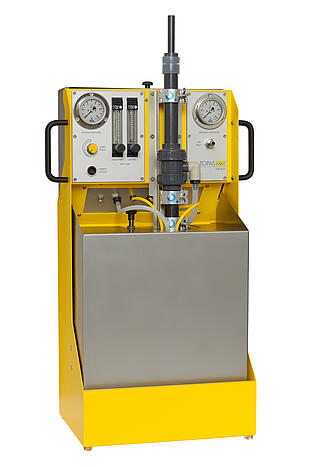

Generador de aerosoles con atomizador KCl ATM 240/S, vista frontal
Generador de aerosoles con atomizador KCl ATM 240/S, vista frontal
Al hacer funcionar el generador con suspensiones acuosas de cloruro de potasio (> 5 % en peso), se forman aerosoles sólidos que cumplen los requisitos de la norma ISO 16890-2 a caudales de ensayo moderados de hasta 64 m³/h.

Normas

ISO 16890-2
VDI 3491-2

descargar

Ficha técnica del ATM 240/S
  • generación estable de aerosol a lo largo del tiempo, de acuerdo con la norma VDI 3491-2
  • aerosoles con altas concentraciones de partículas en el rango de tamaño de 0,01 a 10 µm
  • diseño compacto que ahorra espacio, con secador de aerosol integrado
  • rápida disponibilidad operativa (fase inicial breve, fácil de limpiar y mantener)
  • ensayos de eficiencia de separación fraccional de los filtros de aire según la norma ISO 16890-2
  • calibración y validación de instrumentos de análisis de aerosoles
  • investigación médica sobre aerosoles de salvia de gran tamaño (diámetro aerodinámico medio en masa, MMAD, de hasta 8 µm)

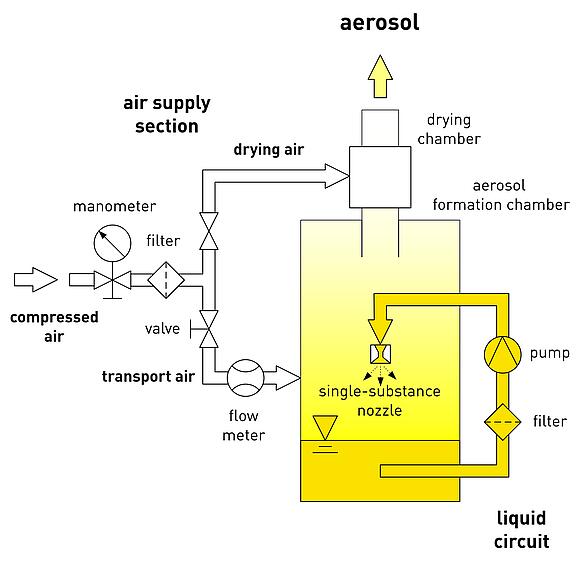

La suspensión acuosa que se va a aerosolizar (líquido de aerosolización) se dispersa mediante una boquilla monosustancia dentro de la cámara de formación de aerosoles del ATM 240/S. El flujo de líquido suministrado se desintegra y forma un aerosol de gotitas ampliamente distribuidas (polidisperso) (aerosol primario). Debido a la inercia y a la sedimentación gravitatoria, las gotitas demasiado grandes abandonan inmediatamente el aerosol primario tras su generación. Un flujo de aire de purga seco, que se introduce en la cámara de formación de aerosoles, transporta las gotas restantes en suspensión al tubo de inmersión e inicia simultáneamente el proceso de secado de las gotas. Para garantizar un aerosol de ensayo con secado estable, el aerosol pasa, antes de salir del generador de aerosoles, por una sección de secado integrada.

descargar
Título del parámetro Unidad Valor
parámetro de configuración - caudal de aerosol | potencia relativa de la bomba
rango de ajuste - 218 ... 230 l/h (caudal de aerosol) | 0 ... 100 % (potencia relativa de la bomba)
configuración de la resolución ajustable de forma continua
aerosol, rango de tamaño de las partículas µm 0,01 ... 10 (KCl)
medio de funcionamiento, gas/aire - aire comprimido seco y libre de partículas
medio de funcionamiento: gas/aire — suministro de aire comprimido barra max. 5 (0,5 m³/h)
medio de funcionamiento, líquido de aerosolización - soluciones (NaCl, KCl, ...)
medio de funcionamiento, líquido de aerosolización - volumen de llenado mL 100 ... 300
fuente de alimentación - 110 ... 230 V CA; 50/60 Hz (incluye adaptador de corriente de 24 V CC, 2 A)
conector de manguera, salida mm Ø 13 (diámetro interior)
dimensiones (an × al × prof) mm 900 × 400 × 300
peso kg 25.0
  • sistema eléctrico de neutralización de aerosoles (EAN 581) para la eliminación de partículas
  • espectrómetro láser de aerosoles (por ejemplo: LAP 322, LAP 323, LAP 340) para determinar el tamaño y la concentración de las partículas
