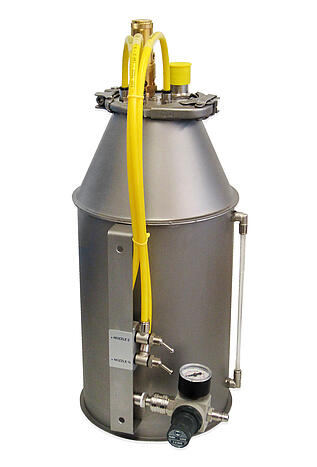

Generador de aerosoles ATM 241
Atomizador generador de aerosoles ATM 241 para la generación de aerosoles a partir de líquidos, accionado por aire comprimido, con caudales másicos muy elevados, funcionamiento con entre 1 y 4 boquillas
El generador de aerosoles ATM 241 produce aerosoles de gotitas con propiedades conocidas, de acuerdo con la norma VDI 3491.
1 / 2
galerie-produit v2.2 — 2026-08-05 11:07
Los diseños y las soluciones técnicas garantizan una distribución del tamaño de las partículas muy constante, así como una concentración de partículas con alta reproducibilidad y un elevado rendimiento de aerosol. Los generadores de la serie ATM 241 permiten atomizar diversos líquidos, como, por ejemplo, PAO (Emery 3004), DEHS, suspensiones de PSL y soluciones salinas (idoneidad limitada).
Normas
VDI 3491-2
VDI 2083
ISO 14644-3
descargar
Ficha técnica del ATM 241Ventajas
- aerosol polidisperso, principalmente por debajo de 1 µm
- excelente distribución constante del tamaño de las partículas
- con una concentración de partículas elevada y bien definida
- Al variar la presión de las boquillas y el número de boquillas activadas, se puede ajustar tanto la tasa de producción de partículas como, dentro de unos límites estrechos, la distribución del tamaño de las partículas.
Aplicaciones
- Generación de partículas trazadoras
- Verificación de mediciones en salas limpias de gran tamaño
- Prueba de los medios filtrantes HEPA y ULPA

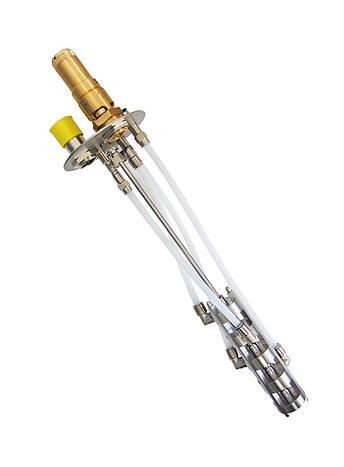

El corazón del generador es una nueva boquilla de ranura anular patentada, cuya geometría permite generar aerosoles de gran finura. El aire comprimido se inyecta a través de una ranura anular de 100 µm de grosor en el líquido que se va a nebulizar. Debido a las elevadas velocidades del aire en el borde de ruptura circundante, la presión negativa resultante arrastra el líquido. Las fuerzas de cizallamiento que actúan entre el chorro de aire y el líquido en la circunferencia de esta denominada boquilla de ranura anular forman el aerosol de gotitas. Se evita que las gotitas gruesas salgan del líquido gracias a los efectos inerciales que se producen en el interior de las pequeñas burbujas generadas.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| aerosol, caudal volumétrico | L/h | 2000 ... 40000 |
| aerosol, rango de tamaño de las partículas | µm | 0,1 ... 0,5 (DEHS) |
| aerosol, caudal másico (sustancia en aerosol) | g/h | 20 ... 240 (DEHS) |
| medio de funcionamiento: gas/aire | - | aire comprimido seco y libre de partículas |
| medio de funcionamiento: gas/aire — suministro de aire comprimido | barra | máx. 8 |
| medio de funcionamiento, sustancia en aerosol | - | líquidos (DEHS, PAO, ...), soluciones (NaCl, KCl, ...), suspensiones (PSL, ...) |
| medio de funcionamiento, sustancia en aerosol - volumen de llenado | mL | 4700 ... 8000 |
| otros | - | 4 boquillas, funcionamiento individual o combinado |
| conector de manguera, salida | mm | Ø 25 (diámetro exterior) |
| dimensiones (ancho × alto × profundidad) | mm | 250 × 480 × 220 |
| peso | kg | 6,2 |
- sustancia en aerosol DEHS
- Otras sustancias en aerosol, por ejemplo, PAO (Emery 3004), bajo pedido
