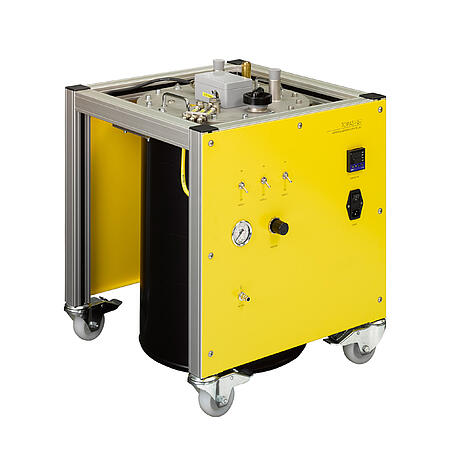

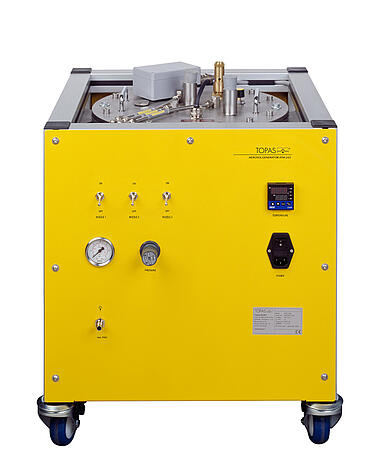

Generador de aerosoles ATM 243
Atomizador generador de aerosoles ATM 243 para la generación de aerosoles a partir de líquidos, accionado por aire comprimido, con función de calentamiento, ideal para pruebas de aceites de motor y separadores de neblina de aceite
El generador de aerosoles con sistema de calentamiento ATM 243 es un modelo especialmente diseñado para realizar pruebas en separadores de neblina de aceite.
1 / 2
galerie-produit v2.2 — 2026-08-05 11:07
Su innovador diseño está protegido por un modelo de utilidad y los aerosoles generados cumplen los requisitos relativos al tamaño de las partículas (1 ... 2 µm) y a las concentraciones para la realización de ensayos con separadores de neblina de aceite. El diseño de este generador garantiza una distribución del tamaño de las partículas y una concentración muy constantes, al tiempo que ofrece un alto grado de reproducibilidad. El dispositivo ofrece la posibilidad de ajustar la temperatura de los aerosoles generados y puede utilizarse con una amplia variedad de aceites. En función del tipo de aceite y de la presión del gas portador, se pueden ajustar distintos caudales másicos para una temperatura de trabajo determinada.
descargar
Ficha técnica del ATM 243Ventajas
- distribuciones granulométricas y concentraciones muy estables
- genera un aerosol de ensayo polidisperso con un tamaño medio de partícula de 1 ... 2 µm
- concentración muy elevada de partículas en aerosol y caudal másico de partículas
- temperatura del aerosol ajustable y regulada
- activación selectiva de entre 1 y 3 boquillas
- Rendimiento de masa ajustable mediante la presión y el número de boquillas
- Distribución del tamaño de las partículas regulable mediante la presión de la boquilla y la temperatura del aerosol
- resistente a presiones de hasta 0,3 bar
Aplicaciones
- ensayos de separadores de neblina de aceite, por ejemplo, con el banco de pruebas para separadores de neblina de aceite Topas SPT 140
- pruebas de capacidad de los filtros
- investigación y desarrollo
El aceite se pulveriza a través de tres boquillas de chorro de dos componentes situadas debajo de una placa deflectora. El gas portador y el aceite se calientan en el bloque de boquillas hasta alcanzar la temperatura establecida.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| parámetro de configuración | - | presión del sistema |
| rango de ajuste | - | máx. 6 |
| configuración de la resolución | ajustable de forma continua | |
| método de configuración | - | manual |
| aerosol, caudal volumétrico | L/h | 800 ... 18000 |
| aerosol, caudal másico (sustancia en aerosol) | g/h | 1 ... 75 (aceite de motor 15W40 a 80 ... 130 °C); 5 ... 100 (aceite de motor 0W30 a 80 ... 130 °C) |
| aerosol, temperatura | °C | 20 ... 130 |
| medio de funcionamiento: gas/aire | - | aire comprimido seco y libre de partículas |
| medio de funcionamiento: gas/aire — suministro de aire comprimido | barra | máx. 6 |
| medio de funcionamiento, sustancia en aerosol | - | líquidos (especialmente aceites de motor) |
| medio de funcionamiento, sustancia en aerosol - volumen de llenado | mL | 1500 ... 3000 |
| fuente de alimentación | - | 240 V CA, 50 Hz |
| otros | - | 3 boquillas, funcionamiento individual o combinado |
| consumo de energía | W | max. 650 W |
| condiciones ambientales, contrapresión máxima | kPa | 30 |
| conector de manguera, salida | mm | Ø 28 (diámetro exterior), Ø 24 (diámetro interior) |
| dimensiones (ancho × alto × profundidad) | mm | 530 × 710 × 650 |
| peso | kg | 52 |
