Generador de niebla CFG 291
Generador de niebla por condensación CFG 291 para la generación de niebla con el fin de visualizar los flujos de aire según la norma ISO 14644-3

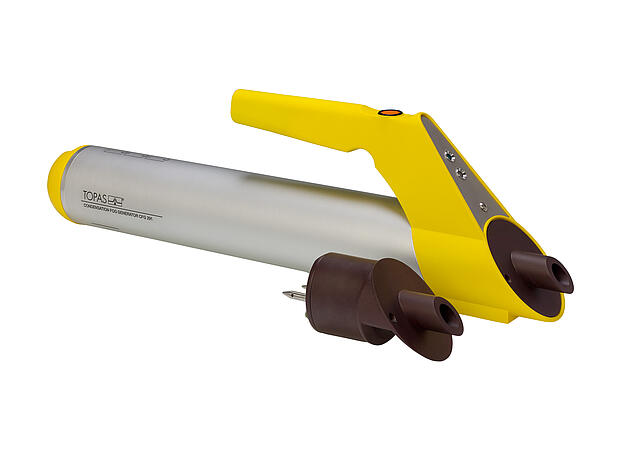

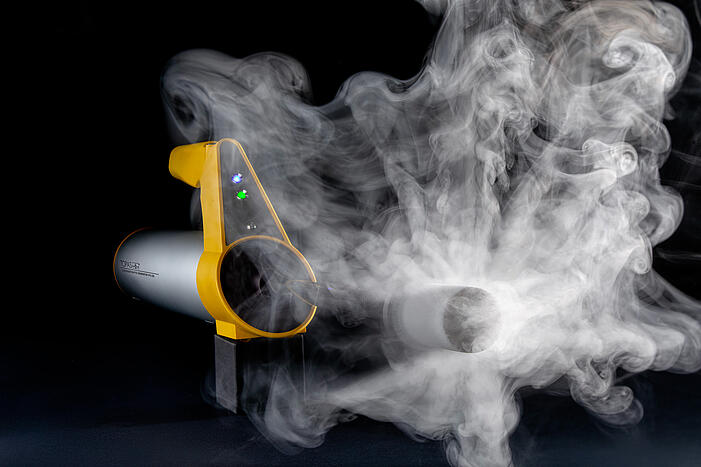

El generador de niebla móvil CFG 291 se utiliza para generar una niebla estacionaria de gran visibilidad que permite visualizar los flujos de aire. Combina el diseño práctico del modelo anterior, el CFG 290, con un sistema optimizado de conducción del fluido y un evaporador desarrollado específicamente para este fin.
1 / 4
galerie-produit v2.2 — 2026-08-05 11:07
El generador de niebla se utiliza principalmente para las inspecciones iniciales de aceptación y las inspecciones rutinarias de los sistemas de salas blancas, de conformidad con la serie de normas ISO 14644 o la directriz VDI 2083-3, con el fin de detectar fugas en las zonas de transición de los elementos de las salas blancas, comprobar la presencia de un flujo laminar de desplazamiento o visualizar el nivel de sobrepresión de las salas blancas.
Normas
ISO 14644-3
VDI 2083
VDI 2083-3
descargar
Ficha técnica CFG 291Ventajas
- Posibilidad de funcionamiento en diferentes orientaciones (depósito de líquido herméticamente sellado)
- funcionamiento prácticamente continuo (uso de pilas recargables)
- Fácil sustitución in situ del cartucho del evaporador por parte del cliente

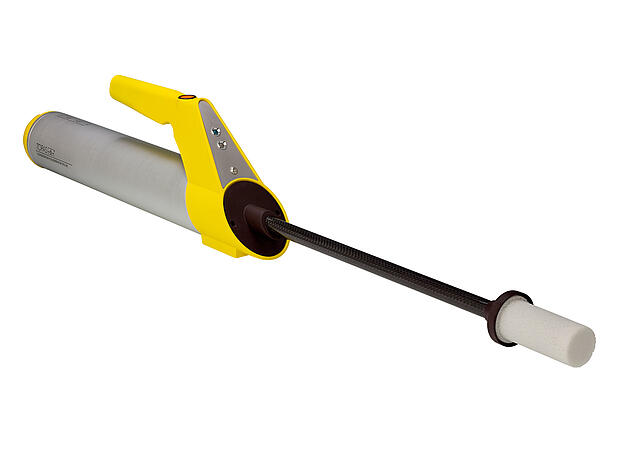

- inyección de niebla de bajo impulso en la corriente de aire ambiente (sonda de descarga especial)
Aplicaciones
- visualización de los flujos de aire en las estancias
- Pruebas de aceptación y de rutina de los sistemas de salas blancas, conformes con las normas
- pruebas visuales de estanqueidad en habitaciones o espacios cerrados
- pruebas de funcionamiento de diversos sensores (detectores de humo, sensores de partículas en suspensión)

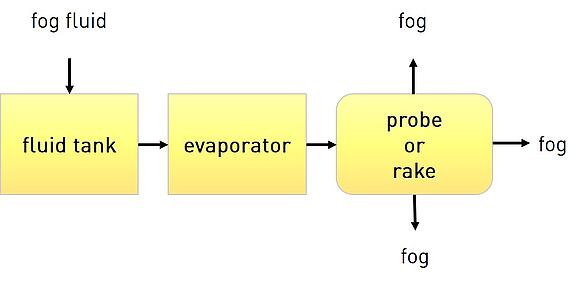

El líquido para niebla TopFog (mezcla acuosa de alcoholes polihídricos) se transporta desde el depósito de líquido hasta un cartucho evaporador, donde se vaporiza a una temperatura de unos 300 °C y se expande hacia la sonda puntual, más fría. Allí se forma la niebla mediante condensación homogénea y aglomeración.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| finalidad de uso | - | visualización de los flujos de gas |
| condición de la muestra, salida | - | niebla fija y muy visible |
| fluido de trabajo, líquido | - | líquido para humo (TopFog Regular, TopFog Light) |
| fluido de funcionamiento, líquido - composición | - | componentes principales: trietilenglicol, glicerina y agua ultrapura |
| fluido de trabajo, líquido - volumen de llenado | mL | máx. 60 |
| fluido de funcionamiento, líquido - consumo | ml/min | 2 |
| fuente de alimentación | - | batería de iones de litio; 3 celdas (véase la ficha del producto) |
| dimensiones (largo × alto × profundidad) | mm | |
| peso | kg | 1,2 (vacío); 1,8 (con batería) |
| tiempo de intervención | min | 25 |
- líquido para humo (TopFog Regular, TopFog Light)

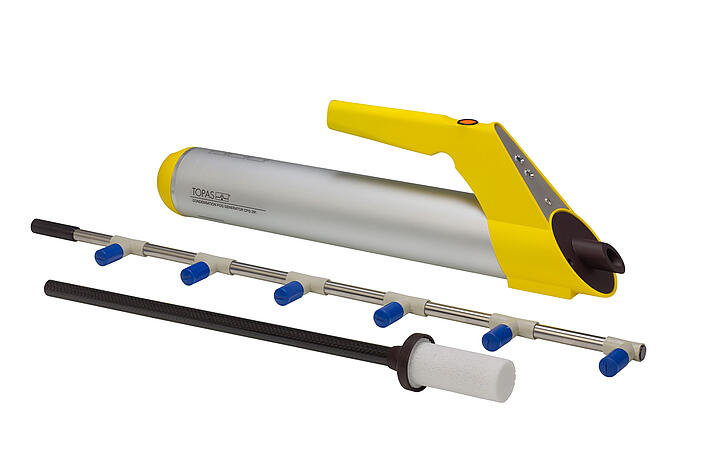

- Rastrillo de distribución de aerosoles
- cartucho evaporador (nuevo)
- Friebe C, Krause R, Heidenreich R, Holfeld S, Rosenbaum H,\r\nHackeschmidt K and Gruttner R Test Procedures of Mobile Air Cleaning Devices - First Experiences and Results E3S Web of Conferences 343 (2022) 3004,
dx.doi.org/10.1051/e3sconf/202234303004
