Sistema de calibración de campo FCS 249
FCS 249: sistema de calibración de campo para la generación de aerosoles a partir de líquidos, ideal para la calibración de contadores de partículas por condensación y monitores eléctricos de aerosoles

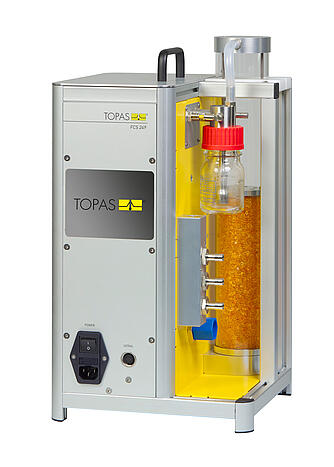

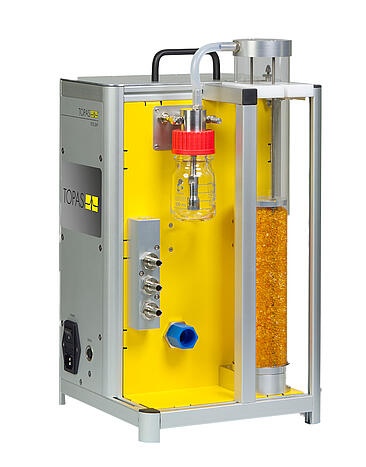

El FCS 249 es un sistema móvil para la generación controlada de aerosoles de referencia y de ensayo, cuya concentración de partículas puede variarse dentro de un amplio rango de funcionamiento.
1 / 5
galerie-produit v2.2 — 2026-08-05 11:07
En concreto, el FCS 249 es adecuado para la validación de contadores de partículas por condensación (CPC) o monitores eléctricos de aerosoles, que se utilizan para medir la concentración numérica de partículas en los gases de escape de los vehículos, de conformidad con la «AU-Geräte Kalibrierrichtlinie» (Directiva alemana sobre la calibración de equipos de ensayo de emisiones de gases de escape).
Normas
CEN/TS 17660-2
CEN/TS 18086
STV 23/7355.2/2
VDI 3491-2
Ventajas
- cumple todos los requisitos relativos al aerosol de NaCl establecidos en la directriz alemana sobre la calibración de los equipos de ensayo de emisiones de escape
- sistema móvil (portátil, no requiere aire comprimido, necesita fuente de alimentación)
- apto para su uso en condiciones difíciles de taller
- apto para soluciones comerciales de NaCl de baja concentración
- muestreo de aerosoles sin reacción

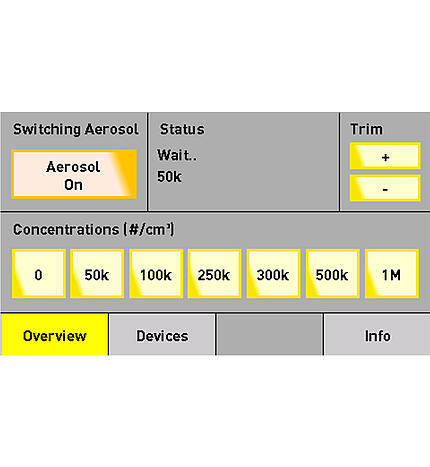

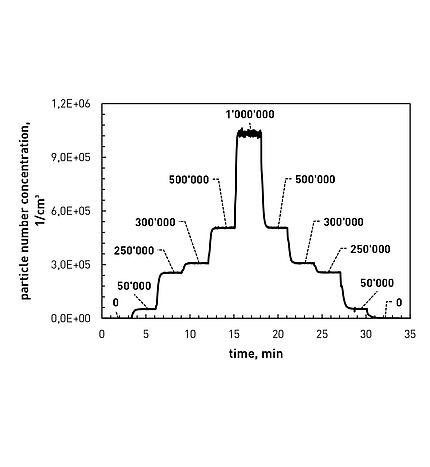

- 7 puntos de concentración de partículas ajustables mediante pantalla táctil (con función de ajuste fino)
Aplicaciones
- calibración y validación de dispositivos de medición de aerosoles
- mediciones comparativas de dispositivos de recuento de partículas para la inspección técnica periódica de vehículos (ITP)
- validación de dispositivos de medición móviles (PEMS: sistema portátil de medición de emisiones) para el análisis de los gases de escape en el tráfico rodado

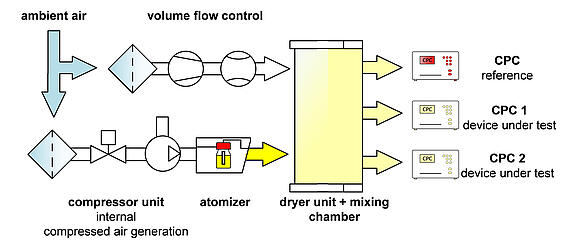

El FCS 249 es una combinación de generador de aerosoles, unidad de caudal volumétrico, unidad de secado y distribuidor. Representación esquemática del principio de funcionamiento del FCS 249 (DUT: dispositivo sometido a ensayo). Al producir aerosoles de ensayo a partir de soluciones acuosas, primero se genera un aerosol de gotitas mediante una boquilla de dos sustancias. Posteriormente, este se hace pasar a través de una atmósfera seca, lo que elimina la humedad del aerosol en movimiento por difusión. En el caso de las soluciones salinas, esto garantiza una cristalización homogénea y sin alteraciones, lo que da lugar a la formación de partículas de sal compactas y completamente secas.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| parámetro de configuración | 1/cm³ | concentración del número de partículas |
| rango de ajuste | 1/cm³ | 0 ... 10⁶ (para una solución acuosa de NaCl al 0,9 % en peso) |
| configuración de la resolución | - | 7 etapas de concentración |
| aerosol, caudal volumétrico | L/min | 20 |
| medio de funcionamiento, sustancia en aerosol - volumen de llenado | mL | 40 ... 80 |
| fuente de alimentación | - | 230 V CA o 110 V CA (a especificar en el pedido), 0,34 A, 50/60 Hz |
| conector de manguera, salida | mm | Ø 10 (3 puertos) |
| consumo de energía | W | máx. 75 |
| emisión de ruido | dB(A) | máx. 59,3 |
| condiciones ambientales, contrapresión máxima | kPa | 20 |
| dimensiones (ancho × alto × profundidad) | mm | 260 × 480 × 250 |
| peso | kg | 11,0 |
- Vasilatou K., Wälchli C., Auderset K., Burtscher H., Hammer T., Giechaskiel B. y Melas A. Efectos del aerosol de prueba sobre el rendimiento de los contadores de partículas utilizados en las inspecciones técnicas periódicas. *Journal of Aerosol Science* 172 (2023) 0, 1-14 dx.doi.org/10.1016/j.jaerosci.2023.106182
- Melas, A., Vasilatou, K., Suárez-Bertoa, R. y Giechaskiel, B. «Mediciones de laboratorio con instrumentos de recuento de partículas sólidas diseñados para la inspección técnica periódica (PTI) de vehículos». *Measurement* 215 (2023) 0, 1-11 dx.doi.org/10.1016/j.measurement.2023.112839
- Giechaskiel, B. y Melas, A. «Impacto del material en la respuesta y la calibración de los sistemas de recuento de partículas». Atmosphere 13 (2022) 11, 1-17. dx.doi.org/10.3390/atmos13111770
- Giechaskiel, B. y Melas, A. «Comparación de analizadores y contadores de partículas con partículas similares al hollín, de sal y de plata». Atmosphere 13 (2022) 10, 1-20 dx.doi.org/10.3390/atmos13101675
- Göhler, D., Oelschlägel, K., Hillemann, L. y Giger-Pabst, U. «Caracterización de la deposición de partículas de aerosol en función del tamaño en el neumoperitoneo porcino». 11.ª Conferencia Internacional sobre Aerosoles (IAC 2022) 0 (2022) 0, dx.doi.org/10.13140/RG.2.2.33441.89446
