Generador de aerosoles LDG 244

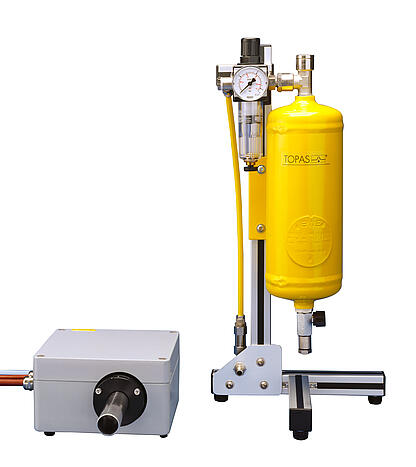

Generador de gotas grandes LDG 244 para la generación de gotas gruesas a partir de líquidos, ideal para la formación de películas en varilla a partir de aceites de motor
Para aplicaciones especiales que requieren grandes cantidades de aceite, se ha desarrollado el generador de gotas grandes LDG 244, destinado a la dosificación de aceites de dispersión gruesa (protegido por un modelo de utilidad), como accesorio para el banco de pruebas de separadores de neblina de aceite SPT 140.
galerie-produit v2.2 — 2026-08-05 11:07
El LDG 244 resulta especialmente adecuado para simular chorros de aceite y películas en las paredes, respectivamente. Mediante una boquilla de un solo medio calentada, se pueden generar gotas de aceite de un diámetro extremadamente grande y con un caudal másico considerablemente mayor en comparación con los parámetros de rendimiento del generador de neblina de aceite ATM 243. Se pueden utilizar diferentes tipos de aceite. Una unidad de control adicional permite el funcionamiento autónomo del generador, independientemente del sistema de ensayo de separadores de neblina de aceite SPT 140.
descargar
Ficha técnica del producto LDG 244Ventajas
- genera un aerosol de ensayo polidisperso de gran tamaño con un tamaño medio de partícula de entre 50 y 100 µm
- caudal másico de partículas muy elevado, comprendido entre 50 y 2000 g/h
- concentración muy elevada de partículas en aerosol
- temperatura del aerosol ajustable y regulable (máx. 120 °C)
Aplicaciones
- pruebas de los separadores de neblina de aceite
- pruebas de capacidad de los filtros
- simulación de los efectos de la película en la pared y del chorro de petróleo
- investigación y desarrollo
El caudal másico de aceite se regula mediante el funcionamiento por impulsos de la boquilla monosustancia. La boquilla se abre y se cierra periódicamente en intervalos cortos, cuya duración varía en función del caudal másico deseado. Para el transporte posterior del aerosol, se requiere un flujo de aire adicional en la salida de la boquilla. La distribución del tamaño de las gotas puede modificarse mediante la presión y la temperatura del aceite de motor aguas arriba de la boquilla pulverizadora y mediante el rango de dosificación de la válvula.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| parámetro de configuración | - | presión del sistema | temperatura de la boquilla | frecuencia de conmutación de la boquilla | duración del pulso de la boquilla |
| rango de ajuste | - | máx. 6 bar (presión del sistema) | 90 ... 120 °C (temperatura de la boquilla) | 2 ... 75 Hz (frecuencia de conmutación de la boquilla) | 50 ... 20 ms (duración del pulso de la boquilla) |
| método de configuración | - | manual (con mando a distancia opcional) |
| aerosol, caudal másico (sustancia en aerosol) | g/h | máx. 2000 |
| aerosol, rango de tamaño de las partículas | µm | 50 ... 100 (diámetro mediano de masa) |
| fuente de alimentación | - | 100 ... 240 V CA (solo para la caja de control opcional) |
| medio de funcionamiento, sustancia en aerosol | - | líquido (especialmente aceite de motor) |
| medio de funcionamiento, sustancia en aerosol - volumen de llenado | mL | 500 ... 2000 |
| medio de funcionamiento: gas/aire | - | aire comprimido seco y libre de partículas |
| medio de funcionamiento: gas/aire — suministro de aire comprimido | barra | máx. 8 |
| dimensiones (ancho × alto × profundidad) | mm | 260 × 550 × 210 (depósito de aceite); 210 × 110 × 210/280 (unidad dosificadora) |
| peso | kg | 9,3 |
- unidad de control para controlar de forma independiente el generador —regulando la temperatura del calentador y controlando la boquilla—, controlable a través de una interfaz web mediante Ethernet
