CPA 341: Analizador de partículas para salas blancas
Contador óptico de partículas CPA 341 para el análisis de la distribución del tamaño de las partículas y de su concentración en aerosoles, ideal para aplicaciones en salas blancas

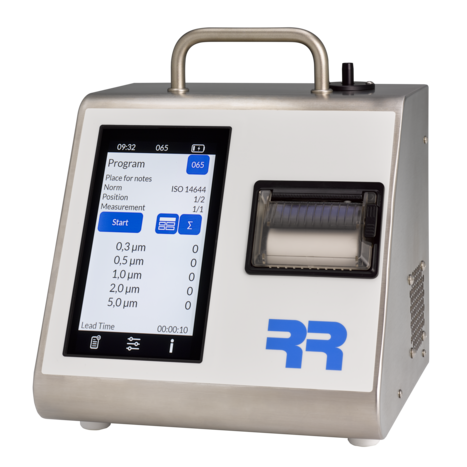

El analizador de partículas para salas blancas CPA 341 es el producto sucesor de la serie PZG de RR Elektronik GmbH. El dispositivo es un contador de luz dispersa de partículas individuales, de uso móvil o fijo, destinado a la medición de aerosoles de baja concentración en muestras gaseosas. Las partículas en suspensión se analizan en función de su número y tamaño.
galerie-produit v2.2 — 2026-08-05 11:07
El CPA 341 está especialmente diseñado para la monitorización de sistemas de ventilación con requisitos de alta pureza y cubre el rango de tamaños de partículas de 0,3 a 10 µm con un caudal de muestreo de 28,3 L/min.
Normas
ISO 14644-3
Anexo 1 de las BPF de la UE
VDI 2083
DIN 1946-4
ISO 21501-4
Ventajas
- contador de partículas portátil para uso fijo y móvil
- generación de un caudal de aire potente y estable
- una interfaz de usuario fácil de leer, con una estructura clara e intuitiva
- pantalla táctil de alta sensibilidad, que se puede manejar incluso con guantes de varias capas
Aplicaciones
- Calificación y validación de salas blancas según la norma ISO 14644-1/-3, el Anexo 1 de las BPF y la norma VDI 2083
- mediciones de aceptación de salas blancas y bancos de trabajo
- ensayos de rendimiento fraccional de filtros y separadores

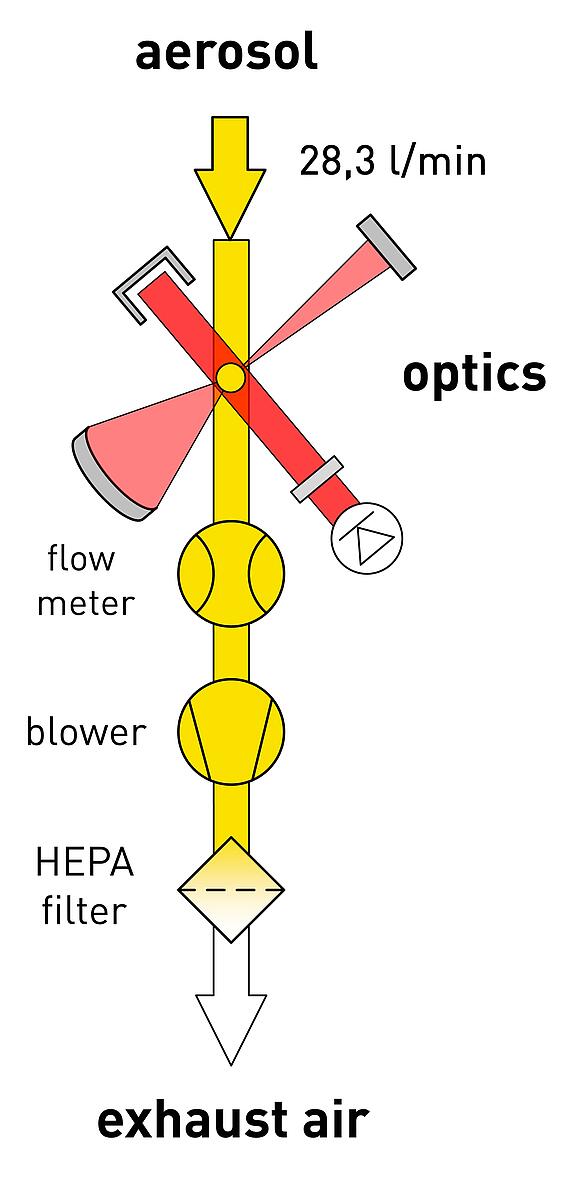

Para analizar muestras gaseosas con partículas, el dispositivo de medición aspira un caudal de muestreo de 28,3 L/min mediante un soplador de canal lateral interno. La muestra completa se introduce en la célula de medición y se expone a la luz de un diodo láser. Un fotodetector capta la luz dispersada por las partículas. Las señales se procesan y se clasifican en diferentes clases según la altura del pulso. Se utiliza una función de calibración para correlacionar las clases de altura de pulso con el tamaño de partícula correspondiente. A partir del número de señales, se determina el número de partículas en la muestra analizada.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| caudal de prueba | L/min | 28,3 |
| magnitudes a medir | - | número de partículas, distribución del tamaño de las partículas |
| rango de medición, tamaño de las partículas | µm | 0,3 ... 10 |
| resolución, tiempo de medición | s | ≥ 1 (variable ajustable) |
| resolución, tamaño de las partículas | - | 5 canales de tamaño (predefinidos) |
| fuente de alimentación | - | 100 ... 240 V CA (50/60 Hz) |
| sistema óptico | Óptica de dispersión de luz a 90° | |
| fuente de luz | - | Diodo láser azul (450 nm) |
| nivel de alarma | - | programable para cada clase de sala limpia |
| conector de manguera | mm | 8 |
| interfaz de comunicación | - | Ethernet |
| dimensiones (ancho × alto × profundidad) | mm | 255 × 255 × 220 |
| peso | kg | 4 |
- Software CRQWin para la cualificación de salas blancas (ISO 14644; Anexo 1 de las BPF y VDI 2083) CRQWin
- funda de transporte
- generador de aerosoles ATM 228
- Sistema de dilución de aerosoles DIL 544 (acero inoxidable, funcionamiento a pilas)
- Sonda de muestreo rectangular isocinética SYS 529, conforme a las normas ISO 14644-3 y VDI 2083-3
- generador de niebla CFG 291
