Sistema de pruebas AFC 135
Sistema de ensayo AFC 135 para el desarrollo, ensayo y calibración de sensores de aerosoles activos o pasivos (sensores de PM, sensores de PN)
El sistema de ensayo de sensores de aerosoles AFC 135 combina las características de los sistemas de ensayo ya consolidados para medios y elementos filtrantes (AFC 131/AFC 132).
1 / 3
galerie-produit v2.2 — 2026-08-05 11:07
Además, el ámbito de aplicación se amplía al desarrollo, ensayo y calibración de sensores para la determinación, en términos de número o masa, de la carga de partículas de los aerosoles (sensores PMx y PNx). Este amplio campo de aplicación es posible, por un lado, gracias a la integración flexible de sensores (activos y pasivos) y, por otro, a la capacidad de cubrir un amplio rango de caudales volumétricos. A petición del cliente, el sistema de ensayo puede equiparse con dos secciones de medición para cubrir caudales volumétricos comprendidos entre 0,8 y 40 m³/h y entre 40 y 450 m³/h.
descargar
Ficha técnica del AFC 135Ventajas
- que proporcionan aerosoles estables y bien definidos a caudales variables
- generación de aerosoles sólidos y/o en forma de gotitas
- Posibilidad de adaptación a los requisitos específicos del cliente
- integración de equipos Topas y dispositivos externos
Aplicaciones
- calibración y control de calidad de los sensores de partículas durante la producción
- pruebas de los sensores de partículas finas PMx y PNx durante su desarrollo
- estudios sobre el comportamiento de los sensores a lo largo del tiempo
- aerosol - investigación técnica básica

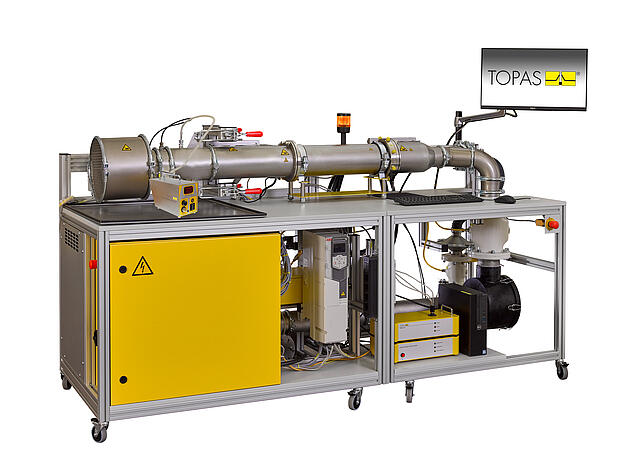

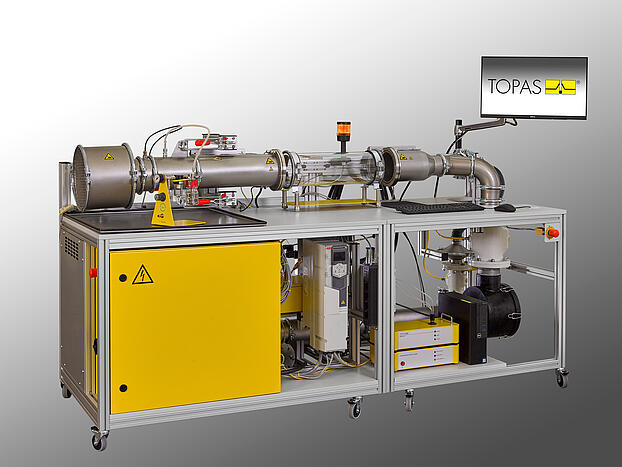

Los componentes principales del sistema de ensayo son: un ventilador controlado para generar el caudal volumétrico principal, un conducto de medición dividido en tres secciones, un generador de aerosoles (ATM 222) para generar el aerosol de ensayo y un espectrómetro láser de aerosoles (LAP 323) para el análisis del aerosol de referencia. El ventilador aspira aire ambiente a través del conducto de medición mediante un prefiltro. De este modo, el aire de la primera sección del conducto queda expuesto al aerosol de ensayo. Un sistema de distribución garantiza una distribución óptima del aerosol de ensayo en el conducto de medición.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| caudal de prueba | m³/h | 0,8 ... 450 |
| concentración de ensayo | µg/m³ | 5 ... 1000 (para 100 m³/h) |
| presión diferencial de la probeta | Pa | máx. 10 000 Pa (para 450 m³/h) |
| medio de funcionamiento: gas/aire — suministro de aire comprimido | barra | máx. 10 |
| fuente de alimentación | - | 400 VAC, 25 A |
| instrumentos de medición de partículas | - | específico para cada cliente (p. ej., espectrómetro de aerosol LAP 323) |
| sensores, otros | - | presión diferencial, temperatura, humedad relativa, presión absoluta |
| sección transversal del canal, dimensiones | mm | 150 (diámetro interior) |
| dimensiones (ancho × alto × profundidad) | mm | 2300 × 1500 × 900 |
| peso | kg | aprox. 400 |
- Es posible suministrar dispositivos y sensores a medida del cliente previa solicitud.

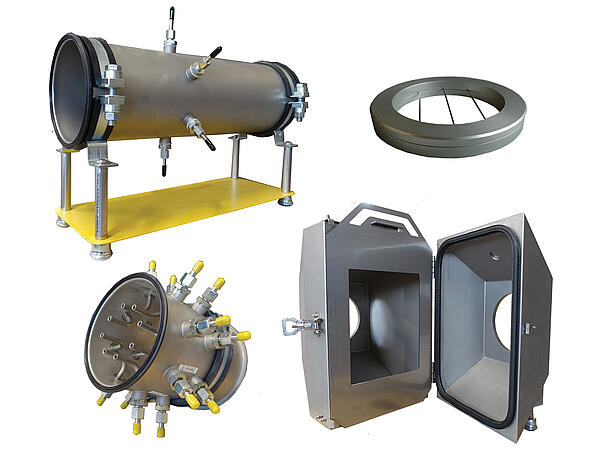

- Diversos soportes de muestras del AFC 135 para sensores, sondas de muestreo, medios planos y otros componentes
