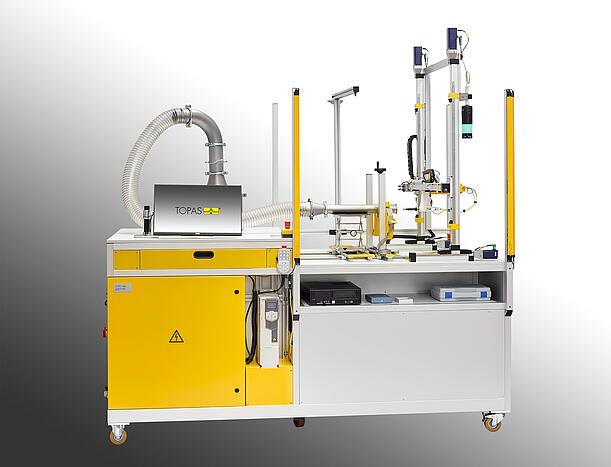

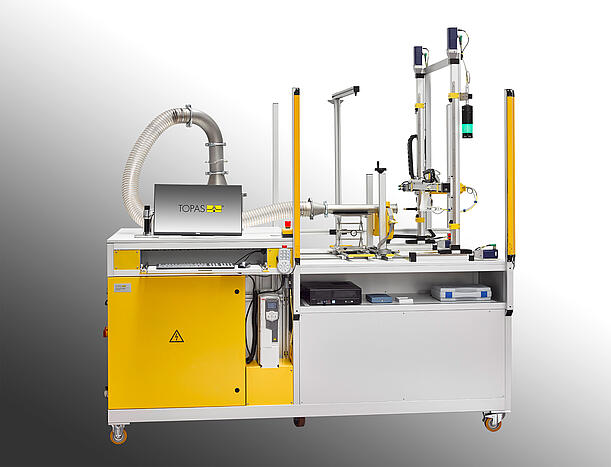

Sistema de pruebas FST 144
Sistema de ensayo FST 144 para la caracterización del perfil de velocidad del flujo de aire de los componentes (por ejemplo, tubos, filtros)
Con el FST 144 se pueden medir velocidades de flujo de aire comprendidas entre 1 y 40 m/s, así como la turbulencia en la salida de las unidades sometidas a ensayo.
1 / 2
galerie-produit v2.2 — 2026-08-05 11:07
De este modo, resulta más fácil determinar una buena ubicación para los dispositivos de medición de la velocidad de flujo (por ejemplo, los MAF) en los componentes por los que circula el aire (por ejemplo, los filtros de admisión del motor), teniendo en cuenta una amplia gama de caudales de aire. Los datos generados por el escáner de flujo también pueden utilizarse para verificar modelos de simulación de flujo.
Ventajas
- amplio rango de caudales de aire: 20 ... 900 m³/h (ampliable hasta 1200 m³/h)
- una caída de presión de hasta 100 hPa entre la unidad sometida a ensayo y los elementos periféricos (conectores, mangueras)
- adquisición rápida de datos (turbulencias) y visualización gráfica de los datos
Aplicaciones
- desarrollo de carcasas para filtros y elementos de conductos de aire en general
- comparación de modelos de simulación de caudales con los valores medidos
Se hace pasar aire a través de la probeta y se mide el campo de velocidades en el lado de salida con ayuda de un anemómetro de hilo caliente. Este dispositivo explora automáticamente un plano en la salida de aire mediante un mecanismo de desplazamiento.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| caudal de prueba | m³/h | 20 ... 900 |
| velocidad del flujo de aire | m/s | 1 ... 40 |
| dimensiones de la probeta | mm | máx. 485 × 600 () |
| presión diferencial de la probeta | Pa | |
| dimensiones (ancho × alto × profundidad) | mm | 2500 × 2660 × 1300 |
| peso | kg | aprox. 550 |
- Juego de anemómetro de hilo caliente
- Picoscope (osciloscopio para PC)
