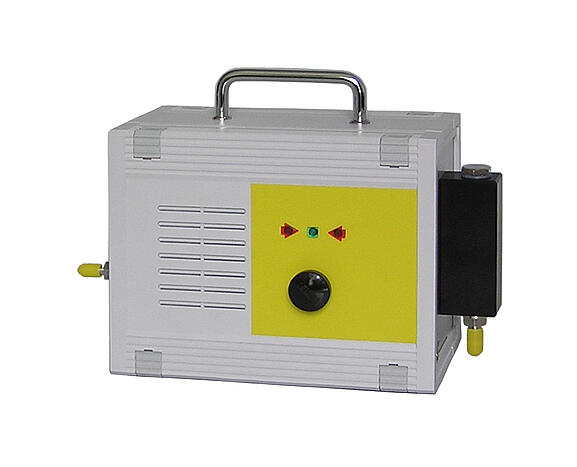

Sistema de muestreo SYS 525
Sistema de muestreo SYS 525 para la toma de muestras de aerosoles en tuberías de gas comprimido
galerie-produit v2.2 — 2026-08-05 11:07
Normas
descargar
Ficha técnica del SYS 525Ventajas
- desacoplamiento de la presión entre el punto de medición y el dispositivo de medición
- muestreo isocinético e isoaxial
- posibilidad de funcionamiento con pilas
- pantalla para la observación y el control de la isocinética
Aplicaciones
- muestreo de aerosoles en sistemas presurizados
- Homologación y evaluación periódica de sistemas a presión (VDI 2083-7)
- supervisión de procesos en la industria química, la fabricación de productos farmacéuticos, la producción alimentaria, etc.
- investigación sobre aerosoles
El sistema de muestreo SYS 525 pone el caudal volumétrico de la muestra a disposición del dispositivo de análisis (por ejemplo, el contador de partículas en suspensión LAP 340) y realiza la desconexión de presión necesaria. El caudal volumétrico total de 28,3 l/min se extrae de la línea de presión. En una segunda etapa, se extrae un caudal de muestra de 28,3 l/min de forma isoaxial e isocinética. La desconexión de presión se realiza antes del muestreo isocinético mediante una válvula de microdosificación. El muestreo correcto se consigue midiendo el caudal volumétrico total con un sensor y gracias al diseño y la configuración especiales de la sonda. Si el caudal volumétrico total se desvía del valor de consigna del caudal de muestreo del contador de partículas, el sistema de muestreo avisa al usuario a través de la pantalla. Ajustando el caudal volumétrico en el sistema de muestreo SYS 525, se puede restablecer el modo isocinético.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| finalidad de uso | - | muestreo de aerosoles a partir de conductos a presión |
| condición de la muestra, salida | - | aerosol en condiciones de presión ambiental |
| aerosol, caudal volumétrico | L/min | 28,3 |
| método de configuración | - | manual |
| medio de funcionamiento, aerosol | - | para aerosoles a base de aire y nitrógeno |
| medio de funcionamiento, aerosol | barra | 1 ... 8 (sobrepresión) |
| caudal volumétrico, entrada | L/min | > 28,3 |
| fuente de alimentación | - | 12 V CC (mediante adaptador de corriente) |
| conector de manguera, salida | mm | Ø 6/4 (diámetro interior de la manguera) |
| conector de manguera, entrada | mm | Ø 3,175 |
| dimensiones (ancho × alto × profundidad) | mm | 150 × 200 × 270 |
| peso | kg | 1,5 |
