Generador de aerosoles ATM 210/H

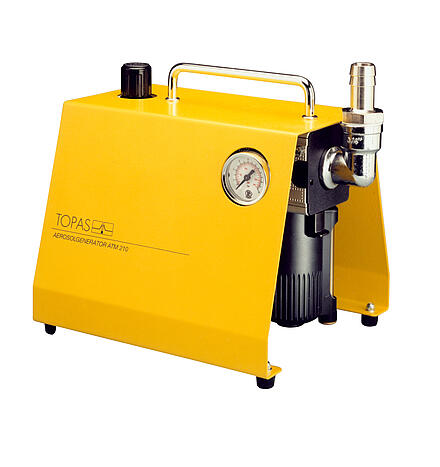

Atomizador generador de aerosol ATM 210/H para la generación de aerosol a partir de líquidos con contrapresión de hasta 10 bar, accionado por aire comprimido, con alto caudal másico
galerie-produit v2.2 — 2026-08-05 11:07
Normas
descargar
Ficha técnica del ATM 210/HVentajas
- generación de aerosol frente a sistemas presurizados de hasta 10 bar
- generación estable a largo plazo de aerosoles
Aplicaciones
- generación de aerosoles polidispersos, principalmente submicrónicos (< 1 µm)
- generación estable a largo plazo de aerosoles
La pieza fundamental del ATM 210/H es una boquilla atomizadora fabricada íntegramente en acero inoxidable. Funciona como una boquilla de dos chorros basada en el principio de inyección y se combina con un deflector situado cerca de la salida de pulverización. Esta sección integrada de impacto de partículas elimina las gotas gruesas de pulverización y da lugar a una distribución del tamaño de las partículas, en función del número, principalmente por debajo de 1 µm. Dependiendo del caudal, el punto de corte del impactador varía, pero esto no tiene prácticamente ningún impacto en el rango submicrométrico de la distribución del tamaño de las partículas del aerosol. El aire comprimido necesario se purifica mediante un filtro HEPA. Un reductor de presión y un manómetro facilitan la regulación de la presión del atomizador entre 0 y 15 bar. Un indicador de nivel situado en el exterior del recipiente del atomizador permite al usuario comprobar el nivel de líquido durante el funcionamiento.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| parámetro de configuración | - | presión del sistema |
| rango de ajuste | barra | máx. 15 |
| configuración de la resolución | - | ajustable de forma continua |
| método de configuración | - | manual |
| aerosol, caudal volumétrico | L/h | 500 ... 2500 |
| aerosol, caudal másico (sustancia en aerosol) | g/h | máx. 20 |
| medio de funcionamiento, sustancia en aerosol | - | líquidos (DEHS, PAO, ...), soluciones (NaCl, KCl, ...), suspensiones (PSL, ...) |
| medio de funcionamiento, sustancia en aerosol - volumen de llenado | mL | 10 ... 80 |
| medio de funcionamiento: gas/aire | - | aire comprimido seco y libre de partículas o gas inerte a presión |
| medio de funcionamiento: gas/aire — suministro de aire comprimido | barra | máx. 15 |
| condiciones ambientales, contrapresión máxima | barra | 10 |
| conector de manguera, salida | mm | Ø 19 (diámetro exterior) |
| dimensiones (ancho × alto × profundidad) | mm | 200 × 230 × 240 |
| peso | kg | 4,9 |
- Líquidos para aerosoles DEHS
- Otros líquidos para aerosoles, por ejemplo, PAO (Emery 3004), bajo pedido
- Gschiel K., Wilfling K. and Schneider M. Development of a method to investigate the influence of engine oil and its additives on combustion anomalies in hydrogen engines Automotive and Engine Technology 9 (2024) 3,
dx.doi.org/10.1007/s41104-024-00141-7
