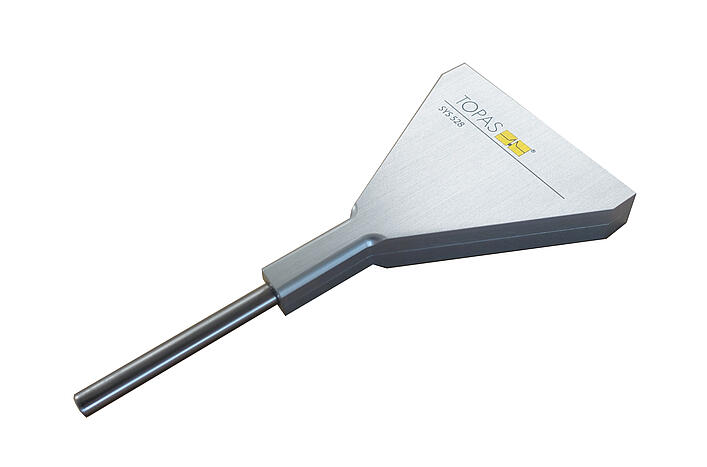

SYS 528 Sonda de muestreo
Sonda de muestreo rectangular SYS 528 para ensayos de fugas e integridad según la norma ISO 14644-3, para un caudal de muestreo de 50 l/min
Las sondas de muestreo isocinéticas son necesarias, por ejemplo, para realizar pruebas de fugas en sistemas de filtrado integrados en salas blancas e instalaciones de salas blancas. En las normas y directrices vigentes se recomiendan sondas con sección transversal rectangular.
1 / 2
galerie-produit v2.2 — 2026-08-05 11:07

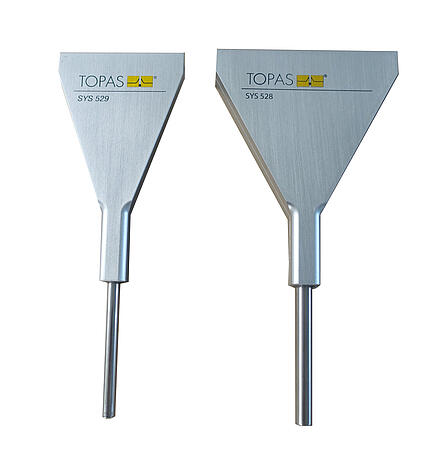

Las sondas Topas presentan una sección transversal rectangular en el punto de aspiración, que se funde de forma gradual con una sección transversal redonda en la conexión de la manguera. El proceso de fabricación garantiza una superficie interior lisa y de alta calidad en toda la sonda, incluidas todas las transiciones. El diseño constructivo de la sonda se basa en la norma internacional ISO 14644-3, así como en la directriz VDI 2083-3. La geometría de la sonda depende del caudal volumétrico del contador de partículas utilizado y de la velocidad de entrada requerida en la sonda.
Normas
ISO 14644-3
VDI 2083-3
descargar
Ficha técnica SYS 528/529Ventajas
- tasa de recuento independiente de la ubicación
- escaneo preciso incluso en las esquinas del filtro
- tiempo de exploración reducido gracias a la mayor anchura de la sonda (transversal a la dirección de exploración)
Aplicaciones
- pruebas de estanqueidad de los sistemas de filtrado integrados
| Título del parámetro | Unidad | Valor |
|---|---|---|
| finalidad de uso | - | muestreo isocinético |
| caudal volumétrico, entrada | L/min | 50 (hay otros modelos disponibles) |
| muestra, velocidad de flujo | cm/s | 31 ... 47 |
| conector de manguera, salida | mm | Ø 10 |
| dimensión (longitud) | mm | 150 (sin conexión de manguera) | 230 (con conexión de manguera) |
| material | - | aluminio anodizado |
| peso | kg | aprox. 0,17 |
- cable de silicona antiestático (diámetro: 8 mm)
Productos similares
| Producto | Descripción | ||
|---|---|---|---|

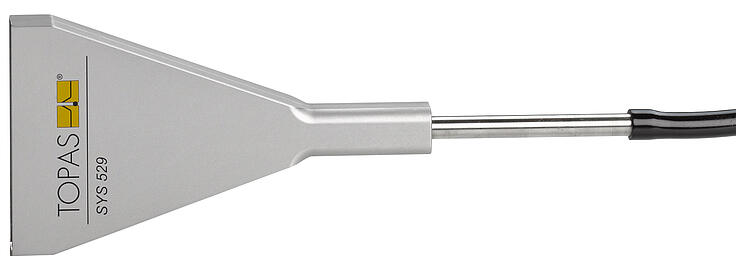

 | SYS 529 | Sonda de muestreo rectangular SYS 529 para ensayos de fugas e integridad según la norma ISO 14644-3, para un caudal de muestra de 28,3 l/min | Detalles → |
