Las sondas de muestreo isocinéticas son necesarias, por ejemplo, para realizar pruebas de fugas en sistemas de filtrado integrados en salas blancas e instalaciones de salas blancas. En las normas y directrices vigentes se recomiendan sondas con sección transversal rectangular.

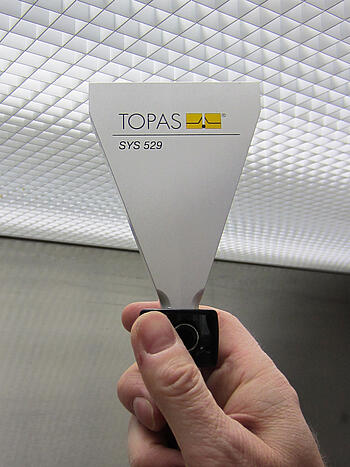

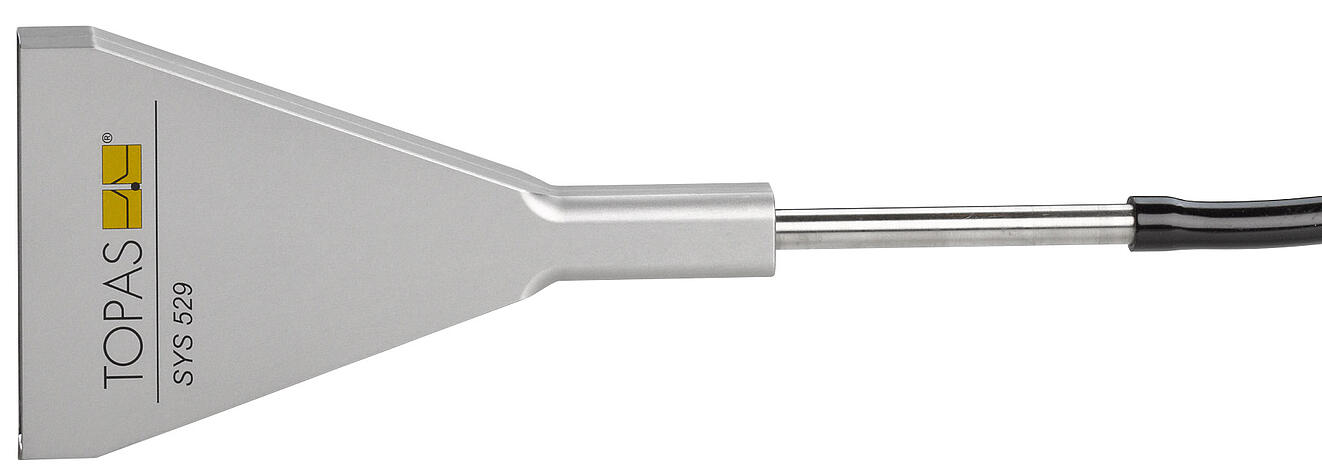

Sonda de muestreo rectangular SYS 529
Sonda de muestreo rectangular SYS 529
Sonda de muestreo rectangular SYS 529
Sonda de muestreo rectangular SYS 529
Sonda de muestreo rectangular SYS 529
Sonda de muestreo rectangular SYS 529

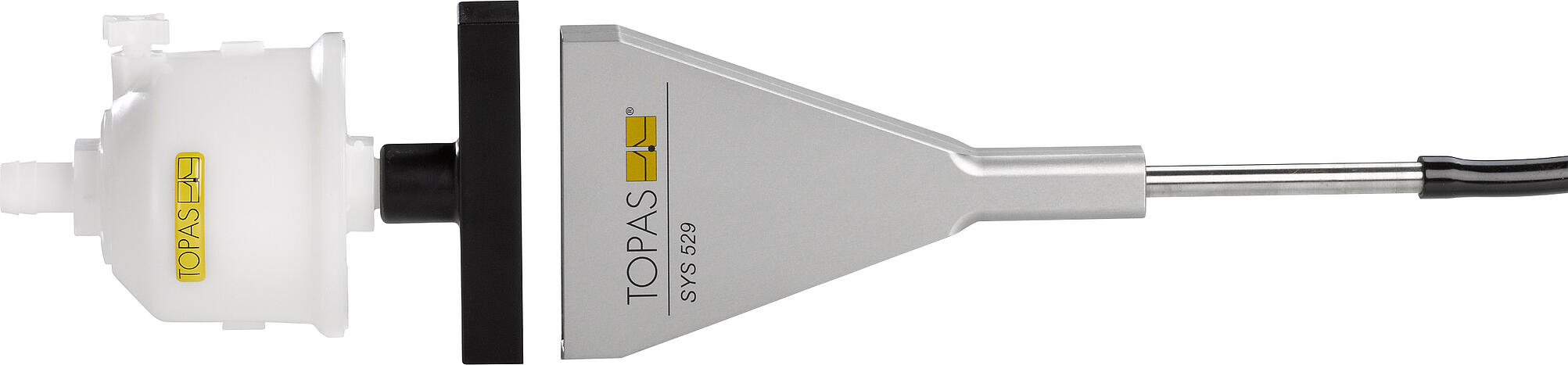

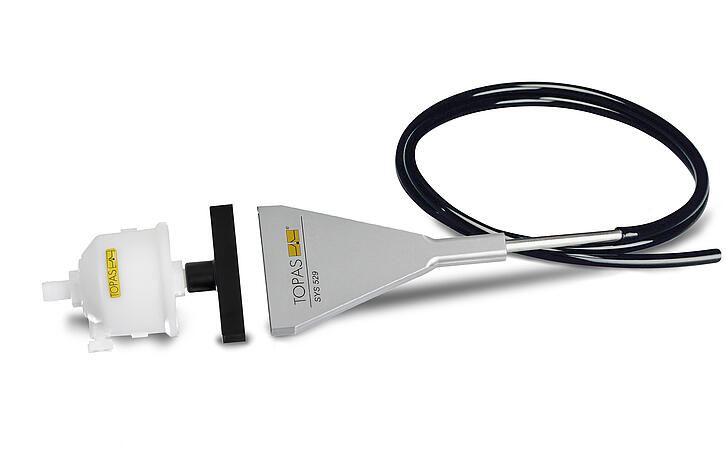

Sonda de muestreo rectangular SYS 529 con tapón y filtro absoluto
Sonda de muestreo rectangular SYS 529 con tapón y filtro absoluto

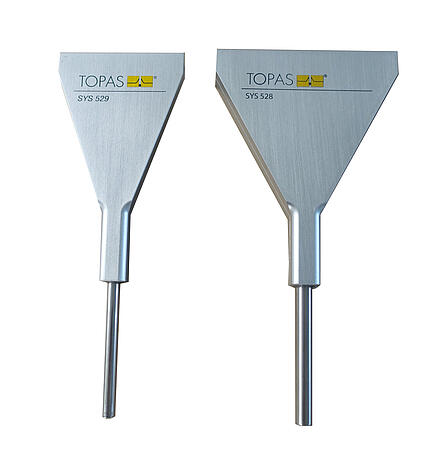

Sonda de muestreo rectangular SYS 529 con SYS 528
Sonda de muestreo rectangular SYS 529 con SYS 528
1 / 5
Las sondas Topas presentan una sección transversal rectangular en el punto de aspiración, que se funde de forma gradual con una sección transversal redonda en la conexión de la manguera. El proceso de fabricación garantiza una superficie interior lisa y de alta calidad en toda la sonda, incluidas todas las transiciones. El diseño constructivo de la sonda se basa en la norma internacional ISO 14644-3, así como en la directriz VDI 2083-3. La geometría de la sonda depende del caudal volumétrico del contador de partículas utilizado y de la velocidad de entrada requerida en la sonda.

Normas

ISO 14644-3
VDI 2083-3

descargar

Ficha de producto SYS 528/529ficha de aplicación CRE
  • tasa de recuento independiente de la ubicación
  • escaneo preciso incluso en las esquinas del filtro
  • tiempo de exploración reducido gracias a la mayor anchura de la sonda (transversal a la dirección de exploración)
  • pruebas de estanqueidad de los sistemas de filtrado integrados

El muestreo se denomina isocinético si la velocidad del flujo aguas abajo del filtro es igual a la velocidad del flujo en la entrada de la sonda. Si la velocidad del flujo aguas abajo del filtro (UF), por ejemplo, es mayor que la velocidad del flujo en la entrada de la sonda (US), parte del flujo de aire pasará por encima de la sonda. Las partículas grandes, a diferencia de las pequeñas, no pueden seguir el cambio en el flujo de aire y, por ello, quedan atrapadas por la sonda. La muestra se fracciona y los resultados de la medición se ven falseados. Por consiguiente, es importante que las dimensiones de la sonda se adapten al caudal volumétrico de muestreo y a la velocidad aguas abajo del filtro para garantizar el cumplimiento de los requisitos del muestreo isocinético.



Título del parámetro Unidad Valor
finalidad de uso - Samplink isocinético
caudal volumétrico, entrada L/min 28,3 (hay otros modelos disponibles)
muestra, velocidad de flujo cm/s 31 ... 47
conector de manguera, salida mm Ø 8
dimensión (longitud) mm 150 (sin conexión de manguera) | 230 (con conexión de manguera)
material - aluminio anodizado
peso kg aprox. 0,17
  • gorra
  • manguera de silicona antiestática (diámetro: 7,9 mm)
