Generador de aerosoles ATM 221/D
Atomizador generador de aerosoles ATM 221/D para la aerosolización de suspensiones

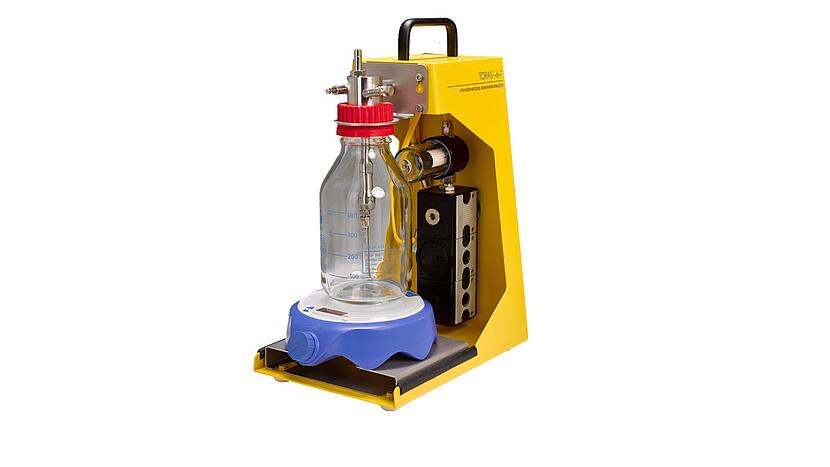

El generador de aerosoles con atomizador ATM 221/D sirve para generar aerosoles a partir de líquidos, especialmente a partir de suspensiones.
1 / 4
galerie-produit v2.2 — 2026-08-05 11:07
La generación de aerosoles polidispersos con cantidades elevadas de partículas supermicrónicas (≥ 1 µm) se lleva a cabo normalmente mediante generadores de polvo. Una alternativa elegante y más precisa a la dispersión en seco es la aerosolización de suspensiones seguida de un secado posterior. Teniendo esto en cuenta, el ATM 221/D se ha desarrollado especialmente para la calibración y validación de sensores de partículas en suspensión (PM).
Normas
VDI 3491-2
CEN/TS 18086
CEN/TS 17660-2
descargar
Ficha técnica del ATM 221/DVentajas
- unidad de dispersión desmontable para facilitar la limpieza

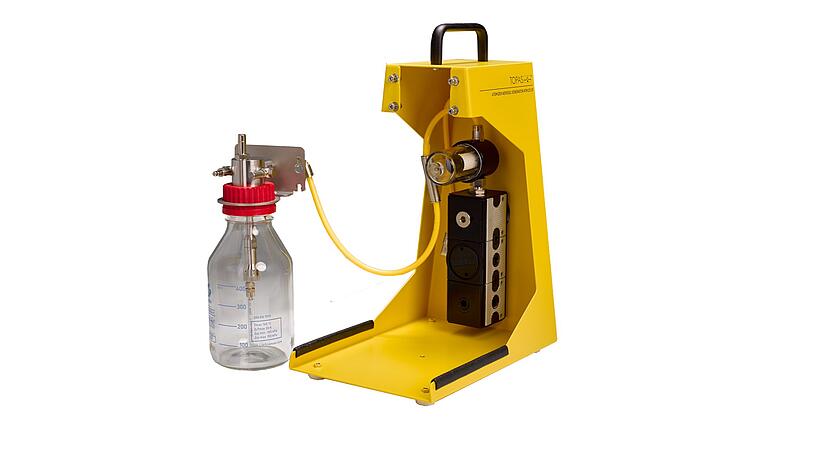

- funcionamiento de la unidad de dispersión lejos de la estación base (por ejemplo, en termostatos)

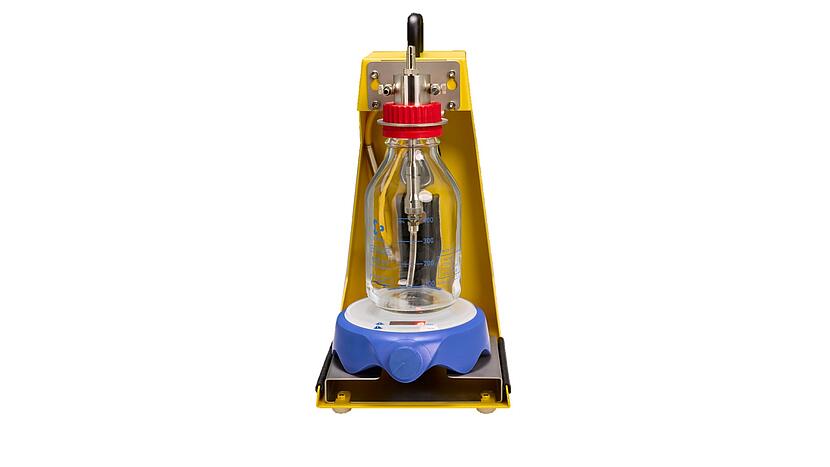

- incluido un agitador magnético para la estabilización y homogeneización de suspensiones y soluciones
- válvula de bola adicional para el funcionamiento de arranque y parada a la presión de servicio ajustada
Aplicaciones
- calibración y validación de sensores de partículas en suspensión y otras tecnologías relacionadas con los aerosoles
- Determinación de la eficiencia de separación fraccional de los elementos filtrantes y los medios filtrantes
- caracterización e investigación de materiales

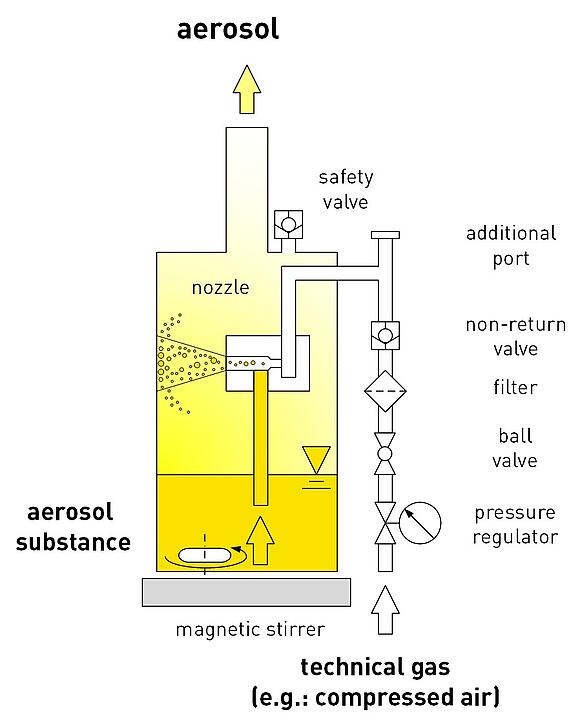

La aerosolización de la sustancia a aerosolizar (líquido puro, solución o suspensión) se lleva a cabo en el ATM 221/D mediante una boquilla especial de dos sustancias. Cuando un flujo de gas pasa por la boquilla, se genera una presión más baja en la entrada de la sustancia aerosolizada. Esto provoca que la sustancia aerosolizada entre en la boquilla y, posteriormente, se disperse (principio de Venturi).
| Título del parámetro | Unidad | Valor |
|---|---|---|
| parámetro de configuración | barra | presión |
| rango de ajuste | barra | máx. 6 |
| configuración de la resolución | - | ajustable de forma continua |
| método de configuración | - | manual |
| aerosol, caudal volumétrico | L/h | 200 ... 750 (1 ... 6 bar) |
| aerosol, caudal másico (sustancia en aerosol) | g/h | 1,3 ... 3,7 (DEHS); 0,010 ... 0,025 (10 % en peso de ISO A1, tras el secado) |
| medio de funcionamiento, sustancia en aerosol | - | líquidos (DEHS, PAO, ...), soluciones (NaCl, KCl, ...), suspensiones (ISO A1, PSL, ...) |
| medio de funcionamiento, sustancia en aerosol - volumen de llenado | mL | máx. 400 |
| medio de funcionamiento: gas/aire | - | aire comprimido seco y libre de partículas o gas inerte a presión |
| conector de manguera | mm | Ø 8 (diámetro exterior) |
| dimensiones (ancho × alto × profundidad) | mm | 250 × 300 × 200 |
| peso | kg | 4,7 (sin agitador magnético: 4,4) |
- secador por difusión (DDU 570/L, DDU 570/H)
- desintegrador ultrasónico (UDS 751)
- sustancia en aerosol (DEHS)
