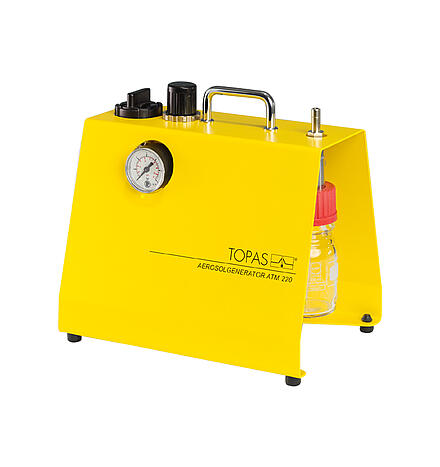

Generador de aerosoles ATM 220
Atomizador generador de aerosoles ATM 220 para la generación de aerosoles a partir de líquidos, accionado por aire comprimido, modelo básico con amplio rango de funcionamiento
Los generadores de aerosoles de la serie ATM, diseñados especialmente para aplicaciones en salas blancas y ensayos de filtros, gozan desde hace años de gran reconocimiento entre nuestros clientes. Los ensayos de funcionamiento en cajas de flujo laminar (DIN EN 12469), las pruebas cualitativas de filtros para partículas en suspensión (pruebas de fugas en filtros HEPA y ULPA) y las mediciones de aceptación en salas limpias (según las normas DIN EN ISO 14644 y VDI 2083) son requisitos imprescindibles para la seguridad personal y la seguridad de los productos.
1 / 2
galerie-produit v2.2 — 2026-08-05 11:07
Para este tipo de mediciones, la norma VDI 3491-2 propone un generador de aerosoles que permita producir un aerosol de ensayo con características definidas, como el ATM 220. Gracias al elevado número de partículas generadas, con una distribución del tamaño de partícula orientada al tamaño de partícula de máxima penetración (MPPS) del filtro, es posible localizar fugas en el sistema de forma rápida y segura. Mediante el uso de una sustancia oleosa, el generador de aerosoles produce partículas esféricas, principalmente en el rango de tamaño de 0,1 a 0,5 µm, con un tiempo de residencia calculable. Esto prácticamente no contamina adicionalmente el material del filtro. Otro campo de aplicación de los generadores de aerosoles es la calibración de dispositivos de medición y la visualización de los flujos de aire. Esto permite medir velocidades locales y perfiles de flujo de las partículas trazadoras mediante métodos ópticos.
Normas
VDI 3491-2
VDI 4258-1
ISO 21083-1
Ventajas
- aerosol polidisperso, principalmente submicrónico (< 1 µm)
- generación estable a largo plazo de aerosoles
- caudal de producción de partículas ajustable
- válvula integrada para la generación de aerosoles en modo «abierto/cerrado»
Aplicaciones
- generación de aerosoles a partir de líquidos puros, soluciones y suspensiones
- ensayos de eficiencia fraccional de los medios filtrantes y los elementos filtrantes
- generación de aerosoles de ensayo y de proceso estables a largo plazo
- calibración y validación de técnicas de medición de partículas
El atomizador es la pieza clave del generador de aerosoles ATM 220. Está fabricado en acero inoxidable de alta calidad y funciona como una boquilla de doble chorro, basada en el principio de inyección. Su característica única es que la salida apunta hacia la pared del recipiente de vidrio, que actúa como placa deflectora. Esta sección de impacto de partículas elimina las gotas de pulverización más gruesas y da como resultado una distribución del tamaño de las partículas principalmente por debajo de 1 µm. Dependiendo del caudal, el punto de corte del impactador varía, pero esto no tiene prácticamente ningún impacto en el rango submicrométrico de la distribución del tamaño de las partículas del aerosol. El aire se purifica mediante un filtro HEPA antes de introducirse en el atomizador.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| parámetro de configuración | - | presión previa |
| rango de ajuste | barra | 0,5 ... 6,0 |
| configuración de la resolución | - | ajustable de forma continua |
| caudal volumétrico, aerosol | L/h | 50 ... 250 |
| aerosol, caudal másico (sustancia en aerosol) | g/h | máx. 2 |
| aerosol, tasa de producción de partículas | #/s | > 2 × 10¹⁰ (> 0,02 µm) |
| aerosol, rango de tamaño de las partículas | µm | 0,01 ... 5 |
| aerosol, anchura de distribución (desviación estándar geométrica) | - | 1,8 ... 2,2 (polidisperso) |
| medio de funcionamiento: gas/aire | - | aire comprimido seco y libre de partículas o gas inerte a presión |
| medio de funcionamiento: gas/aire — suministro de aire comprimido | barra | máx. 6 |
| medio de funcionamiento, sustancia en aerosol | - | líquidos puros (DEHS, PAO, DOP, ...), soluciones (sales, ...), suspensiones (PSL, ...) |
| medio de funcionamiento, sustancia en aerosol - volumen de llenado | mL | 10 ... 80 |
| condiciones ambientales, contrapresión máxima | kPa | máx. 20 |
| condiciones ambientales, temperatura | °C | 0 ... 50 |
| conector de manguera, salida | mm | Ø 8 (diámetro exterior) |
| dimensiones (ancho × alto × profundidad) | mm | 260 × 175 × 220 |
| peso | kg | 3,3 |
- sustancia en aerosol DEHS
- Otras sustancias en aerosol, como el PAO (Emery 3004), bajo pedido

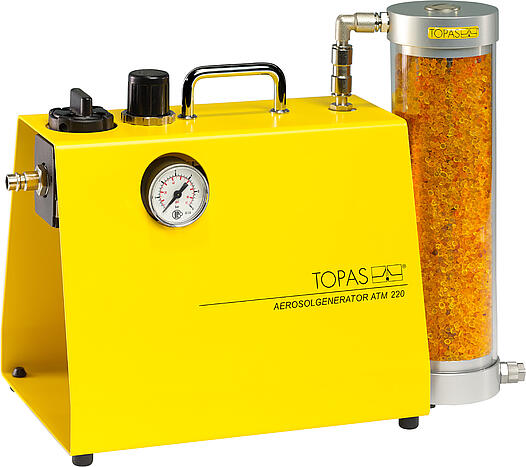

- secador por difusión (DDU 570/L, DDU 570/H)
- Deng, Y. and Inomata, S. and Sato, K. and Ramasamy, S. and Morino, Y. and Enami, S. and Tanimoto, H. Temperature and acidity dependence of secondary organic aerosol formation from alpha-pinene ozonolysis with a compact chamber system Atmos. Chem. Phys. 21 (2021) 8, 5983 - 6003
dx.doi.org/10.5194/acp-21-5983-2021 - Kretzschmar, B.S.M.; Bergelt, P.; Göhler, D.; Firmbach, F.; Köcher, R.; Heft, A.; Stintz, M. & Grünler, B. Modulation of silica layer properties by varying the granulometric state of tetraethyl orthosilicate precursor aerosols during combustion chemical vapour deposition (CCVD) Aerosol Sci. Technol. 54 (2020) 10, 1124 - 1134
dx.doi.org/10.1080/02786826.2020.1762845 - Frijns E., Verstraelen S., Stoehr L. C., Laer J. V., Jacobs A., Peters J., Tirez K., Boyles M. S. P., Geppert M., Madl P., Nelissen I., Duschl A. and Himly M. A Novel Exposure System Termed NAVETTA for In Vitro Laminar Flow Electrodeposition of Nanoaerosol and Evaluation of Immune Effects in Human Lung Reporter Cells Environ. Sci. Technol. 51 (2017) 9, 5259 - 5269
dx.doi.org/10.1021/acs.est.7b00493 - Fiala P., Göhler D., Wessely B., Stintz M., Lazzerini G. M. y Yacoot A. «Evaluación de métodos de preparación de nanoobjetos en suspensión sobre sustratos para la medición dimensional mediante microscopía de fuerza atómica». Beilstein J. Nanotechnol. 8 (2017) 0, 1774-1785 dx.doi.org/10.3762/bjnano.8.179
- Göhler, D.; Große, S.; Bellendorf, A.; Falkenstein, T.A.; Ouaissi, M.; Zieren, J.; Stintz, M. y Giger-Pabst, U. Terapia intracavitaria con nanoaerosoles hipertermicos (HINAT) como enfoque mejorado para la quimioterapia intraperitoneal con aerosoles a presión (PIPAC): descripción técnica, validación experimental y primera prueba de concepto. Beilstein J. Nanotechnol. 8 (2017) 0, 2729 - 2740 dx.doi.org/10.3762/bjnano.8.272
- Tarik M., Foppiano D., Hess A. y Ludwig C. «Guía práctica sobre el acoplamiento de un medidor de movilidad por barrido y un espectrómetro de masas de plasma acoplado inductivamente (SMPS-ICPMS)». J. Vis. Exp. 125 (2017) 0, e55487 dx.doi.org/10.3791/55487
- Zeng L. y Weber A. P. Síntesis mediante aerosol de partículas de sílice nanoporosas con distribución controlada del tamaño de los poros. J. Aerosol Sci. 76 (2014) 0, 1-12 dx.doi.org/10.1016/j.jaerosci.2014.05.003
