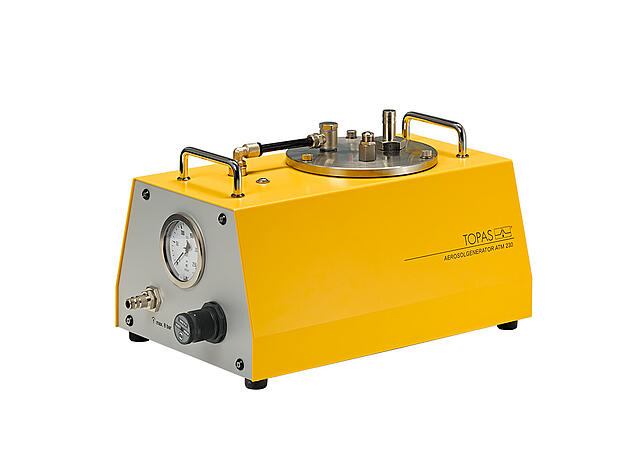

Generador de aerosoles ATM 230
Atomizador generador de aerosol ATM 230 para la generación de aerosol a partir de líquidos, accionado por aire comprimido, con alto caudal másico
El generador de aerosoles por atomización ATM 230 produce aerosoles de gotitas con propiedades conocidas, de conformidad con la norma VDI 3491-2.
galerie-produit v2.2 — 2026-08-05 11:07
El ATM 230 está diseñado como un instrumento en serie con un suministro externo de aire comprimido. El depósito de líquido se encuentra dentro de la carcasa. El ATM 230 ofrece un elevado rendimiento de aerosol. Su diseño y solución técnica garantizan distribuciones granulométricas muy constantes, así como una concentración de partículas con alta reproducibilidad. El ATM 230 es capaz de aerosolizar diversos líquidos, como, por ejemplo, PAO (Emery 3004), DEHS, soluciones salinas y suspensiones de patrones PSL.
Normas
VDI 3491-2
VDI 4258-1
ISO 21083-1
descargar
Ficha técnica del ATM 230Ventajas
- aerosol polidisperso, principalmente por debajo de 1 μm (DEHS)
- excelente estabilidad en la generación de la distribución granulométrica y la concentración de partículas
- apto para la producción de aerosoles de PSL
- Variando la presión de la boquilla, se puede ajustar la tasa de producción de partículas en un amplio rango.
Aplicaciones
- ensayos de filtros HEPA y ULPA y de materiales filtrantes
- pruebas de aceptación de grandes instalaciones de sala limpia
- visualización de los flujos de aire (partículas trazadoras)
El atomizador es el componente principal del ATM 230. Está fabricado en acero inoxidable de alta calidad y funciona como una boquilla de doble chorro, basada en el principio de inyección. El atomizador está equipado con una placa de impacto que sirve para eliminar las gotas de mayor tamaño.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| parámetro de configuración | - | presión del sistema |
| rango de ajuste | barra | máx. 6 |
| configuración de la resolución | - | ajustable de forma continua |
| método de configuración | - | manual |
| aerosol, caudal volumétrico | L/h | 500 ... 2500 |
| aerosol, caudal másico (sustancia en aerosol) | g/h | máx. 20 |
| medio de funcionamiento, sustancia en aerosol | - | líquidos puros (DEHS, PAO, ...), soluciones (NaCl, KCl, ...), suspensiones (PSL, A1, ...) |
| medio de funcionamiento, sustancia en aerosol - volumen de llenado | mL | 100 ... 500 |
| medio de funcionamiento: gas/aire | - | aire seco y libre de partículas o gas inerte a presión |
| medio de funcionamiento: gas/aire — suministro de aire comprimido | barra | máx. 8 |
| condiciones ambientales, contrapresión máxima | kPa | 20 |
| conector de manguera, salida | mm | Ø 19 (diámetro exterior) |
| dimensiones (ancho × alto × profundidad) | mm | 230 × 225 × 380 |
| peso | kg | 3,9 |
- sustancia en aerosol DEHS
- Otras sustancias en aerosol, por ejemplo, PAO (Emery 3004), bajo pedido
- kit de actualización para su funcionamiento con soluciones salinas
- Eisenlöffel L., Reutter T., Horn M., Schlegel S., Truyen U. and Speck S. Impact of UVC-sustained recirculating air filtration on airborne bacteria and dust in a pig facility Plos One 14 (2019) 11, e0225047
dx.doi.org/10.1371/journal.pone.0225047 - Amiri M., Sadighzadeh A. and Falamaki C. Experimental Parametric Study of Frequency and Sound Pressure Level on the Acoustic Coagulation and Precipitation of PM2.5 Aerosols Aerosol Air Qual. Res. 16 (2017) 12, 3012 - 3025
dx.doi.org/10.4209/aaqr.2015.12.0683 - Wenke C., Pospiech J., Reutter T., Truyen U. and Speck S. Efficiency of different air filter types for pig facilities at laboratory scale Plos One 12 (2017) 10, e0186558
dx.doi.org/10.1371/journal.pone.0186558 - Wyche K. P., Ryan A. C., Hewitt C. N., Alfarra M. R., McFiggans G., Carr T., Monks P. S., Smallbone K. L., Capes G., Hamilton J. F., Pugh T. A. M. y MacKenzie A. R. Emisiones de compuestos orgánicos volátiles biogénicos y posterior producción fotoquímica de aerosoles orgánicos secundarios en estudios de mesocosmos con especies vegetales templadas y tropicales. Atmos. Chem. Phys. 14 (2014) 23, 12781 - 12801 dx.doi.org/10.5194/acp-14-12781-2014
- Tschiersch, J., Shinonaga, T. y Heuberger, H. «Deposición seca de yodo radiactivo gaseoso y cesio radiactivo en forma de partículas sobre hortalizas de hoja». Sci. Total Environ. 407 (2009) 21, 5685 - 5693 dx.doi.org/10.1016/j.scitotenv.2009.06.025
- Shannon D. W. y Morris S. C. «Estudio experimental del campo de flujo en un borde de salida romo con aplicación a la generación de sonido». *Experiments in Fluids* 41 (2006) 0, 777-788 dx.doi.org/10.1007/s00348-006-0200-3
