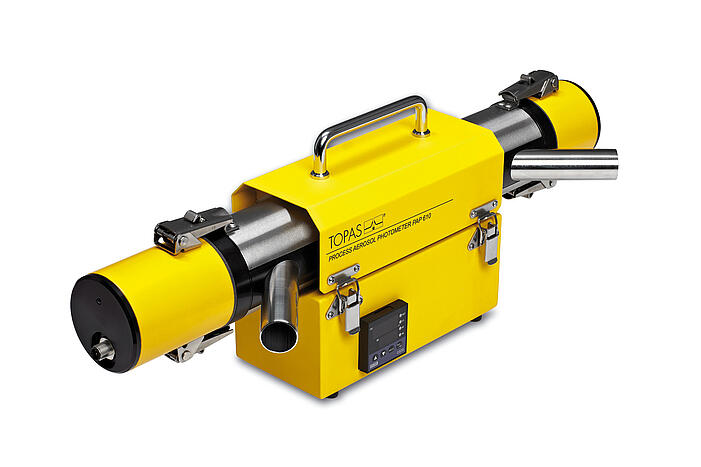

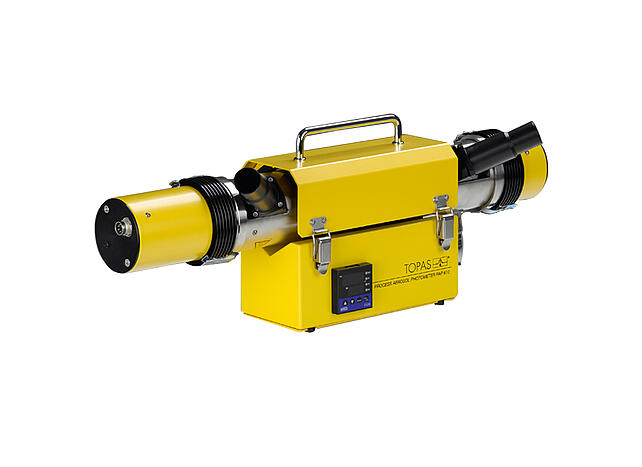

Fotómetro de aerosoles PAP 610
Fotómetro de aerosoles de proceso PAP 610 para el análisis de la concentración másica de partículas en aerosoles, ideal para la caracterización de la niebla de aceite durante los ensayos de fugas de escape
El fotómetro de aerosoles de proceso PAP 610, desarrollado por Topas, se utiliza para medir la concentración másica en los aerosoles de escape, en los que la concentración se determina in situ.
1 / 2
galerie-produit v2.2 — 2026-08-05 11:07
Este instrumento de medición es un complemento del sistema de medición gravimétrica GMS 141, que también suministra Topas y que se utiliza para calibrar el PAP 610.
descargar
Descargar la ficha técnica del PAP 610Ventajas
- Medición de transmitancia con alta resolución temporal en dos longitudes de onda
- compensación de temperatura del conjunto electrónico
- limpieza sencilla de las ventanas de proceso
- cámara de medición de la carne (temperatura máxima limitada por un limitador de temperatura de seguridad)
- juntas de FKM/FPM (resistentes al aceite y a la temperatura)
- el software PAPWin para la calibración, la configuración y la adquisición de datos
Aplicaciones
- Medición de la transmitancia del aerosol de aceite para la ventilación del cárter en motores de combustión
- Control de la concentración de los generadores de aerosoles en bancos de pruebas de neblina de aceite (SPT 140)
- Monitorización en línea de separadores de aerosoles (pruebas de separadores de neblina de aceite)
- seguimiento del tamaño medio de las partículas de los aerosoles submicrónicos
Un aerosol muy concentrado atraviesa un sistema de extinción de luz y provoca una disminución de la intensidad de la luz incidente en la dirección de propagación. Se puede demostrar que es posible extraer conclusiones sobre la concentración y el tamaño medio de las partículas del aerosol midiendo la disminución de la intensidad de la luz en dos longitudes de onda diferentes. Un indicador directo del tamaño de las partículas es la relación de extinción.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| magnitud(es) de medición | - | transmisión de la luz |
| rango de medición, concentración | g/m³ | 0,02 - 3 |
| alimentación eléctrica, procesamiento de señales | - | 12 V CC; 100 mA (alimentación a través de USB) |
| fuente de alimentación, calefactor | - | 230 V CA; 50...60 Hz; 1 A |
| conector de manguera, entrada/salida | mm | 28 (diámetro nominal) |
| longitud de onda de la fuente de luz | nm | 470 (azul), 875 (infrarrojo) |
| dimensiones (ancho × alto × profundidad) | mm | 76 × 76 × 576 |
| peso | kg | 6,0 |
- Ruppel S, Schatz D, Wöhler M, Elsäßer A. Optimización de la separación de la niebla de aceite en el sistema completo de ventilación del cárter. Motores de alta potencia, para carretera y todoterreno, 2016. Actas 0 (2017) 0, 241-259 dx.doi.org/10.1007/978-3-658-19012-5_14
- Sauter, H.; Mathiak, D.; Müller, J.; List, S. «Ventilación del cárter: medición directa de aerosoles de aceite». MTZ - Motorentechnische Zeitschrift 73 (2012) 0, 140-145 dx.doi.org/10.1365/s35146-012-0249-x
