Fotómetro de aerosoles PAP 612
Fotómetro de aerosoles de proceso PAP 612 para el análisis de la concentración de partículas en aerosoles, extinción/dispersión de la luz para dos longitudes de onda, ideal para ensayos de fugas

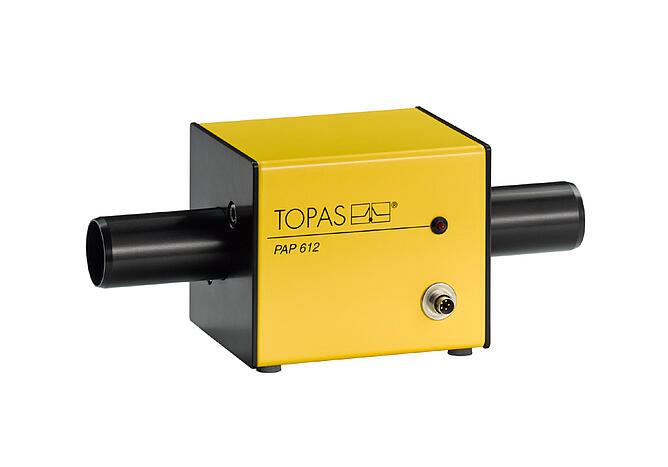

El fotómetro de proceso PAP 612 es un fotómetro combinado de extinción y luz dispersa (ES) en línea para mediciones de fugas (determinación de la concentración de aerosoles) con secciones de prueba de doble flujo y dos longitudes de onda, que puede funcionar tanto en sobrepresión como en subpresión.
1 / 2
galerie-produit v2.2 — 2026-08-05 11:07
El dispositivo está diseñado principalmente para el estudio de la ventilación del cárter de los motores de combustión. Por lo tanto, debería servir de apoyo al desarrollo y ensayo de sistemas de filtrado. Gracias a su diseño compacto, su uso resulta adecuado en bancos de pruebas para motores, en bancos de pruebas giratorios, en condiciones de laboratorio y también para pruebas de conducción en condiciones reales.
descargar
Ficha técnica del producto PAP 612Ventajas
- Mediciones de transmisión y de luz difusa en dos longitudes de onda con alta resolución temporal
- baja incertidumbre de medición gracias a dos longitudes de medición diferentes
- diseño compacto para su uso en bancos de pruebas de laboratorio, de motores y de inclinación, así como para su uso sobre el terreno
- funcionamiento en sobrepresión y subpresión
- el software PAPWin para la calibración, la configuración y la adquisición de datos
Aplicaciones
- detección de fluidos no deseados en sistemas de tuberías para el transporte de gas (por ejemplo, fugas de petróleo o detección de condensación)
- Caracterización en línea y control de la concentración de los aerosoles de escape
- mediciones de concentración en aerosoles
- determinación del tamaño medio de las partículas de los aerosoles submicrónicos
El instrumento se basa en una medición dual de extinción y luz difusa, que se compensan en un ángulo de 90°. Mediante un circuito de alternancia de la unidad de iluminación (conmutación de los LED), se miden sucesivamente las dos intensidades de extinción y las dos intensidades de luz difusa. El PAP 612 registra las señales de medición, que se evalúan internamente. Se puede utilizar con el software PAPWin a través de una interfaz USB.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| magnitud(es) de medición | - | extinción, dispersión de la luz |
| rango de medición, concentración | g/m³ | mín. 2 |
| fuente de alimentación | - | 12 V CC; 100 mA (alimentación a través de USB) |
| longitud de onda de la fuente de luz | nm | 470 (azul), 630 (rojo) |
| conector de manguera, entrada/salida | mm | 28 (diámetro nominal) |
| peso | kg | 1,2 |
- Sauter, H.; Mathiak, D.; Müller, J.; List, S. «Ventilación del cárter: medición directa de aerosoles de aceite». MTZ - Motorentechnische Zeitschrift 73 (2012) 0, 140-145 dx.doi.org/10.1365/s35146-012-0249-x
