Sistema de pruebas ALF 114
Sistema de ensayo de filtros ALF 114 para filtros de aire generales según las normas ISO 16890, EN 779 y ASHRAE 52.2
El sistema de ensayo de filtros ALF 114 se ha desarrollado especialmente para realizar ensayos de filtros de aire de acuerdo con las normas ISO 16890, EN 779 y ASHRAE 52.2. Topas cuenta con una dilatada experiencia en el ámbito de la construcción e instalación de sistemas de ensayo de filtros. Desde 1995 desarrollamos, fabricamos e instalamos bancos de pruebas de filtración de partículas que cumplen con las normas y las especificaciones definidas por el usuario. Los parámetros de ensayo incluyen la caída de presión diferencial, la eficiencia gravimétrica, la eficiencia fraccional y la capacidad de retención de polvo.
1 / 4
galerie-produit v2.2 — 2026-08-05 11:07

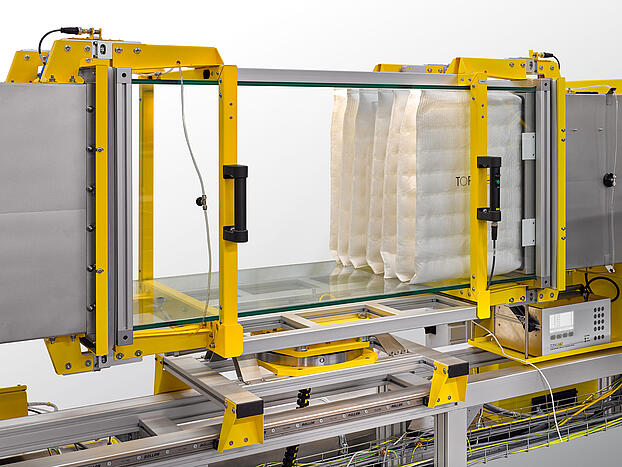

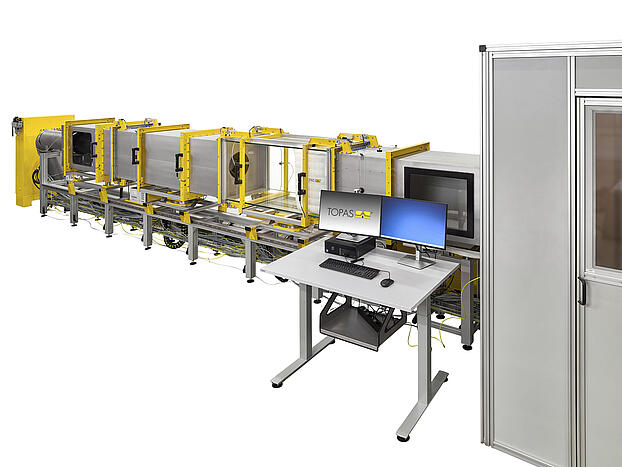

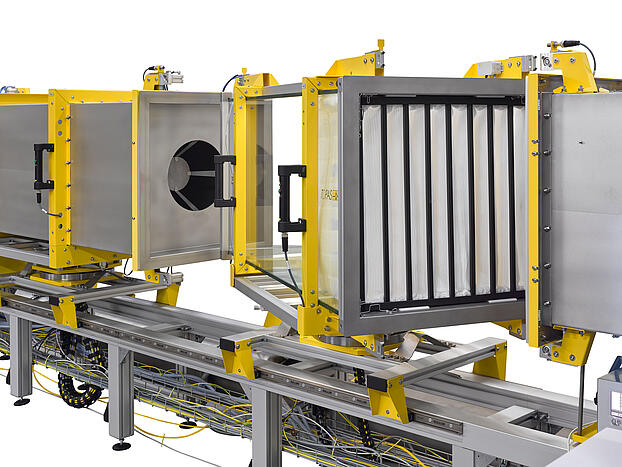

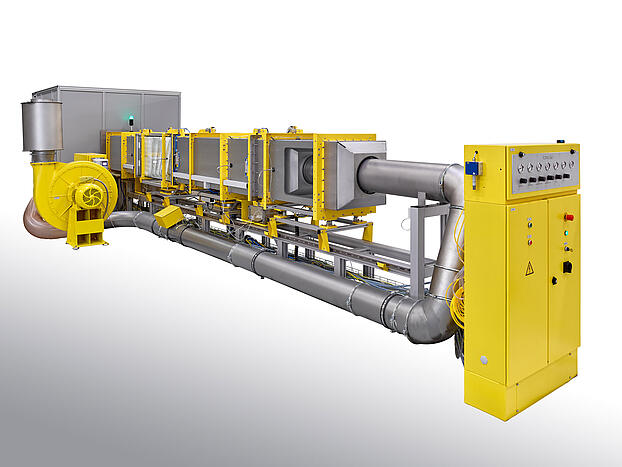

En el banco de pruebas de filtros ALF 114, las muestras de filtro se pueden instalar fácilmente en los tramos de conducto giratorios y móviles. Se introduce un flujo de aire filtrado cargado de partículas. De este modo, se obtiene información sobre la eficacia de los filtros. Con estos resultados, se pueden evaluar y clasificar las muestras de filtro.
Normas
EN 779
ASHRAE 52.2
ISO 16890-2
ISO 16890-3
ISO 16890-4
ISO 10121-3
descargar
Ficha técnica del ALF 114Ventajas
- mediciones conforme a las normas ISO 16890, EN 779:2012 y ASHRAE 52.2-2008
- alto grado de automatización, con series de pruebas en su mayoría automatizadas y con una guía completa para el operador a lo largo de todas las pruebas, el tratamiento de datos y los protocolos
- clasificación de eficiencia energética de los filtros según EUROVENT
- Clasificación de los filtros MERV (valor mínimo de eficiencia declarado) para filtros de polvo grueso y filtros de partículas finas
- secciones de conducto orientables
- sistema universal de sujeción de filtros
- funciones de seguridad implementadas en un PLC
Aplicaciones
- ensayos de filtros de aire generales según la norma ISO 16890
| Título del parámetro | Unidad | Valor |
|---|---|---|
| caudal de prueba | m³/h | 600 ... 6000 |
| rango de medición, presión diferencial | Pa | máx. 2000 |
| medio de funcionamiento: gas/aire — suministro de aire comprimido | barra | máx. 6 |
| fuente de alimentación | - | 3 x 400 V CA, 125 A, 50 Hz |
| medio de funcionamiento, aerosol | - | DEHS, KCL, ISO 12103-1 A2/A4 |
