Sistema de pruebas GTS 114
Sistema de ensayo GTS 114 para la comprobación de sistemas de filtros de admisión de aire para maquinaria rotativa (ISO 29461)
El sistema de ensayo GTS 114, destinado a ensayar sistemas de filtros de admisión de aire para maquinaria rotativa, se basa en el consolidado sistema de ensayo de filtros ALF 114 para filtros de aire de uso general (ISO 16890) y se ha ampliado para cumplir con las especificaciones de la norma ISO 29461.
1 / 5
galerie-produit v2.2 — 2026-08-05 11:07

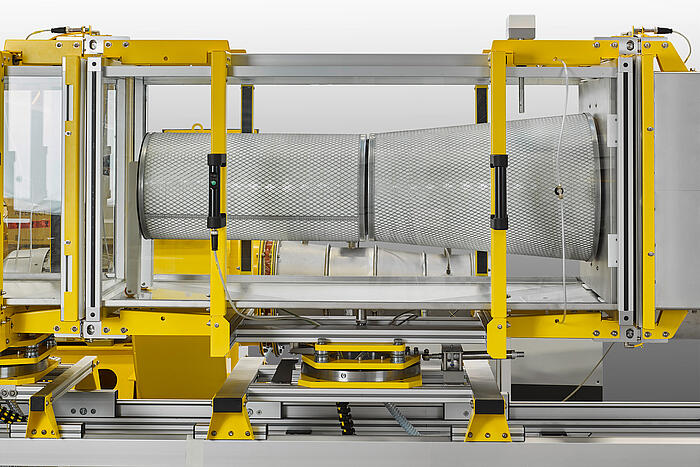

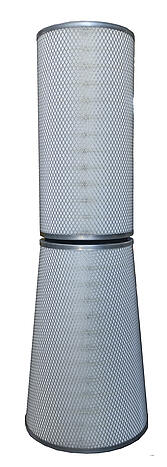

El GTS 114 se desarrolló con el objetivo de someter a ensayo filtros de diferentes formas (cartuchos filtrantes, filtros de casete, filtros con bolsas y medios filtrantes planos) utilizando diversos aerosoles de ensayo (sal, aceite) en condiciones de aire ajustables (humedad y temperatura) dentro del conducto de ensayo. Mediante el uso de este sistema de ensayo se pueden determinar las siguientes características de los filtros: curvas de presión diferencial, capacidad de retención de polvo, eficiencia gravimétrica, eficiencia fraccional, eficiencia de eliminación de sal (ISO/AWI 29461-4) y resistencia al agua (ISO 29461-2).
Normas
ISO 29461-1
ISO 29461-2
ISO/AWI 29461-4
ISO 16890-2
ISO 16890-3
ISO 16890-4
ASHRAE 52.2
descargar
Ficha técnica del GTS 114Ventajas
- modo de circulación para el control de los parámetros de ensayo: temperatura y humedad
- inyección de diferentes aerosoles (NaCl, KCl, DEHS) en un perfil de flujo óptimo
- alimentación automática de gotas de agua y vapor sobresaturado
- alto nivel de automatización, con ejecuciones de pruebas en su mayoría automatizadas y con instrucciones completas para el operador
Aplicaciones
- ensayos de los sistemas de filtrado de la admisión de turbinas de gas según las normas ISO 29461-2 e ISO/AWI 29461-4
- ensayos de filtros de aire generales (ISO 16890, EN 779, ASHRAE 52.2)

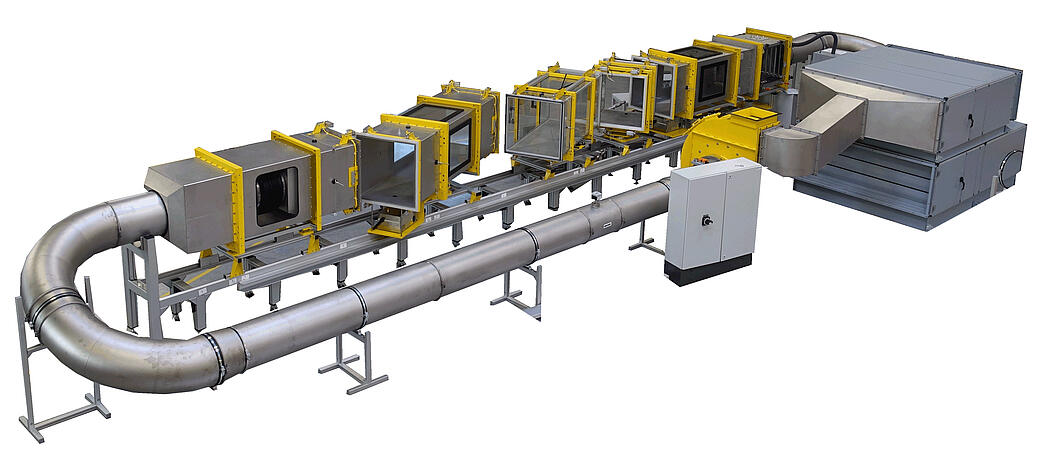

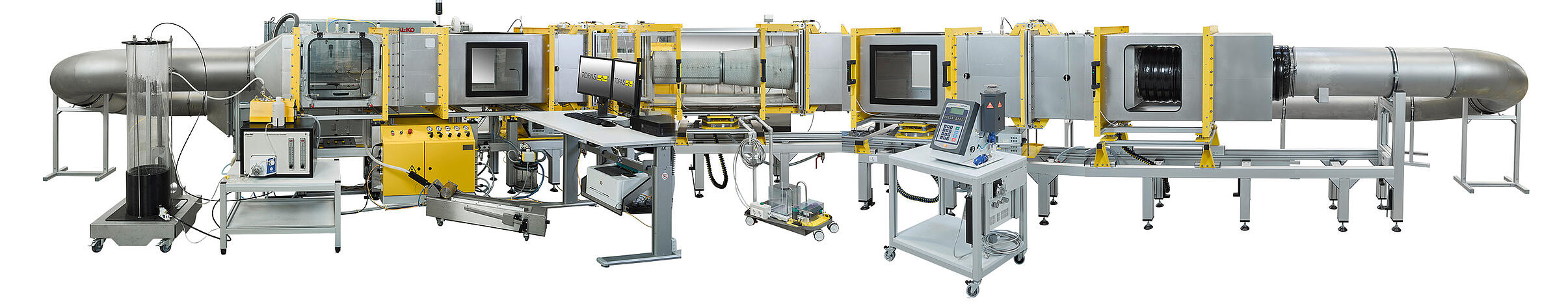

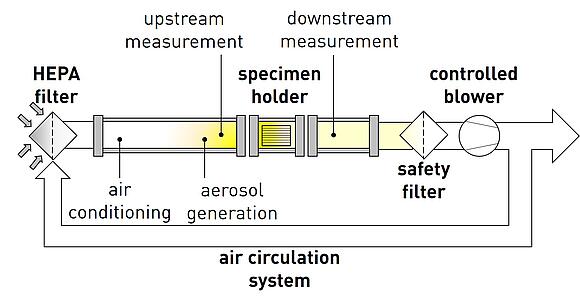

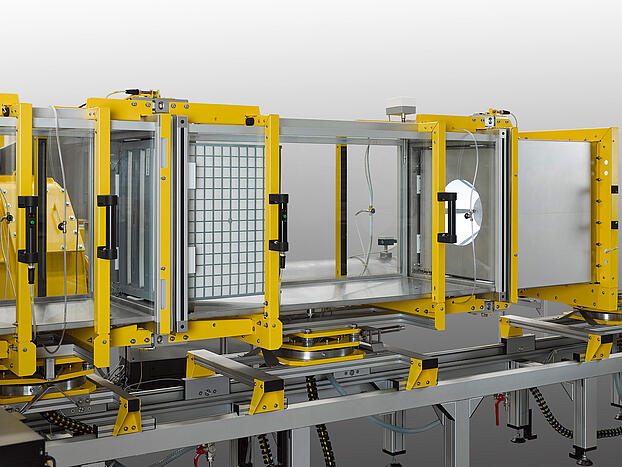

Se aspira un caudal volumétrico definido a través de un filtro de entrada HEPA, el conducto de ensayo acoplado y el filtro de seguridad. El sistema de ensayo se compone de seis secciones: entrada de aerosol, medición aguas arriba, soporte de la muestra, medición aguas abajo, filtro de seguridad y medición del caudal. Las secciones de medición están equipadas con puertos para la caracterización del aerosol y la determinación de la caída de presión.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| caudal de prueba | m³/h | 800 ... 11 000 |
| aerosol de prueba | - | DEHS, KCl, ASHRAE, ISO 12103-A2 (aire acondicionado fino), ISO 12103-A4 (aire acondicionado grueso) |
| dimensiones de la probeta | - | 610 × 610 (filtros de bolsillo y de casete); diámetro ≤ 400, longitud ≤ 1500 (cartuchos filtrantes) |
| presión diferencial de la probeta | Pa | máx. 2000 |
| medio de funcionamiento: gas/aire — suministro de aire comprimido | barra | min. 5 (17 m³/h) |
| fluido de trabajo: agua - suministro de agua | barra | mín. 3 |
| fuente de alimentación | - | 3 × 400 V CA, 125 A, 50 Hz |
| circulación del aire | % | 0 ... 100 |
| sensores, otros | - | temperatura, humedad relativa, presión atmosférica |
| dimensiones (ancho × alto × profundidad) | m | 4,6 × 1,7 × 14,0 |
- sustancia en aerosol DEHS
