Sistema de pruebas FCT 113

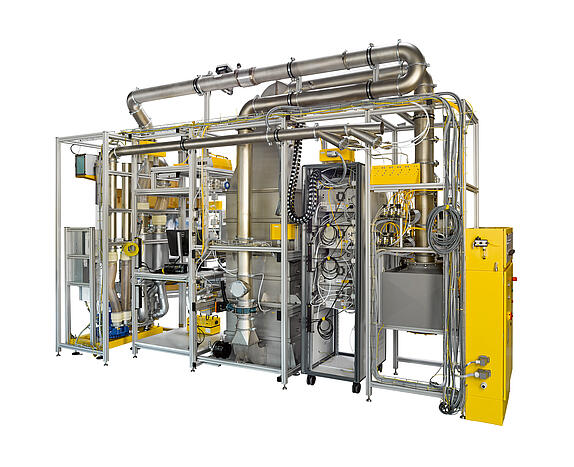

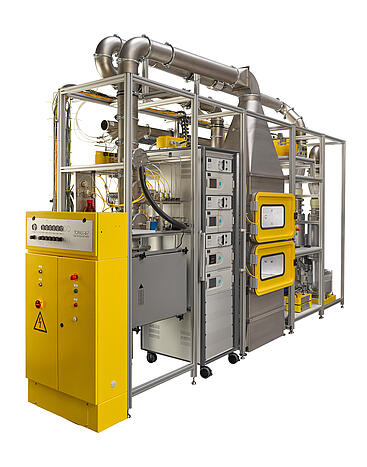

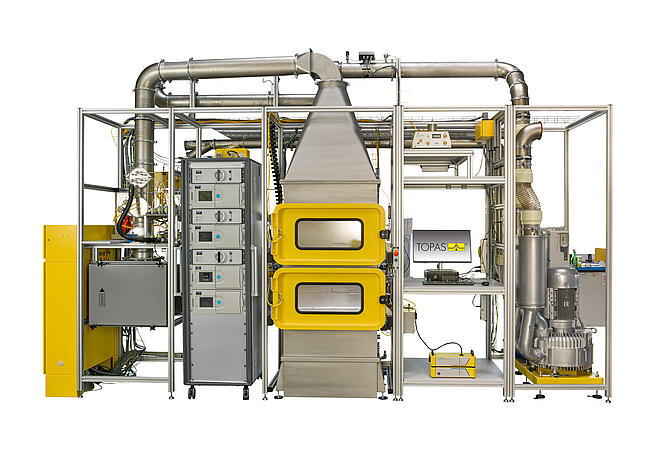

Sistema de ensayo FCT 113 para filtros de admisión de aire de pilas de combustible
El sistema de ensayo FCT 113, destinado a ensayar filtros combinados, se basa en el consolidado sistema de ensayo PAF 113. Los ensayos de filtros de aire pueden realizarse con diversos tipos de aerosoles de ensayo a base de partículas, así como con diferentes gases de ensayo de referencia.
1 / 6
galerie-produit v2.2 — 2026-08-05 11:07
El sistema de ensayo de filtros de admisión de aire para pilas de combustible FCT 113 sirve para someter a ensayo los filtros de admisión de las pilas de combustible frente a partículas y gases. El conducto de ensayo y la unidad de caudal se han ampliado para poder trabajar con filtros de mayores dimensiones y caudales más elevados en comparación con los requisitos originales de la norma ISO 11155. Los ensayos se realizan con diferentes aerosoles de ensayo (sal, aceite) y gases de ensayo. Los elementos filtrantes de diferentes diseños, así como los medios filtrantes, pueden colocarse en el conducto de ensayo mediante un adaptador de filtro. Se pueden determinar las siguientes características del filtro: curvas de presión diferencial, carga de polvo y eficiencia fraccional, en estricta conformidad con la norma ISO 11155-1 (DIN 71460-1), ensayos de adsorción en estricta conformidad con la norma ISO 11155-2 (DIN 71460-2) y registro de curvas de adsorción y desorción.
Normas
ISO 11155-1
ISO 11155-2
DIN 71460-1
DIN 71460-2
Ventajas
- canales de ensayo estancos al gas
- estructura modular
- alto grado de automatización
- secuencias de pruebas basadas en software
- informe normalizado
Aplicaciones
- control de calidad durante la fabricación de filtros
- investigación y desarrollo de nuevos materiales filtrantes y configuraciones de elementos filtrantes
- comparativa de diferentes elementos filtrantes

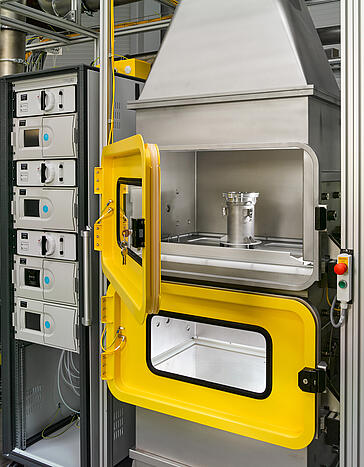

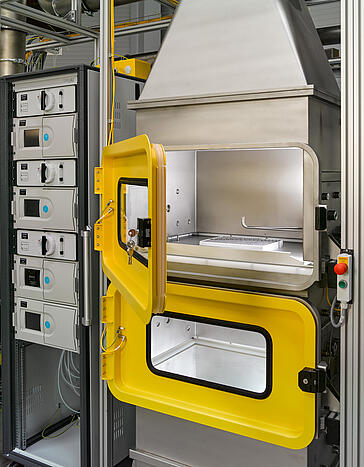

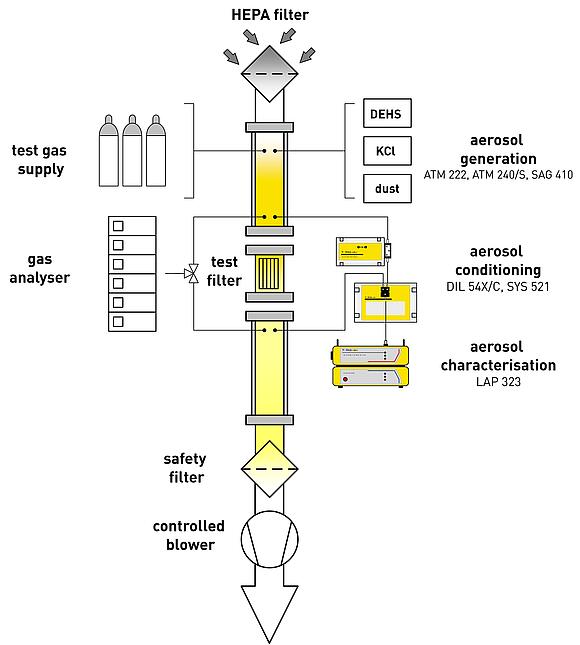

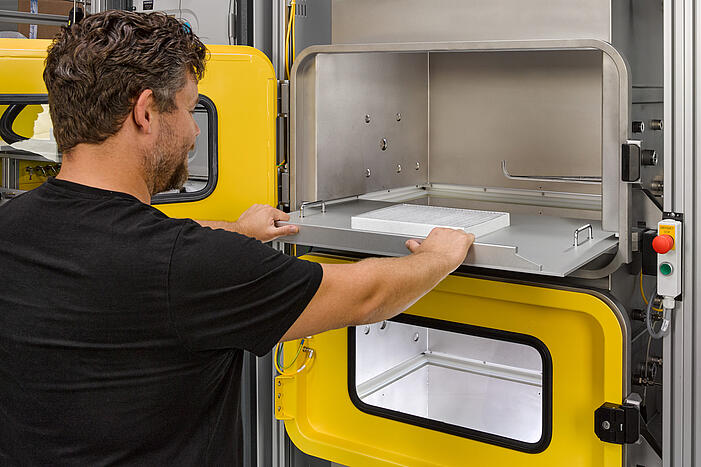

Se aspira un caudal volumétrico determinado a través de un filtro de entrada HEPA y del conducto de ensayo conectado. El filtro de ensayo puede montarse previamente en un adaptador de filtro e insertarse fácilmente en el conducto de ensayo.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| caudal de prueba | m³/h | 70 ... 1400 |
| rango de medición, presión diferencial | Pa | ≤ 1000 |
| dimensiones de la probeta | mm | ≤ 500 × 700 (opción de derivación: 100 cm²) |
| medio de funcionamiento, sustancia en aerosol | - | Polvo de ensayo fino ISO 12103-1 A2, DEHS, cloruro de sodio (NaCl), cloruro de potasio (KCl) |
| fluido de trabajo, gas | - | dióxido de nitrógeno, hidrógeno (otros bajo pedido) |
| medio de funcionamiento: gas/gas contaminante (estándar) | - | n-butano (80 ppm), tolueno (80 ppm), dióxido de azufre (30 ppm) |
| medio de funcionamiento, gas/gas contaminante (otros) | - | dióxido de nitrógeno (30 ppm), amoníaco (30 ppm), sulfuro de hidrógeno (0,4 ppm), acetaldehído (30 ppm) |
| fuente de alimentación | - | 3 x 400 V CA; 32 A; 50 Hz |
| sensores, gas | - | FID (sustancias orgánicas), fluorescencia UV (dióxido de azufre), CLD (óxidos de nitrógeno) |
| sensores, otros | - | temperatura, humedad relativa, presión barométrica |
| dimensiones (ancho × alto × profundidad) | mm | 5000 × 2750 × 3400 |
