Sistema de pruebas MBP 116
Sistema de ensayo MBP 116 para la realización de ensayos de múltiples parámetros en medios filtrantes, con un diseño que ahorra espacio gracias a su canal de flujo orientado verticalmente
El rendimiento de los medios filtrantes viene determinado fundamentalmente por parámetros como la presión diferencial, la eficiencia de filtración gravimétrica y la capacidad de retención de polvo.
1 / 5
galerie-produit v2.2 — 2026-08-05 11:07

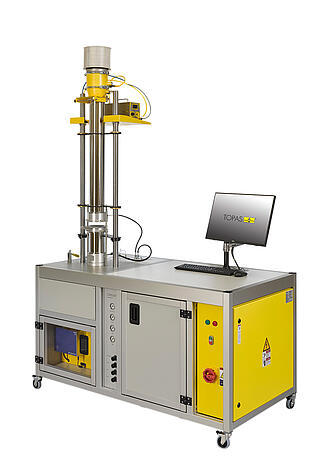

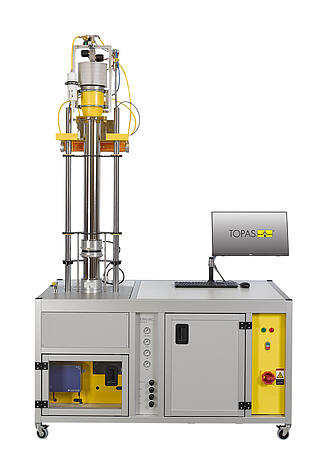

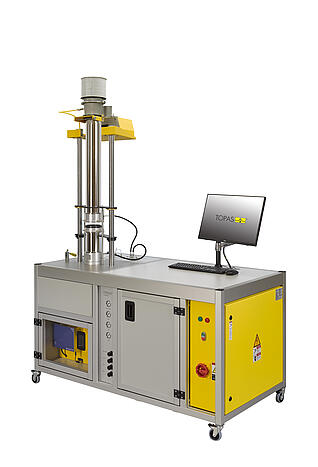

El sistema manual de ensayo de medios filtrantes Topas MBP 116 puede utilizarse para determinar estos parámetros de filtración en materiales laminados planos. Este banco de ensayos se ha diseñado como equipo de ensayo universal. Combina una configuración sencilla y robusta con un manejo y funcionamiento manuales y, por lo tanto, económicos. Gracias a la disposición vertical de su canal de ensayo, resulta especialmente adecuado para el ensayo de medios filtrantes según la norma ISO 5011.
Normas
ISO 5011
EN 13274-7
ISO 29463-3
ISO 29463-5
descargar
Ficha técnica del MBP 116Ventajas
- pruebas fiables y que ahorran tiempo para determinar la eficiencia gravimétrica del filtro, la capacidad de retención de polvo, la presión diferencial y la eficiencia de filtración fraccional

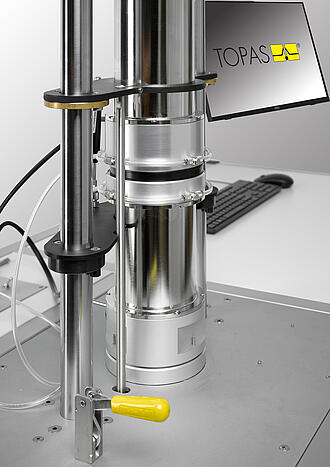

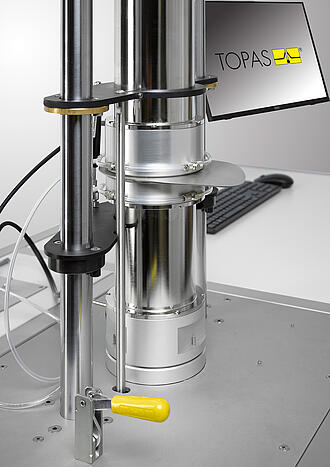

- Soportes para el filtro de prueba y el filtro de reserva, extraíbles por separado; se puede pesar sin necesidad de retirar el filtro
- filtro de reserva para proteger el caudalímetro en caso de que se produzca una perforación del filtro
- Generador integrado de aerosoles sólidos SAG 410 para caudales de alimentación de entre 1,5 y 20 g/h aproximadamente
Aplicaciones
- control de calidad de los medios filtrantes en láminas planas en lo que respecta a la holgura final y a la inspección de recepción
- pruebas de rendimiento de los materiales filtrantes durante la fase de investigación y desarrollo
- Unidad de caudal: bomba inyectora con un conjunto de boquillas críticas para ajustar diferentes caudales - El aire de ensayo se conduce a través de una sección de admisión especial para lograr una mezcla homogénea con el aerosol de ensayo - Filtro de ensayo con manejo manual - Generador de aerosol sólido intercambiable por diferentes modelos de la serie Topas SAG 410 - Control del generador de aerosol sólido integrado en el banco de pruebas - Dispersión del polvo de ensayo mediante una boquilla inyectora - Especialmente adecuado para polvos de ensayo según la norma ISO 12103-2 A2/A4
| Título del parámetro | Unidad | Valor |
|---|---|---|
| caudal de prueba | m³/h | 1,5 - 18 |
| rango de medición, presión diferencial | Pa | 5000 |
| medio de funcionamiento: gas/aire — suministro de aire comprimido | barra | 6 |
| fuente de alimentación | - | 110…230 V CA, 50/60 Hz |
| medio de funcionamiento, aerosol | - | DEHS, ISO 12103-1 A2 |
- Medición de la presión diferencial
- Medición de la eficiencia fraccional:<br/><br/> - Espectrómetro de aerosoles LAP 322<br /> - Sistema de dilución de aerosoles DIL 550<br /> - Unidad de conmutación de muestras SYS 520, controlable mediante el software del espectrómetro de aerosoles o a través de una interfaz serie
