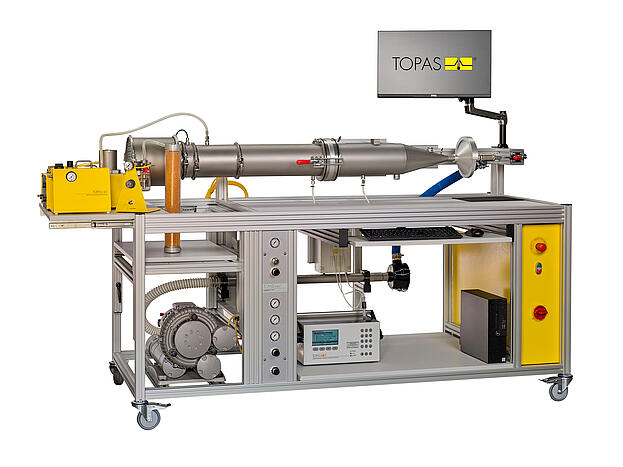

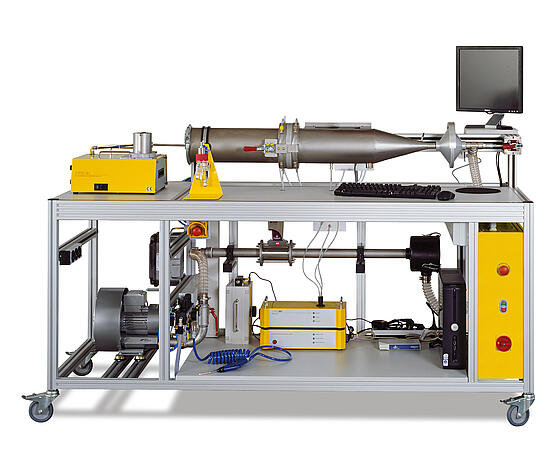

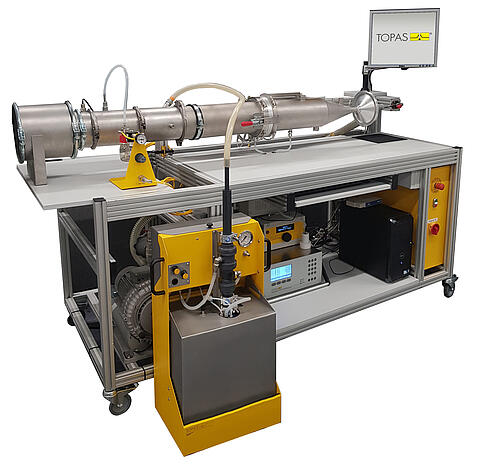

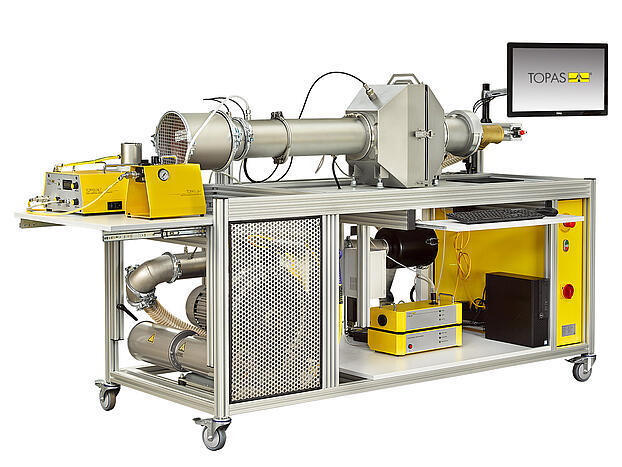

Sistema de pruebas AFC 132
Sistema de ensayo AFC132 para la caracterización de medios filtrantes y elementos filtrantes de pequeño tamaño
galerie-produit v2.2 — 2026-08-05 11:07
Normas
descargar
Ficha técnica del producto AFC 132Ventajas
- Posibilidad de utilizar diferentes tipos de aerosoles (aerosoles sólidos y líquidos)
- Su diseño flexible permite realizar modificaciones rápidas y futuras mejoras
- rango de caudal variable
- Excelente adaptación de los componentes gracias a la combinación de dispositivos Topas
- Software AFC132Win, fácil de usar, para la adquisición de datos y el control de bancos de pruebas
Aplicaciones
- pruebas de filtros según diversas normas
- Filtro de aire para ventilación general conforme a las normas ISO 16890 (descarga con TDC 585), EN 779 y ASHRAE 52.2
- filtros de alta eficiencia (EPA, HEPA y ULPA) ISO 29463
- Filtros de aire para habitáculos de vehículos de pasajeros según la norma DIN 714560-1/ISO/TS 11155-1
- Filtros de purificación del aire de admisión para motores de combustión interna y compresores, conformes a la norma ISO 5011
- desarrollo y optimización de los medios filtrantes de acuerdo con las normas internas de la empresa
- control de calidad durante la producción
- control de calidad de los medios filtrantes planos, ya sea como prueba final durante la producción o como control de entrada antes de su posterior procesamiento
El medio filtrante se sujeta en un soporte especial, lo que garantiza una fijación segura y hermética de la muestra durante el ensayo. Con unos sencillos pasos, el soporte se retira del canal de ensayo para cambiar el medio filtrante o para determinar su masa. Una rejilla de soporte evita una deformación excesiva de la muestra a caudales elevados. El filtro final (filtro absoluto), situado aguas abajo del filtro de ensayo, también se puede instalar y retirar fácilmente para determinar su masa. La eficiencia fraccional se determina con un contador óptico de partículas LAP 340 en un rango de tamaños de partículas de 0,2 a 10,0 µm. El muestreo entre las fases de entrada, salida y purga se controla mediante una unidad de conmutación de muestras SYS 520. Esto significa que solo se necesita un único dispositivo de medición de partículas. El tiempo de conmutación de la unidad de conmutación de muestras SYS 520 puede ajustarse libremente por el usuario. Si es necesario, se puede suministrar un sistema de dilución Topas de la serie DIL 55x o un espectrómetro de aerosoles LAP 322 con un rango de tamaños de partículas de 0,2 a 40 µm.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| caudal de prueba | m³/h | 0,4 ... 40 o 2 ... 64 |
| aerosol de prueba | - | específicos para cada cliente (DEHS, aceite de parafina, NaCl, PSL, ...) |
| dimensiones de la probeta | - | diameter ≤ 150 mm |
| medio de funcionamiento: gas/aire | - | aire acondicionado adecuado para ensayos estándar |
| medio de funcionamiento: gas/aire — suministro de aire comprimido | barra | 6 |
| fuente de alimentación | - | 400 VAC, 16 A |
| condiciones ambientales, temperatura | °C | 0 ... 50 |
| condiciones ambientales, humedad relativa | % | 0 ... 100 |
| dimensiones (ancho × alto × profundidad) | mm | 2100 × 1400 × 850 |
| peso | kg | aprox. 300 |
- Generador de polvo SAG 410/L
- atomizador generador de aerosol ATM 220
- Espectrómetro láser de tamaño de partículas en aerosol LAP 323
- Generador de aerosol con atomizador ATM 240/S
- contador de partículas LAP 340/L
