Sistema de ensayo AFC 132 QC HEPA

Sistema de ensayo AFC 132 QC HEPA para el control de calidad durante la producción de elementos filtrantes HEPA de pequeño tamaño

Este sistema de ensayo de filtros de aire está diseñado para cumplir los requisitos de las normas EN 1822-4 e ISO 29463-4, apéndice E: «Ensayo de eficiencia y fugas para partículas de 0,3 µm a 0,5 µm».

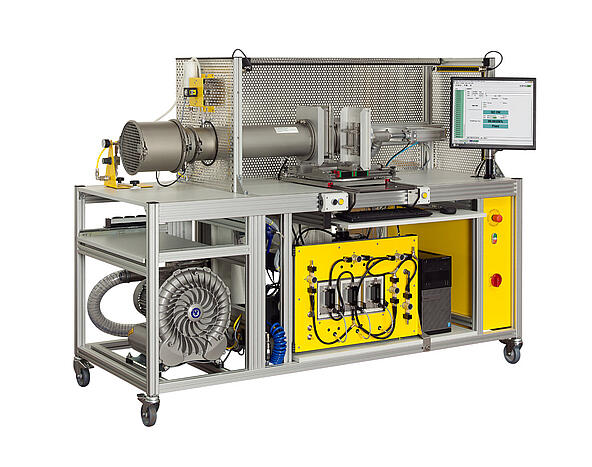

Banco de pruebas para elementos filtrantes AFC132 QC HEPA, vista frontal

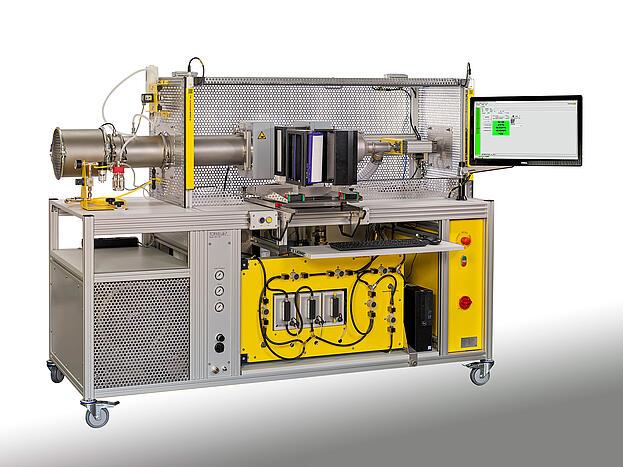

Banco de pruebas para elementos filtrantes AFC132 QC HEPA, vista frontal
Banco de pruebas para elementos filtrantes AFC132 QC HEPA, vista frontal
Banco de pruebas para elementos filtrantes AFC132 QC HEPA, vista frontal
1 / 2

galerie-produit v2.2 — 2026-08-05 11:07

Esta parte de la norma se refiere a los elementos filtrantes que no pueden someterse a análisis debido a su diseño geométrico. En este caso, basta con determinar la eficiencia de filtración integral para el control de calidad.

Normas

EN 1822-4/E
EN 1822-5
ISO 29463-4/F
ISO 29463-5

descargar

Ficha técnica del AFC 132 QC HEPA
¿Te interesa? Estaremos encantados de asesorarte

Ventajas

  • diseño de un sistema de ensayo compacto
  • diseñado para un funcionamiento en producción las 24 horas del día, los 7 días de la semana
  • tiempo de ciclo rápido (30 s) para reducir la duración de la prueba por filtro
  • adaptador de filtro a medida para diferentes elementos filtrantes HEPA de pequeño tamaño, fácil de cambiar (5 min)
  • alto grado de automatización para reducir al mínimo la intervención del operador
  • configuración libre de la eficiencia del filtro de destino

Aplicaciones

  • pruebas de eficiencia de elementos filtrantes HEPA de pequeño tamaño
  • confirmación de la clase nominal del filtro HEPA
  • adecuado para el control integrado de la producción de filtros

En comparación con el procedimiento alternativo de ensayo con hilo de aceite, este método ofrece resultados mucho más fiables y rápidos en elementos filtrantes defectuosos. Además, los filtros se ven mucho menos afectados por el aerosol de ensayo generado durante el procedimiento. El aerosol de ensayo necesario se produce mediante un generador de aerosoles especial (ATM 221) utilizando el líquido de ensayo DEHS estándar. Para la medición de la concentración aguas arriba se utiliza un contador óptico de partículas en combinación con sistemas de dilución autoajustables en cascada (DIL 540/C). Un contador óptico de partículas paralelo determina la concentración numérica de partículas aguas abajo. La eficiencia del filtro resultante se compara con la eficiencia nominal del filtro, lo que da lugar a un resultado final de «aprobado» o «suspenso» para cada filtro ensayado.

Título del parámetro Unidad Valor
caudal de prueba m³/h 25 ... 130
duración del ciclo de prueba s 30
rango de medición, presión diferencial Pa 0 .... 3000 (± 1 % del valor final)
dimensiones de la probeta mm máx. 300 × 300 × 300
fuente de alimentación - 3 x 400 V CA, 50/60 Hz, 16 A
medio de funcionamiento, sustancia en aerosol - específicos para cada cliente (DEHS, aceite de parafina, NaCl, etc.)
instrumentos de medición de partículas - contador de partículas (de 4 u 8 canales) con bomba de vacío
sensores, otros - temperatura, humedad relativa, presión atmosférica
dimensiones (ancho × alto × profundidad) mm 2000 × 1500 × 1000
peso kg aprox. 600
