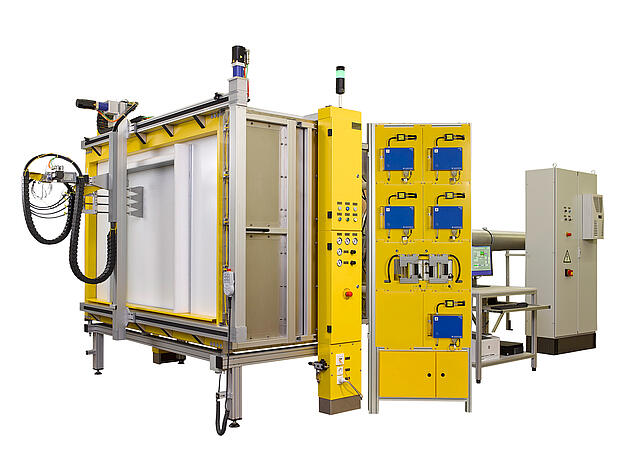

Sistema de pruebas AFS 150

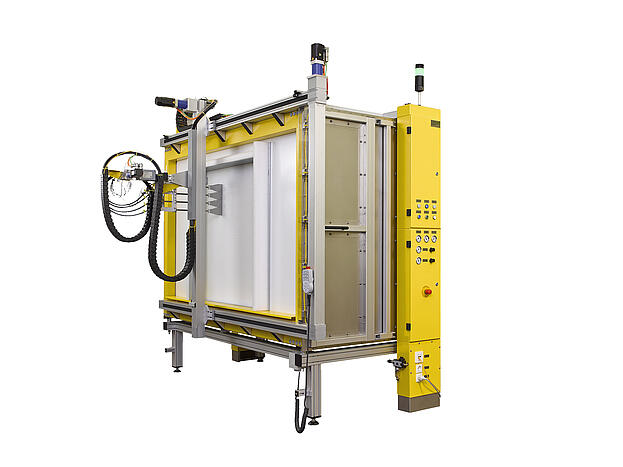

El filtro de ensayo, fijado en el soporte, es atravesado por un caudal de ensayo y se le aplica un aerosol de ensayo. La detección de fugas y la medición de la eficiencia de filtración se realizan de forma automática. Se registran los datos y resultados pertinentes del ensayo. El sistema funciona en modo de sobrepresión. El aire de ensayo se extrae del aire ambiente y se purifica mediante un filtro HEPA tras pasar por el dispositivo de medición de caudal. Detrás del filtro que se va a someter a ensayo se encuentra el carro de barrido con la sonda de muestreo del contador de partículas situado aguas abajo. La adquisición de datos, así como el control de todo el sistema, se realiza mediante el ordenador situado en una mesa móvil independiente. A lo largo de todo el proceso de ensayo (barrido), se miden de forma continua las concentraciones de aire sin filtrar y de aire limpio, cada una con un contador de partículas independiente. A partir de las partículas contadas durante el ensayo en el lado aguas abajo (lado del aire limpio) del filtro de ensayo, se calcula la eficiencia de filtración total y se muestran gráficamente las posibles fugas.
