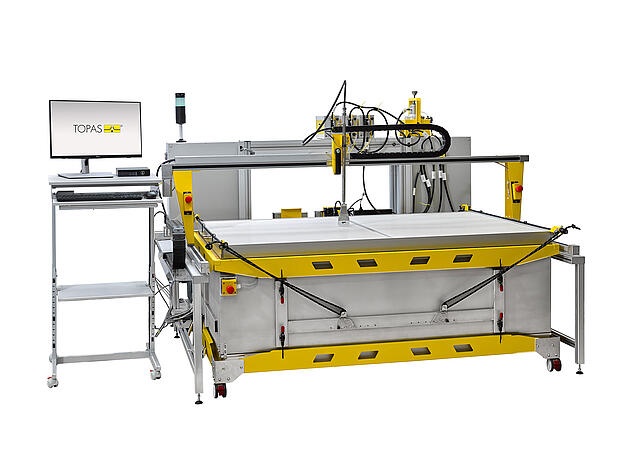

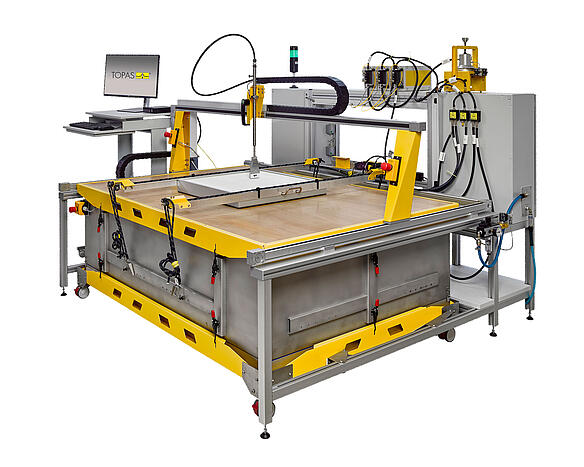

Sistema de pruebas AFS 152/A
Sistema de ensayo AFS 152/A para el ensayo automatizado por barrido de filtros HEPA y ULPA según las normas ISO 29463-4 (EN 1822-4) e ISO 29463-5 (EN 1822-5)
galerie-produit v2.2 — 2026-08-05 11:07
Normas
Ventajas
- procedimientos de ensayo automatizados, adquisición y análisis de datos
- informes definidos por el usuario como prueba de la calidad del filtro
- alto rendimiento de filtrado y, al mismo tiempo, detección de las fugas más pequeñas
- alta precisión y reproducibilidad en las mediciones
- El sistema de barrido automático se puede actualizar en los sistemas AFS 152 ya instalados.
Aplicaciones
- escaneo automatizado de los elementos filtrantes de los paneles, conforme a la norma ISO 29463-4, para detectar fugas y determinar la eficiencia local
- determinación de los rendimientos integrales según la norma ISO 29463-5
- ensayo de los medios filtrantes según la norma ISO 29463-3
- pruebas de presión diferencial

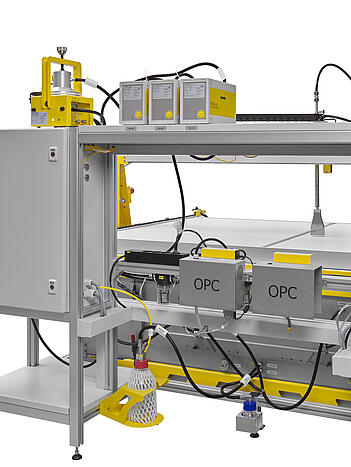

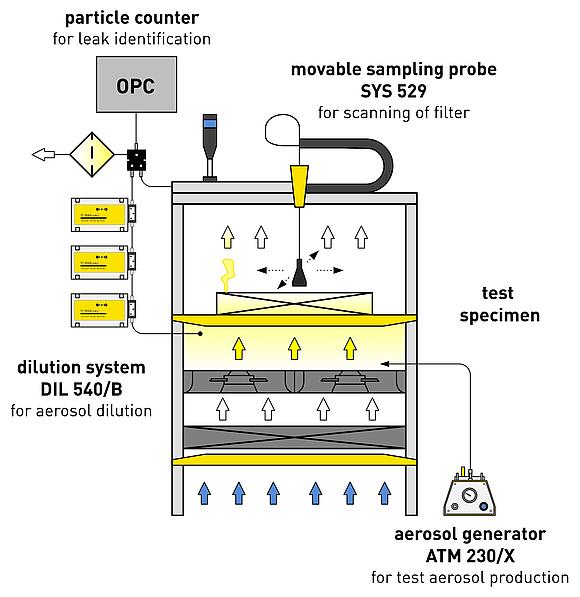

En la unidad de entrada se genera un caudal volumétrico definido, y el aire de ensayo se suministra al sistema a través de un filtro de entrada HEPA. Se introduce un aerosol de ensayo en el flujo de aire de ensayo, principalmente DEHS; alternativamente, también pueden utilizarse otras sustancias a base de aceite o partículas de PSL. El filtro sometido a ensayo se monta en el adaptador de la unidad de entrada. Una sonda de muestreo escanea todo el filtro, así como el marco del mismo. Para medir la concentración de aerosol, una bomba de vacío genera un caudal a través de un contador óptico de partículas. Este detecta partículas en el rango de tamaño de (0,1 - 1,0) µm. Una unidad de conmutación permite seleccionar entre un filtro de protección HEPA, el punto de medición aguas arriba y el punto de medición aguas abajo. Durante la medición aguas arriba, el aerosol se hace pasar además a través de un sistema de dilución. La relación de dilución y la concentración de aerosol se ajustan automáticamente en función de la clase de filtro y el caudal.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| caudal de prueba | m³/h | 300 ... 4000 |
| rango de medición, presión diferencial | Pa | máx. 400 |
| velocidad de escaneo | mm/s | 5 ... 100 |
| dimensiones de la probeta (ancho × alto × profundidad) | mm | mín. 305 × 305 × 30 máx. 1830 × 1220 × 300 |
| medio de funcionamiento, sustancia en aerosol | - | DEHS, aceite de parafina, PSL |
| medio de funcionamiento: gas/aire — suministro de aire comprimido | barra | 5,5 ... 7 |
| fuente de alimentación | - | 230 V CA, 16 A, 50/60 Hz |
| instrumentos de medición de aerosoles | - | Contador óptico de partículas (OPC) |
| tecnología de generación de aerosoles | - | ATM 230/H (DEHS, aceite de parafina), ATM 240/L (PSL) |
| dimensiones (ancho × alto × profundidad) | mm | 2300 × 1900 × 2000 |
