Sistema de pruebas AFS 155
Sistema de ensayo AFS 155 para la prueba de fugas en las roscas de aceite de los filtros HEPA según la norma ISO 29463-4 (EN 1822-4)
La prueba del hilo de aceite mencionada en la norma ISO 29463-4 (1822-4), anexo A, se utiliza para comprobar visualmente la ausencia de fugas en los filtros HEPA. Este sencillo procedimiento de control de calidad puede constituir una alternativa al método de escaneo.
1 / 2
galerie-produit v2.2 — 2026-08-05 11:07
La prueba del hilo de aceite (prueba DOP) también es aplicable si el método de escaneo no resulta totalmente adecuado debido al diseño del filtro (por ejemplo, disposiciones en forma de V).
Normas
ISO 29463-4
EN 1822-4
Ventajas
- solución rentable para la comprobación de estanqueidad de filtros hasta el grupo H (clases de filtro H13 y H14)
- fácil manejo manual
- condiciones de ensayo constantes gracias a los parámetros de ensayo preajustables
- realización eficaz de pruebas en un mayor número de casos con parámetros de prueba preajustados
- Soporte para filtros flexible y fácilmente configurable para filtros de diferentes dimensiones
Aplicaciones
- Prueba visual integral de estanqueidad de los filtros HEPA/ULPA

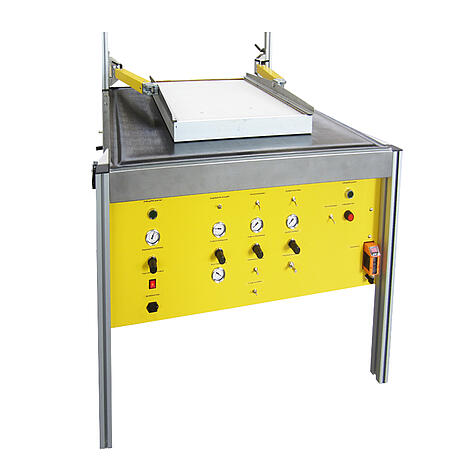

El elemento filtrante (muestra) se monta horizontalmente en el banco de pruebas, con el lado de entrada hacia abajo, y se fija mediante un dispositivo de sujeción de accionamiento neumático. Para realizar el ensayo, el filtro se expone a un flujo de aerosol polidisperso de gotas de aceite (DEHS). Cualquier fuga existente se hace visible mediante un hilo de aceite ascendente en el lado de salida (parte superior) del filtro.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| caudal de prueba | l/min | 50 ... 600 |
| dimensiones de la probeta (ancho × alto × profundidad) | mm | mín. 305 × 305 × 30 | máx. 915 × 800 × 300 |
| medio de funcionamiento, sustancia en aerosol | - | DEHS |
| medio de funcionamiento: gas/aire — suministro de aire comprimido | barra | 6 |
| fuente de alimentación | - | 230 VAS 1A |
| dimensiones (ancho × alto × profundidad) | mm | 1200 × 610 × 910 |
| peso | kg | aprox. 100 |

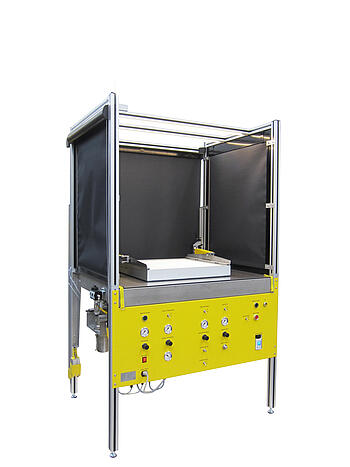

- Vivienda y rayos
