Sistema de pruebas AFS 151

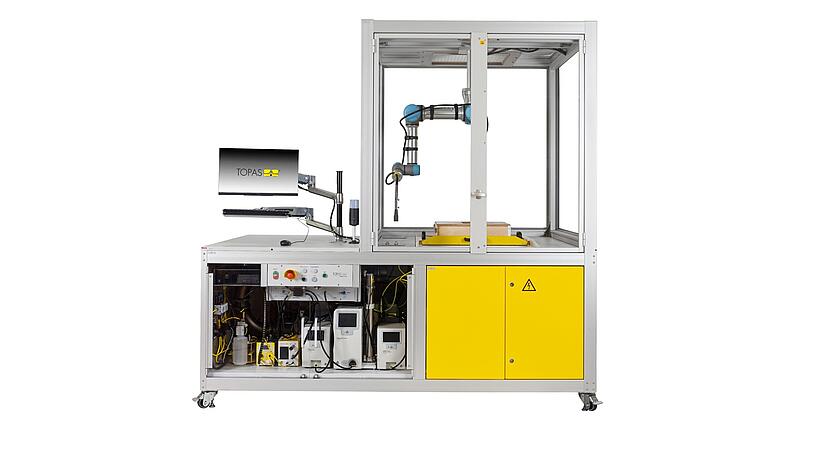

Sistema robótico de escaneo de filtros HEPA/ULPA AFS 151

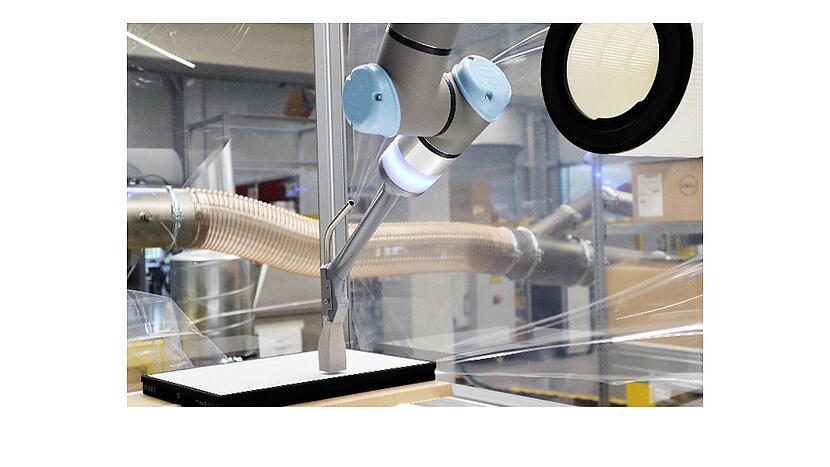

El sistema de ensayo de barrido de filtros AFS 151 se utiliza para determinar la eficacia de filtración integral y local de partículas, así como para la detección de fugas en elementos filtrantes bidimensionales y tridimensionales.
1 / 4
galerie-produit v2.2 — 2026-08-05 11:07
Gracias a su diseño modular, se pueden utilizar diferentes tipos de aerosoles de ensayo, como DEHS, aceite de parafina y PSL. Por defecto, se utilizan contadores ópticos de partículas (OPC) para las pruebas de eficiencia y la detección de fugas, pero también se pueden realizar mediciones SMPS o pruebas con aerosoles clasificados según la DMA en combinación con contadores de partículas por condensación (CPC). El sistema de ensayo inicial está diseñado para filtros de panel y cartuchos HEPA/ULPA utilizados a caudales moderados. Previa solicitud, esta configuración puede ampliarse para caudales más elevados.
Normas
ISO 29463-4
ISO 29463-5
descargar
Ficha técnica del producto AFS 151Ventajas
- primera solución comercial para el escaneo automático tridimensional de filtros
- El operador puede definir todas las dimensiones de las muestras de filtrado dentro del ámbito de trabajo del robot.
- La programación del robot, a cargo de Topas, permite una rápida implementación de nuevos conceptos de escaneo
Aplicaciones
- desarrollo de productos y control de calidad de los filtros HEPA/ULPA
- análisis de filtros de panel y cartuchos filtrantes
- Escaneo tridimensional de filtros en V

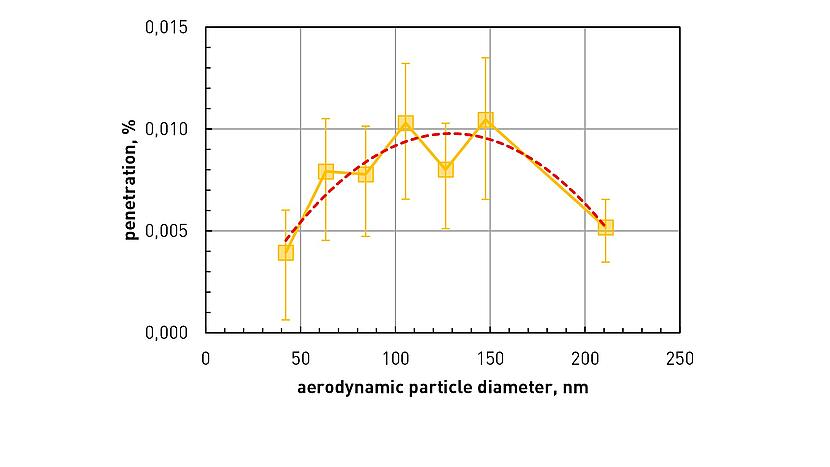

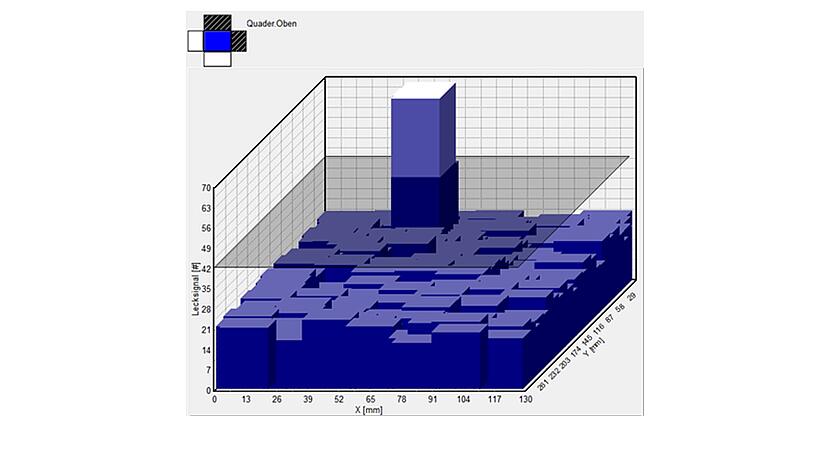

El banco de pruebas multifuncional del AFS 151 permite realizar ensayos de eficiencia de filtración integral mediante el uso de un conjunto de campana adecuado para llevar a cabo un rápido control de la producción. Además, los filtros pueden someterse a análisis de detección de fugas y de eficiencia local en intervalos de tiempo moderados utilizando un aerosol de ensayo polidisperso. Trabajando por etapas con un aerosol clasificado, se pueden determinar curvas MPPS fiables durante el desarrollo del filtro.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| caudal de prueba | m³/h | 1 ... 300 |
| rango de medición, presión diferencial | Pa | 50 ... 5000 |
| velocidad de escaneo | mm/s | 5 ... 100 |
| dimensiones de la probeta (ancho × alto × profundidad) | mm | filtro de panel (50 ... 500 × 30 ... 500 × 7 ... 280), cartuchos filtrantes (40 ... 350 × 40 ... 350 × 45 ... 600) |
| medio de funcionamiento, sustancia en aerosol | - | DEHS, aceite de parafina, PSL |
| medio de funcionamiento: gas/aire — suministro de aire comprimido | barra | máx. 6,0 |
| fuente de alimentación | - | 3 x 400 V CA, 32 A |
| tecnología de generación de aerosoles | - | ATM 222 (DEHS), ATM 233 (aceite de parafina), ATM 240/L (PSL) |
| instrumentos de medición de aerosoles | - | Contador óptico de partículas (OPC), contador de partículas por condensación (CPC), analizador de tamaño de partículas por movilidad de barrido (SMPS) |
| dimensiones (ancho × alto × profundidad) | mm | 4000 × 4000 × 3000 |
- ATM 222: Atomizador y generador de aerosoles para DEHS
- ATM 233: Atomizador generador de aerosol para aceite de parafina
- Generador de aerosoles con atomizador ATM 240/L para PSL
