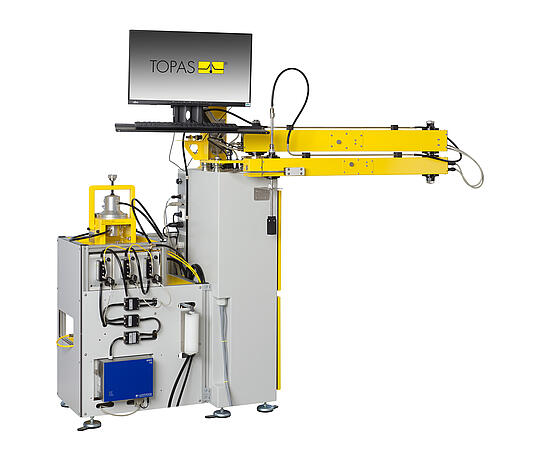

Sistema de pruebas AFS 152
Sistema de ensayo AFS 152 para el ensayo de barrido manual de filtros HEPA y ULPA según las normas ISO 29463-4 (EN 1822-4) e ISO 29463-5 (EN 1822-5)
El objetivo principal de este sistema de ensayo de filtros de aire es determinar la calidad de los filtros HEPA y ULPA en el marco del control de producción del fabricante.
1 / 2
galerie-produit v2.2 — 2026-08-05 11:07
En su configuración estándar, el escáner manual de filtros se adapta a un banco de pruebas de filtros ya existente. La generación de aerosoles se realiza mediante el generador de aerosoles con atomizador Topas ATM 226, utilizando el líquido de ensayo estándar DEHS. Para la medición de la concentración aguas arriba, se utiliza un contador óptico de partículas en combinación con sistemas de dilución autoajustables en cascada DIL 540. Una sonda de barrido con un sofisticado sistema de coordenadas x-y se desplaza manualmente para realizar el barrido aguas abajo de toda la superficie del filtro, así como del marco del mismo. Se utiliza el mismo contador óptico para la medición de la concentración aguas abajo mediante una unidad de conmutación de muestras SYS 520.
Normas
ISO 29463-3
ISO 29463-4
ISO 29463-5
EN 1822-3
EN 1822-4
EN 1822-5
Ventajas
- Escaneo manual, medición automática
- documentación del área escaneada
- Informe de ensayo que cumple plenamente con los requisitos de la norma
- diseño muy compacto, ocupa poco espacio
Aplicaciones
- Clasificación de los filtros HEPA y ULPA
- ensayos conforme a las normas ISO 29463 y EN 1822
| Título del parámetro | Unidad | Valor |
|---|---|---|
| caudal de prueba | m³/h | máx. 1200 |
| rango de medición, presión diferencial | Pa | máx. 400 |
| dimensiones de la probeta | mm | 1220 x 610 x 300 |
| medio de funcionamiento, sustancia en aerosol | - | DEHS, PSL |
| medio de funcionamiento: gas/aire — suministro de aire comprimido | barra | 6 |
| fuente de alimentación | - | 230 VAC 10 A |

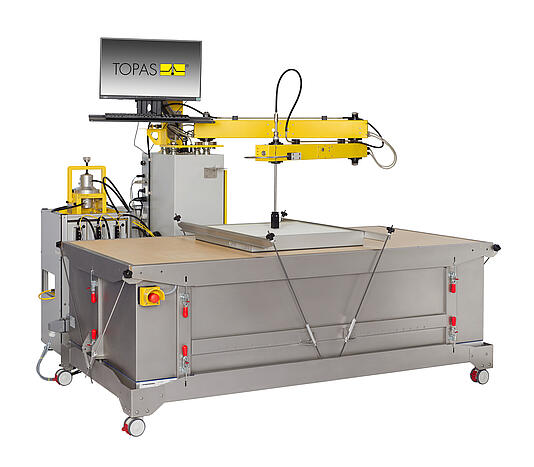

- caja de filtrado
- Analizador de medios filtrantes AFS 153
