Sistema de pruebas AFC 136

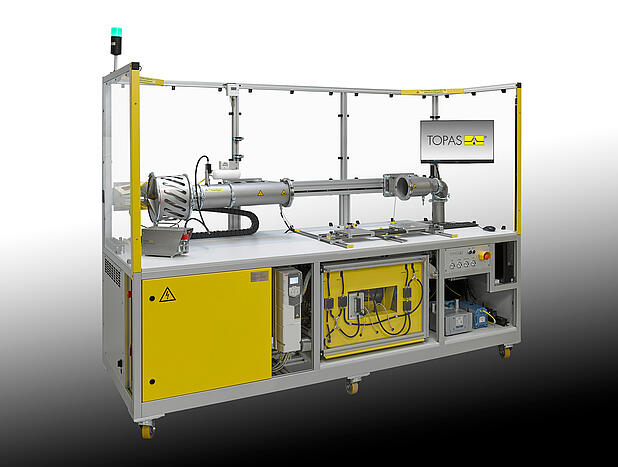

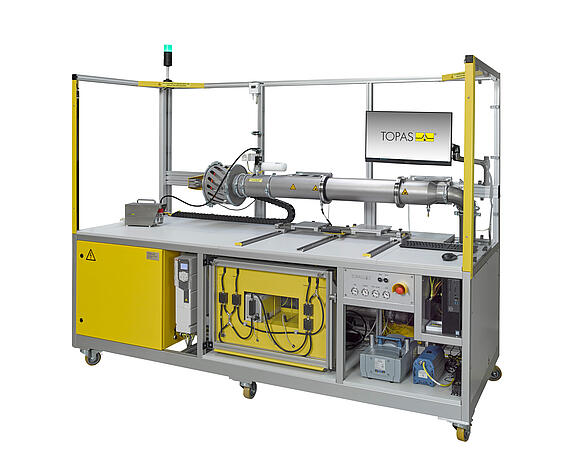

Sistema de ensayo AFC 136 para el control de la producción de elementos filtrantes (por ejemplo, filtros de escape, filtros HEPA)
Con el fin de realizar una inspección al 100 % de la eficacia de separación de los filtros integrales durante la producción, especialmente en el caso de los filtros de escape y los filtros HEPA utilizados en aspiradoras y purificadores de aire portátiles.
1 / 2
galerie-produit v2.2 — 2026-08-05 11:07
El control de la producción exige ciclos de ensayo cortos, al tiempo que se utilizan tecnologías robustas, compactas, que requieran un mantenimiento reducido y sean seguras. Por lo tanto, un ciclo de ensayo incluye el suministro, la caracterización analítica y la retirada de la muestra de ensayo. Gracias a su concepto de medición y a su alto grado de automatización, el AFC 136 permite realizar ensayos fiables con tiempos de medición de 30 s. Para garantizar una trazabilidad completa, los datos de ensayo obtenidos pueden integrarse directamente en las bases de datos internas combinando el sistema de ensayo de filtros con técnicas de identificación de las muestras de ensayo (por ejemplo, un escáner de códigos de barras o de códigos QR).
descargar
Ficha técnica del producto AFC 136 PCVentajas
- sistema de pruebas diseñado para funcionar las 24 horas del día, los 7 días de la semana, con funciones de seguridad automatizadas
- ciclos de ensayo cortos (alimentación, análisis, evacuación) para evaluar la eficiencia de separación y la caída de presión
- Los criterios de calidad relativos a la eficiencia de separación y la caída de presión se pueden configurar libremente.
- carga mínima de la probeta (mayor vida útil de los productos)
Aplicaciones
- Control de la producción de la eficiencia de separación integral de los filtros de partículas de escape (GPF, DPF)
- control de calidad de los filtros HEPA o de los cartuchos filtrantes, por ejemplo, de los sistemas de aspiración industriales
- investigación y desarrollo sobre cualquier tipo de elemento filtrante de aire de pequeño tamaño

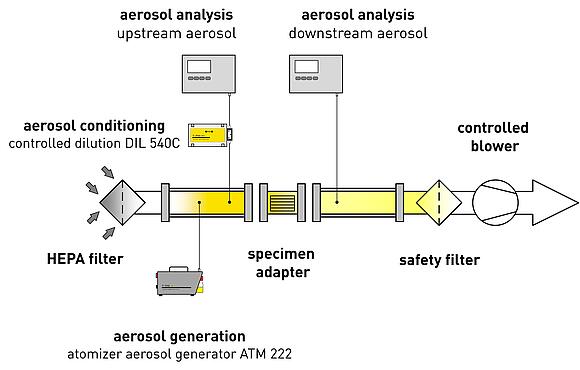

Un ventilador controlado aspira un caudal volumétrico definido del ambiente a través de un filtro de entrada HEPA, el conducto de ensayo y un filtro de seguridad. El conducto de ensayo se compone de tres secciones funcionales, a saber: i) la generación y caracterización del aerosol de ensayo (aerosol aguas arriba), ii) la incorporación de la muestra de ensayo (adaptador de muestra) y iii) la caracterización del aerosol aguas abajo.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| caudal de prueba | m³/h | 40 ... 440 (1200) |
| rango de medición, tamaño de las partículas | µm | 0,1 ... 1 (OPC) |
| rango de medición, tamaño de las partículas | µm | 0,001 ... 1 (CPC) |
| duración del ciclo de prueba | s | aprox. 30 |
| aerosol de prueba | - | específicos para cada cliente (DEHS, ...) |
| dimensiones de la probeta | - | diámetro ≤ 300; longitud ≤ 850 |
| suministro de aire comprimido | barra | 4,0 ... 6,0 |
| fuente de alimentación | - | 3 x 400 V CA, conexión fija, corriente nominal 30 A, fusible previo de 32 A |
| diámetro interior del conducto | mm | 150 |
| aerosol - instrumentos analíticos | - | específicos del cliente (p. ej., OPC, CPC, ...) |
| sensores, otros | - | temperatura, humedad relativa, presión atmosférica |
| dimensiones (ancho × alto × profundidad) | mm | 2800 × 2100 × 1200 |
| peso | kg | aprox. 800 |
- Espectrómetro de tamaño de partículas de aerosol LAP 323
- portafiltros a medida
- Software del sistema de pruebas AFCWin
