Spectromètre à aérosols LAP 324
Spectromètre d'aérosols LAP 324 destiné à l'analyse de la distribution granulométrique et de la concentration en nombre de particules dans les aérosols, technologie à double longueur d'onde
Le spectromètre à aérosol laser LAP 324 est un instrument d'analyse permettant de caractériser, avec une haute résolution, à la fois la concentration en nombre et la distribution granulométrique des particules en suspension dans l'air.
Conformément à la norme ISO 21501-1, le spectromètre repose sur le principe de mesure de la diffusion de la lumière par une particule unique, en utilisant soit une lumière monochromatique, soit une lumière polychromatique. C'est pourquoi le LAP 324 est équipé de deux diodes laser différentes (rouge, bleue) pouvant fonctionner en parallèle (technologie Dual Wave-length®) ou individuellement. L'écran tactile permet de régler et de commander l'appareil, et affiche l'évolution de la concentration mesurée ainsi que la distribution granulométrique.
Normes
ISO 21501-1
ISO 18562-2
VDI 3867-4
IEC 63986-2-1
télécharger
fiche produit LAP 324Avantages
- fonctionnement autonome ou assisté par ordinateur
- précision élevée de la classification des particules
- large plage de concentration en nombre de particules
- fonctionnement avec une ou deux sources lumineuses
Applications
- analyse haute résolution des aérosols
- essais et caractérisation des filtres
- analyses des aérosols en intérieur
- recherche fondamentale sur les aérosols
- tests toxicologiques

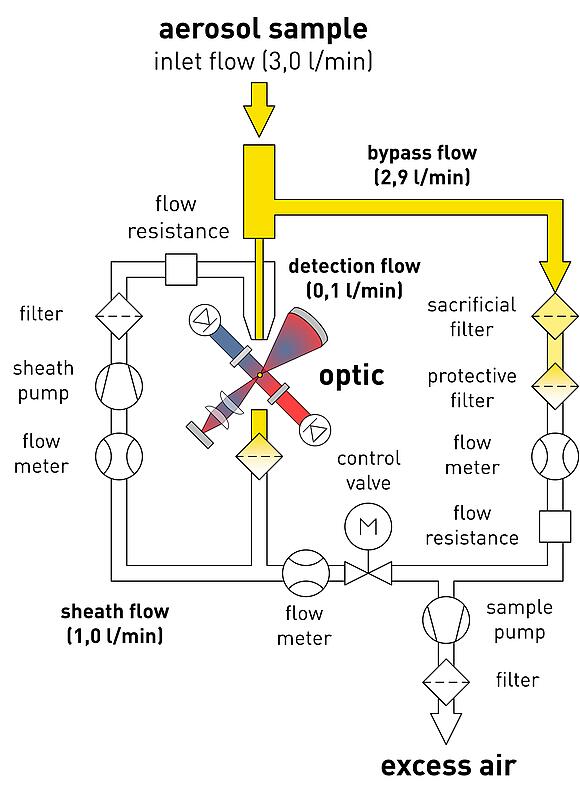

À l'intérieur du spectromètre à aérosols, le débit d'aérosols prélevé est d'abord divisé en un débit de détection effectif et un débit de dérivation. Le débit de détection effectif, non modifié, est acheminé directement vers la cellule de mesure. Afin d’éviter les artefacts analytiques, le débit de détection effectif est enveloppé (focalisation aérodynamique) par le débit de dérivation préalablement filtré. Deux diodes laser à longue durée de vie, émettant à des longueurs d’onde différentes, situées dans la cellule de mesure, éclairent les particules qui la traversent. La lumière diffusée est captée par un photodétecteur. Ces signaux sont convertis en signaux électriques puis traités.
| Titre du paramètre | Unité | Valeur |
|---|---|---|
| grandeurs mesurées | - | concentration en nombre de particules, distribution granulométrique |
| plage de mesure, taille des particules | µm | 0,15 ... 40 |
| plage de mesure, concentration | #/cm³ | 20 000 au maximum |
| résolution, durée de mesure | s | ≥ 1 (variable réglable) |
| résolution, granulométrie | - | 128 canaux au maximum (réglable) |
| débit d'essai | l/min | 3,0 (cellule de mesure de 0,1) |
| alimentation électrique | - | 110 - 230 V CA (50 - 60 Hz) ; 12 V CC (4,2 A) |
| source lumineuse | Diode laser rouge (660 nm, 30 mW) ; diode laser bleue (450 nm, 60 mW) | |
| interface de communication | - | Ethernet, USB-C, RS232 |
| dimensions (l × h × p) | mm | 220 × 380 × 200 |
| poids | kg | 9,4 |
- étui de transport
- Unité de commutation d'échantillons SYS 520
- Logiciel PASWin (fourni) PASWin
- Système de dilution DIL
