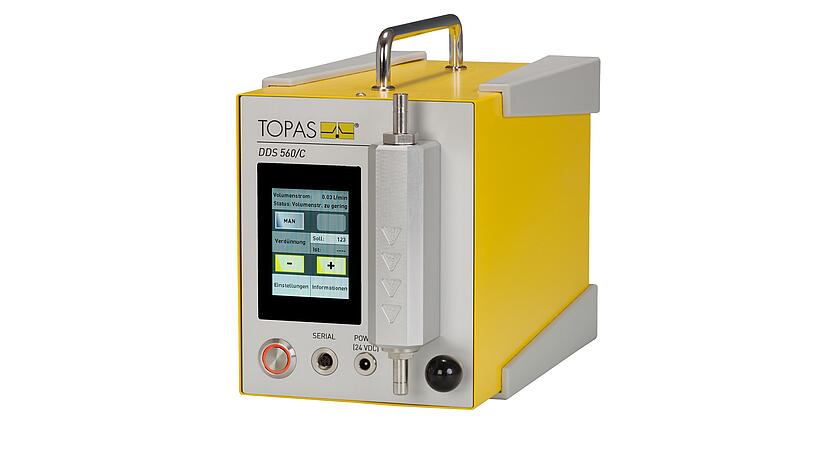

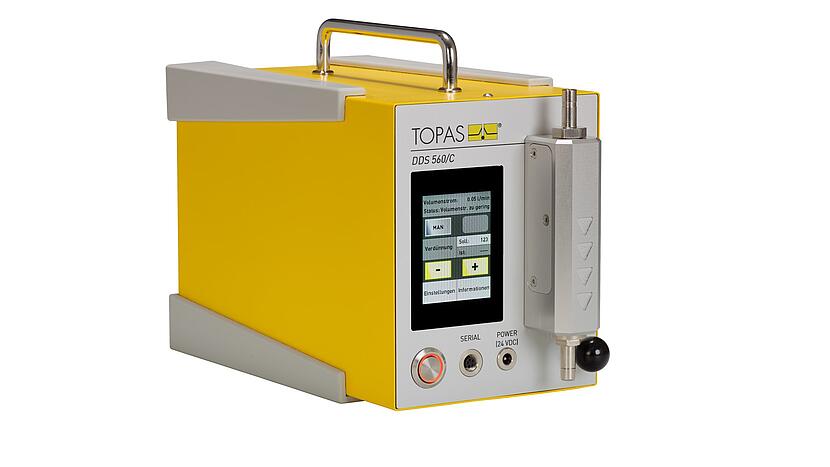

Sistema de dilución dinámica DDS 560/C
Sistema de dilución dinámica DDS 560/C para la dilución regulable de aerosoles a caudales de aire variables
El DDS 560/C es un sistema de acondicionamiento de aerosoles que permite reducir de forma libre y definida las concentraciones de partículas. Además, el sistema de dilución puede funcionar de forma pasiva con distintos caudales de muestra de aerosol.
1 / 4
galerie-produit v2.2 — 2026-08-05 11:07
El acondicionamiento de los aerosoles mediante dilución es una medida básica para el análisis de los mismos. Por ejemplo, numerosos instrumentos de análisis de aerosoles están limitados a niveles de concentración específicos. Las concentraciones demasiado elevadas pueden dar lugar a una estimación errónea de las características de los aerosoles debido a la reincorporación de partículas depositadas, a efectos de coincidencia en los contadores ópticos de partículas o a una neutralización bipolar insuficiente durante los análisis de movilidad diferencial.
Normas
VDI 3491-6
VDI 3491-15
descargar
Ficha técnica del DDS 560/CVentajas
- factor de dilución ajustable libremente en un amplio rango (aproximadamente una década)
- compatible con diversos instrumentos de análisis de aerosoles (es decir, con caudal variable)
- reajuste automático del valor de ajuste de la dilución
- Funcionamiento autónomo o por control remoto con supervisión de parámetros
Aplicaciones
- calibración de instrumentos de análisis de aerosoles
- análisis de aerosoles en interiores
- medidas de seguridad laboral
- investigación básica

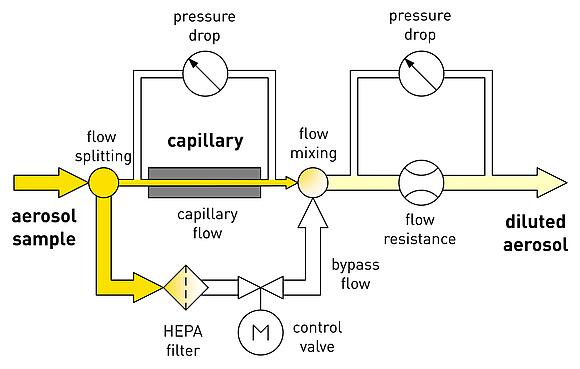

El principio de funcionamiento del DDS 560/C se basa en la división del caudal de la muestra de aerosol en un caudal de derivación y un caudal capilar. Todas las partículas presentes en el caudal de derivación son eliminadas por un filtro HEPA. El caudal capilar es considerablemente inferior al caudal de derivación. Tanto el caudal capilar como el caudal total se determinan mediante la medición de la caída de presión. La válvula de control situada en la vía del caudal de derivación sirve para ajustar dicho caudal y, por lo tanto, la relación de dilución. Tras el capilar, todos los caudales se unen.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| parámetro de configuración | - | factor de dilución |

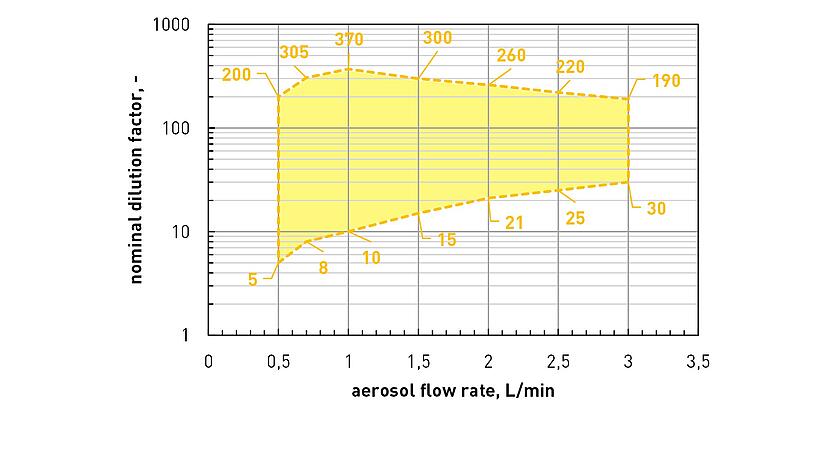

| rango de ajuste (en función del caudal) | - | 5 ... 200 (a 0,5 l/min); 10 ... 370 (a 1,0 l/min); 30 ... 190 (a 3,0 l/min) |
| configuración de la resolución | - | por pasos de 1 o 10 |
| caudal volumétrico, entrada | L/min | 0,5 ... 3,0 (variable de forma continua) |
| fuente de alimentación | - | 24 V CC (adaptador de corriente) |
| medio de funcionamiento | - | aire (otros bajo pedido) |
| interfaz de comunicación | - | RS232 (M9 IP67, 5 polos) |

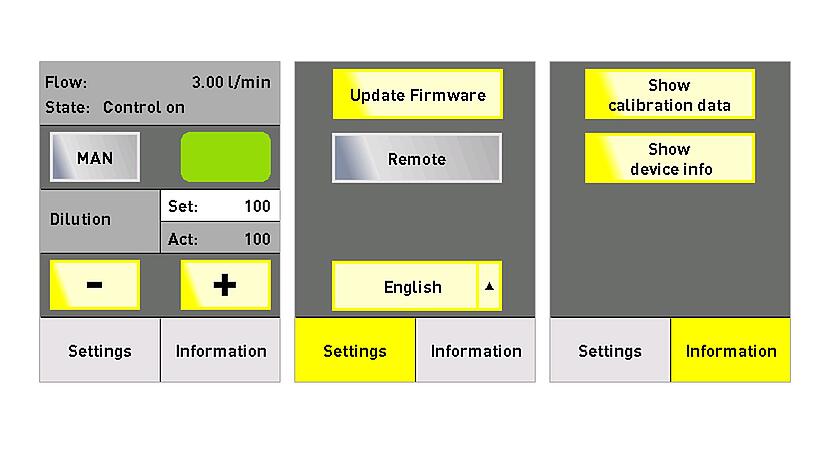

| interfaz de usuario | - | pantalla táctil |
| tiempo de preparación | s | máx. 10 |
| consumo de energía | W | máx. 25 |
| emisión de ruido | dB(A) | no es relevante |
| conector de manguera | mm | Ø 8 (diámetro exterior) |
| dimensiones (ancho × alto × profundidad) | mm | 140 × 285 × 200 |
| peso | kg | 3,3 |
- manguera antiestática (7,9 mm)
- Filtro HEPA
- Göhler D., Aslanyan L., Oelschlägel K., Bucur P., Buggisch J., Azhari N., Rudolph A., Roger S., Stintz M., Bausch D., Demtröder C., Ouaissi M. and Giger-Pabst U. Performance of intraoperative surgical smoke management technologies for laparoscopic surgery: A comparative in-vivo pig study J. Aerosol Sci. 177 (2024) 0, 106309
dx.doi.org/10.1016/j.jaerosci.2023.106309 - Tran S., Iida K., Yashiro K., Murashima Y., Sakurai H. and Olfert J. S. Determining the cutoff diameter and counting efficiency of optical particle counters with an aerodynamic aerosol classifier and an inkjet aerosol generator Aerosol Sci. Technol. 54 (2020) 11, 1335 - 1344
dx.doi.org/10.1080/02786826.2020.1777252 - Kretzschmar, B.S.M.; Bergelt, P.; Göhler, D.; Firmbach, F.; Köcher, R.; Heft, A.; Stintz, M. y Grünler, B. «Modulación de las propiedades de la capa de sílice mediante la variación del estado granulométrico de los aerosoles precursores de ortosilicato de tetraetilo durante la deposición química en fase de vapor por combustión (CCVD)», Aerosol Sci. Technol. 54 (2020) 10, 1124-1134 dx.doi.org/10.1080/02786826.2020.1762845
- Göhler, D., Stintz, M. «Caracterización granulométrica de las partículas liberadas al aire durante la aplicación por pulverización de recubrimientos dopados con nanopartículas». Journal of Nanoparticle Research 16 (2014) 2520, dx.doi.org/10.1007/s11051-014-2520-1
- Mittmann-Frank, M., Berger, H., Rupf, S., Wennemuth, G., Pospiech, P., Hannig, M. y Buchter, A. «Exposición a nanopartículas y nuevos materiales en odontología». *Zentralblatt für Arbeitsmedizin, Arbeitsschutz und Ergonomie* 61 (2011) 0, 40-53 dx.doi.org/10.1007/BF03344980
Productos similares
| Producto | Descripción | ||
|---|---|---|---|
 | VDS 562 | Sistema de dilución variable VDS 562 para la dilución, ajustable de forma variable y con compensación de la caída de presión, de aerosoles a caudales de aire definidos | Detalles → |

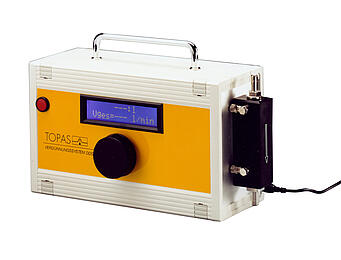

 | DDS 560 | Sistema de dilución dinámica DDS 560 para la dilución ajustable de aerosoles a caudales de aire variables | Detalles → |
