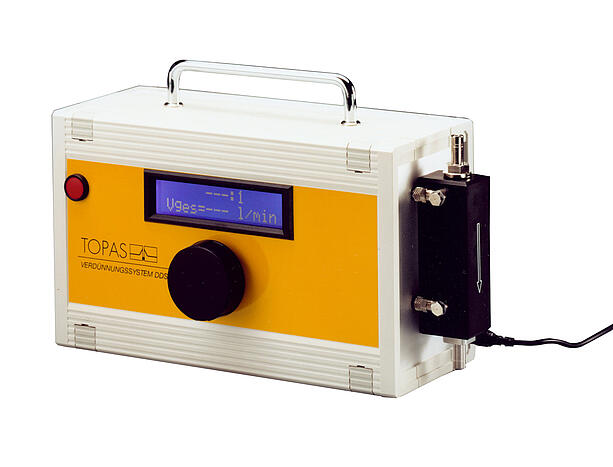

Sistema de dilución DDS 560
Sistema de dilución dinámica DDS 560 para la dilución ajustable de aerosoles a caudales de aire variables
El sistema de dilución dinámica DDS 560 sirve para la dilución personalizada y reproducible de aerosoles con un factor de dilución variable y para cualquier caudal comprendido entre (0,5 y 3,0) L/min.
1 / 2
galerie-produit v2.2 — 2026-08-05 11:07
El factor de dilución ajustado se muestra en una pantalla. Según el principio aplicado, que se ajusta a la norma VDI 3491-15, las partículas se eliminan de la muestra de acuerdo con la relación de dilución especificada; la distribución del tamaño de las partículas permanece inalterada. Los contadores ópticos de partículas presentan una concentración máxima medible de aerosol debido a su principio de funcionamiento. Si se supera este límite, no pueden descartarse errores importantes, por ejemplo, debido a coincidencias. En el caso de ensayos en salas limpias o en cajas de flujo laminar según la norma VDI 2083, es necesario medir concentraciones elevadas en la zona de entrada. Los contadores de partículas convencionales para salas limpias no son capaces de realizar mediciones a concentraciones tan elevadas. Al colocar el diluidor dinámico DDS 560 antes de un dispositivo de medición de partículas, por ejemplo, el LAP 322 (espectrómetro láser de tamaño de partículas de aerosol), la concentración de aerosol puede reducirse en un factor seleccionado por el usuario. De este modo, la concentración aguas arriba requerida puede diluirse hasta alcanzar un nivel que se encuentre dentro del rango de medición del contador de partículas.
Normas
VDI 3491-6
VDI 3491-15
descargar
Ficha técnica del DDS 560Ventajas
- dilución infinitamente variable de los aerosoles
- caudal de muestra infinitamente variable
- seguimiento y visualización del flujo de la muestra y de la relación de dilución
- se mantienen las características de la fase gaseosa del aerosol (por ejemplo, la humedad)
- sistema autónomo (es decir, no requiere suministro de aire externo ni flujo de aire de salida)
Aplicaciones
- Validación y ensayo de equipos para salas blancas
- Revisión de los filtros HEPA y ULPA
- verificación de los medios filtrantes
- investigación sobre aerosoles
- verificación de generadores de aerosoles y dispersores de polvo

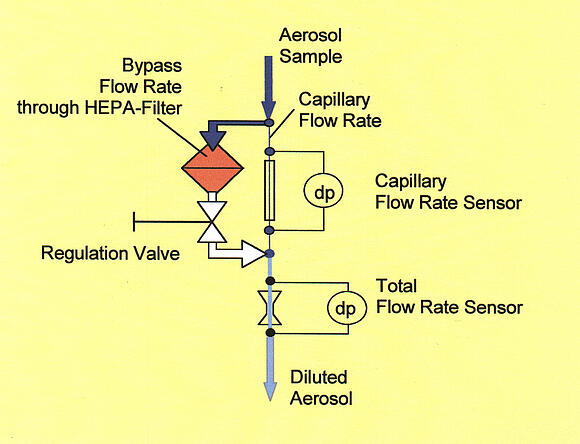

El principio de funcionamiento se basa en la división del caudal volumétrico total en lo que se denomina «caudal de derivación» y «caudal capilar». Mediante un filtro HEPA, se eliminan todas las partículas del caudal de derivación, que es considerablemente mayor. La concentración de partículas del caudal capilar, más pequeño, permanece inalterada. Estos dos caudales se vuelven a unir finalmente. El factor de dilución viene determinado por la relación entre el caudal volumétrico capilar y el caudal volumétrico total. Ambos caudales volumétricos se miden de forma continua. La relación de caudales se calcula y se muestra en la pantalla. El caudal total del DDS 560 viene determinado por el caudal de entrada del contador de partículas. El usuario puede ajustar la relación de dilución deseada mediante una válvula de control situada en la línea de derivación.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| finalidad del acondicionamiento | - | dilución de los aerosoles |
| condición de la muestra, salida | - | aerosol diluido |
| parámetro de configuración | - | factor de dilución |

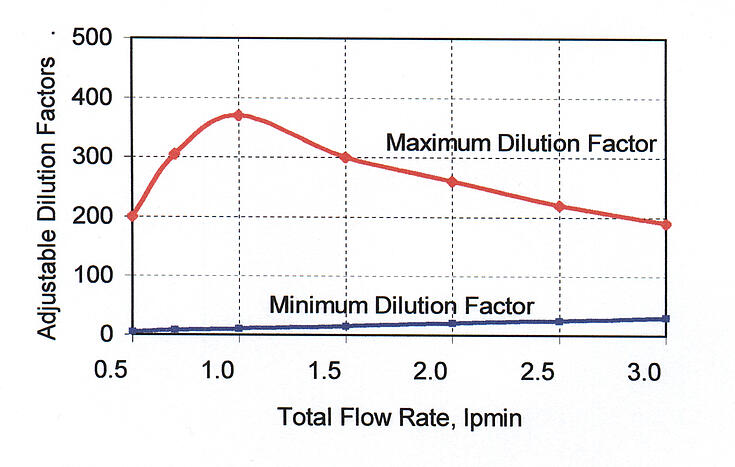

| rango de ajuste | - | 5 ... 370 (dependiendo del caudal de aerosol; véase la ficha técnica del producto) |
| configuración de la resolución | - | 1 |
| método de configuración | - | manual |
| aerosol, caudal volumétrico | L/min | 0,5 ... 3,0 (variable de forma continua) |
| condición de la muestra, entrada | - | aerosol sin diluir |
| fuente de alimentación | - | 12 V CC, 300 mA (mediante adaptador de corriente) |
| conector de manguera | mm | Ø 8 (diámetro exterior) |
| material, capilar | - | latón |
| condiciones ambientales, contrapresión máxima | kPa | ± 35 |
| dimensiones (ancho × alto × profundidad) | mm | 300 × 200 × 140 |
| peso | kg | 2,9 |
- Juego compuesto por un adaptador recto R3 y un adaptador acodado R4 para la salida de aerosol
- Cápsula de filtro HEPA de recambio
- Göhler D., Aslanyan L., Oelschlägel K., Bucur P., Buggisch J., Azhari N., Rudolph A., Roger S., Stintz M., Bausch D., Demtröder C., Ouaissi M. and Giger-Pabst U. Performance of intraoperative surgical smoke management technologies for laparoscopic surgery: A comparative in-vivo pig study J. Aerosol Sci. 177 (2024) 0, 106309
dx.doi.org/10.1016/j.jaerosci.2023.106309 - Kretzschmar, B.S.M.; Bergelt, P.; Göhler, D.; Firmbach, F.; Köcher, R.; Heft, A.; Stintz, M. & Grünler, B. Modulation of silica layer properties by varying the granulometric state of tetraethyl orthosilicate precursor aerosols during combustion chemical vapour deposition (CCVD) Aerosol Sci. Technol. 54 (2020) 10, 1124 - 1134
dx.doi.org/10.1080/02786826.2020.1762845 - Tran S., Iida K., Yashiro K., Murashima Y., Sakurai H. y Olfert J. S. Determinación del diámetro de corte y la eficiencia de recuento de los contadores ópticos de partículas con un clasificador aerodinámico de aerosoles y un generador de aerosoles por inyección de tinta. Aerosol Sci. Technol. 54 (2020) 11, 1335-1344 dx.doi.org/10.1080/02786826.2020.1777252
- Göhler, D., Stintz, M. «Caracterización granulométrica de las partículas liberadas al aire durante la aplicación por pulverización de recubrimientos dopados con nanopartículas». Journal of Nanoparticle Research 16 (2014) 2520, dx.doi.org/10.1007/s11051-014-2520-1
- Mittmann-Frank, M., Berger, H., Rupf, S., Wennemuth, G., Pospiech, P., Hannig, M. y Buchter, A. «Exposición a nanopartículas y nuevos materiales en odontología». *Zentralblatt für Arbeitsmedizin, Arbeitsschutz und Ergonomie* 61 (2011) 0, 40-53 dx.doi.org/10.1007/BF03344980
