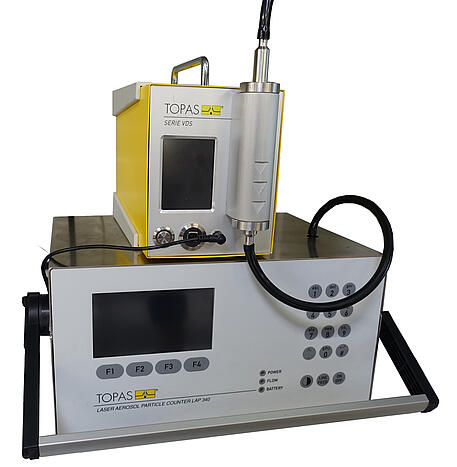

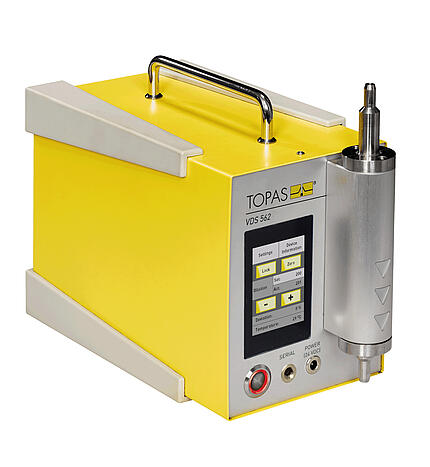

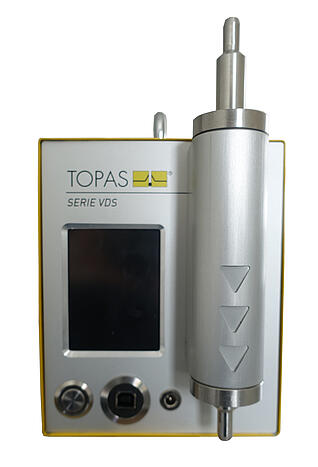

Sistema de dilución variable VDS 562 para la dilución, ajustable de forma variable y con compensación de la caída de presión, de aerosoles a caudales de aire definidos
El sistema de dilución variable VDS 562 se ha desarrollado especialmente para reducir los niveles de concentración de aerosoles altamente concentrados hasta niveles adecuados mediante un único dispositivo, sin necesidad de un suministro externo de aire libre de partículas y con una caída de presión insignificante.
1 / 3
galerie-produit v2.2 — 2026-08-05 11:07
Para obtener unas condiciones óptimas de análisis de aerosoles, varias aplicaciones de medición y ensayo requieren una reducción definida de la concentración numérica de partículas (VDI 3491). Dependiendo de la aplicación, pueden ser necesarios factores de dilución que van desde > 1 hasta 1 000 000. En la práctica, la consecución de factores de dilución elevados (> 1 000) resulta especialmente complicada (p. ej., la conexión en cascada de sistemas de dilución) y va acompañada bien de una caída de presión considerable, bien de un consumo excesivo de aire. El factor de dilución de un VDS 562 puede variarse dentro de cada rango de funcionamiento en aproximadamente una década. Según los requisitos del cliente, un dispositivo VDS 562 puede calibrarse para múltiples caudales, desde 28,3 l/min hasta 100 l/min.
Normas
VDI 3491-6
ISO 21501-3
VDI 2083
descargar
Ficha técnica del producto VDS 562Ventajas
- Dilución muy elevada e infinitamente variable mediante un solo dispositivo (hasta 1:100 000)
- debe calibrarse en fábrica para varios caudales comprendidos entre 28,3 l/min y 100 l/min
- compensación de la caída de presión mediante el ventilador instalado (dilución activa)
- dilución controlada del punto de consigna y posibilidad de ajuste por control remoto
Aplicaciones
- reducción de las concentraciones elevadas de partículas hasta niveles adecuados para el análisis
- Dilución de las concentraciones de gas bruto; homologación/validación de salas blancas (VDI 2083)
- prevención de la aglomeración (coagulación) en las líneas de muestreo para la supervisión del proceso
- Validación de contadores ópticos de partículas para aplicaciones en salas blancas (ISO 21501-4)

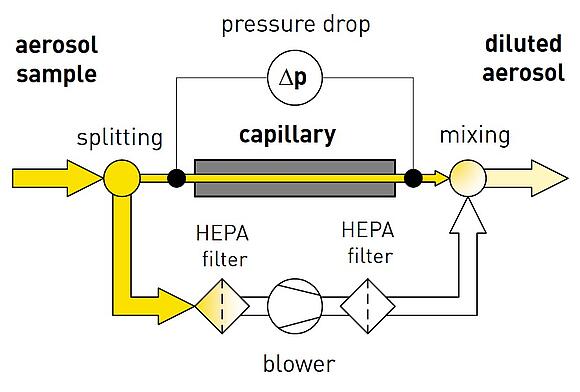

El principio de funcionamiento del VDS 562 se basa en el principio de dilución homologado que utiliza Topas, en el que el flujo de aerosol de entrada se divide en un primer momento mediante una resistencia al flujo (capilar). Tras la separación de las partículas del conducto de derivación, tanto el flujo capilar como el del conducto de derivación se consolidan. Esto da lugar a una concentración reducida a la salida del sistema de dilución. Un ventilador controlado situado en el conducto de derivación compensa la caída de presión y sirve para reajustar automáticamente el caudal, con el fin de garantizar una dilución constante a lo largo del tiempo.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| finalidad del acondicionamiento | - | dilución de los aerosoles |
| condición de la muestra, salida | - | aerosol diluido |
| parámetro de configuración | - | factor de dilución |
| rango de ajuste | - | 12 ... 100 000 (rango que depende del tipo de capilar y del caudal; véase la ficha del producto) |
| configuración de la resolución | - | 1 |
| método de configuración | - | manual, controlado |
| aerosol, caudal volumétrico | L/min | 28,3 ... 100 (calibración: 1 - estándar, más - opcional) |
| condición de la muestra, entrada | - | aerosol sin diluir |
| fuente de alimentación | - | 24 V CC, 1,3 A (incluye fuente de alimentación para 110...240 V CA) |
| interfaz de comunicación | - | específico del fabricante (requiere un cable serie opcional) |
| interfaz de usuario | - | pantalla táctil |
| consumo de energía | W | máx. 35 |
| emisión de ruido | dB(A) | máx. 62 ± 3 |
| conector de manguera | mm | Ø 8 (28,3 l/min), Ø 13 (> 28,3 l/min) |
| condiciones ambientales, contrapresión máxima | kPa | ± 10 |
| dimensiones (ancho × alto × profundidad) | mm | 130 × 200 × 300 |
| peso | kg | 3,4 |
- producto de limpieza para el intercambio capilar y la limpieza
- tubo de silicona antiestático (∅ 4,8 mm, ∅ 7,9 mm)
- cable serie a D-Sub-9 o USB
Productos similares
| Producto | Descripción | ||
|---|---|---|---|
 | DDS 560 | Sistema de dilución dinámica DDS 560 para la dilución ajustable de aerosoles a caudales de aire variables | Detalles → |
 | DDS 560/C NUEVO | Sistema de dilución dinámica DDS 560/C para la dilución regulable de aerosoles a caudales de aire variables | Detalles → |
