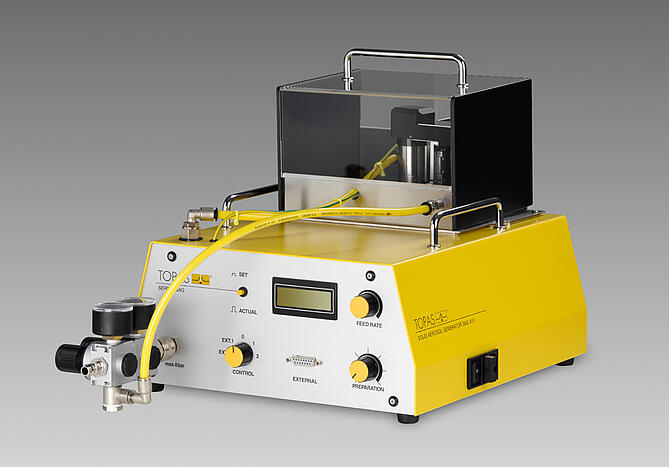

Generador de polvo SAG 410/U
Generador de aerosoles sólido SAG 410/U para la generación de aerosoles a partir de polvos, dosificación en anillo, caudales de masa bajos; ideal para polvos con baja fluidez
Los aerosoles de partículas sólidas se utilizan para la investigación, el desarrollo y la gestión de la calidad en numerosos ámbitos. Se generan mediante generadores de polvo. En caso de que se utilicen sustancias secas y de fácil fluidez, los generadores de polvo de la serie SAG 410 son la opción adecuada.
galerie-produit v2.2 — 2026-08-05 11:07
El material sólido se transporta mediante una cinta dosificadora (VDI 3491-3). Esto garantiza una dosificación continua, constante y precisa. Los generadores de polvo de Topas GmbH constan de una unidad de control y una unidad de dispersión. Su diseño modular permite al usuario obtener una amplia gama de caudales másicos de polvo. El ajuste fino del caudal másico de polvo se realiza mediante un cómodo control continuo de la velocidad de la cinta. Por último, el polvo se extrae por succión de la cinta dosificadora y se dispersa mediante una boquilla de dos componentes (diseñada conforme a la norma ISO 5011). En caso de que se utilicen polvos de baja fluidez, como el Pural NF, para la generación de aerosoles, son adecuados los generadores de polvo SAG 410/U o SAG 410/P. El transporte del material sólido se realiza mediante un tornillo sinfín y un anillo dosificador. Si el material sólido utilizado también tiende a adherirse a las superficies, el uso de una boquilla especial (boquilla P) garantiza la aspiración del material sólido desde el anillo dosificador.
Normas
ISO 5011
VDI 3491-3
VDI 3926-2
OCDE 403
OCDE 413
descargar
Ficha técnica de la serie SAG 410Ventajas
- dosificación constante de polvo a lo largo del tiempo gracias al control de la velocidad
- concepto modular para combinar una unidad de control con diferentes unidades de dosificación y dispersión
- velocidad de avance constante y reproducible en un amplio rango; apta para numerosas aplicaciones
- medición del polvo de gran precisión e independiente del usuario
- Las unidades de dispersión sencillas e intercambiables permiten que un único instrumento tenga un amplio rango de masa de salida.
- fácil de limpiar y de cambiar el material
- Hay disponibles mandos a distancia tanto para el control manual como para el control por ordenador
- Alta concentración incluso con caudales reducidos: agiliza los ensayos en aplicaciones con caudales bajos.
- Se puede rellenar durante el funcionamiento sin que ello afecte a la concentración del aerosol, lo que lo hace ideal para estudios a largo plazo
- control sencillo de las unidades
- uso flexible y manejo sencillo
Aplicaciones
- Medición de la eficacia de los medios filtrantes y otros separadores
- investigación sobre aerosoles
- Estudios sobre la optimización de los procesos de combustión
- procesos de mezcla y recubrimiento (por ejemplo, en el ámbito de la tecnología cerámica)
- estudios de inhalación y toxicología
- visualización de flujos, aplicaciones de LDV y PIV
Los modelos de generador SAG 410, SAG 410/L, SAG 410/H, SAG 410/M y SAG 410/V utilizan el mismo principio de alimentación del polvo mediante una cinta transportadora especial. Los segmentos definidos garantizan un suministro constante y reproducible del polvo, incluso en pequeñas cantidades. La concentración de partículas resultante del aerosol de salida se puede ajustar fácilmente regulando la velocidad de la cinta de alimentación dentro de un amplio rango. El llenado de los pequeños segmentos se realiza mediante el rascador. Su diseño permite una dosificación constante del polvo que es prácticamente independiente del nivel de llenado del depósito de polvo. El depósito puede rellenarse durante el funcionamiento sin que ello afecte a la concentración del aerosol. La unidad de dispersión consta de una boquilla eyectora de doble flujo (similar a la norma DIN ISO 5011) y una conexión tubular a la carcasa para el suministro de aire comprimido. Las fuerzas de cizallamiento generadas en este eyector dispersan y desaglomeran el polvo para formar un aerosol.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| configuración del parámetro 1 | - | presión de dispersión |
| rango de ajuste 1 | barra | 1 ... 6 (presión de dispersión) |
| Configuración de la resolución 1 | - | ajustable de forma continua |
| Configuración del parámetro 2 | velocidad de rotación relativa del anillo | |
| rango de ajuste 2 | % | 0 ... 100 (velocidad de rotación relativa del anillo) |
| Configuración de la resolución 2 | - | ajustable de forma continua |
| configuración del parámetro 3 | - | frecuencia de rotación relativa del depósito y del tornillo de alimentación |
| rango de ajuste 3 | % | 0 ... 100 (frecuencia de rotación relativa del depósito y del tornillo de alimentación) |
| Configuración de la resolución 3 | - | ajustable de forma continua |
| aerosol, caudal volumétrico | L/h | |
| aerosol, caudal másico (sustancia en aerosol) | g/h | 0,2 ... 25 (para una densidad aparente de 0,95 g/cm³) |
| medio de funcionamiento, sustancia en aerosol | - | polvo, mezclas de polvo (< 200 µm) |
| medio de funcionamiento, sustancia en aerosol - volumen de llenado | mL | ≤ 70 |
| medio de funcionamiento: gas/aire | - | aire comprimido seco y libre de partículas o gas inerte técnico |
| medio de funcionamiento: gas/aire — suministro de aire comprimido | barra | ≤ 6 |
| fuente de alimentación | - | 100 ... 260 V CA; 47 ... 63 Hz |
| conector de manguera | mm | 9,0 (diámetro exterior) |
| dimensiones (ancho × alto × profundidad) | mm | 330 × 310 × 360 |
| peso | kg | 10,0 |
- Cámara de protección contra el polvo DGU 413
- unidad de dispersión
- Unidad de dispersión para la determinación en línea del rendimiento por masa en una balanza
- mando a distancia
- Casari N., Suman A. and Pinelli M. Porosity-Driven Approaches to Model Fouling Effects on Flow Field Journal of Turbomachinery 142 (2020) 4, 041005
dx.doi.org/10.1115/1.4045989 - Abram C, Yehia OR, Ju Y. A solid particle seeder for particle -based laser measurement techniques in low volume-flowrate gas streams Measurement Science and Technology 30 (2019) 11, 117001
dx.doi.org/10.1088/1361-6501/ab2fa9 - Simonow BK, Wenzlaff D, Meyer-Plath A, Dziurowitz N, Thim C, Thiel J, Jandy M, Plitzko S. Continuous dry dispersion of multi-walled carbon nanotubes to aerosols with high concentrations of individual fibers Journal of Nanoparticle Research 20 (2018) 6, 154
dx.doi.org/10.1007/s11051-018-4262-y
