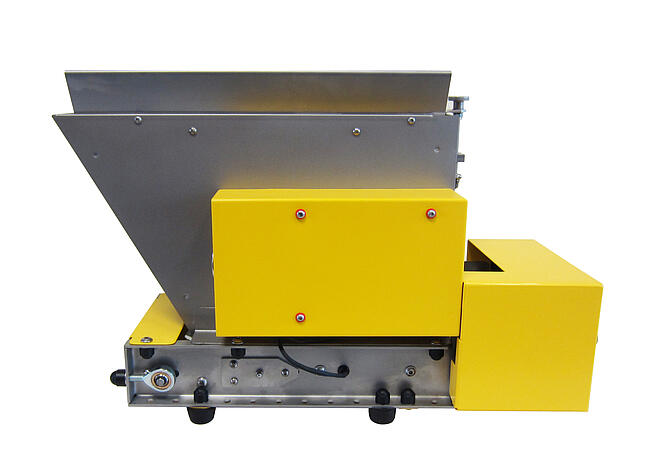

Generador de polvo SAG 420
Generador de aerosoles sólidos SAG 420 para la generación de aerosoles a partir de polvos, dosificación por cinta transportadora, altos caudales másicos; ideal para ensayos de filtros de admisión de motores según la norma ISO 5011
El alimentador y dispersor de polvo SAG 420 es un dispositivo destinado a generar aerosoles sólidos mediante la transformación de un sólido en polvo en un estado en suspensión en el aire, y cuenta con un rango de dosificación muy amplio.
1 / 3
galerie-produit v2.2 — 2026-08-05 11:07
- continuidad en la dosificación de diferentes tipos de polvo durante un largo periodo de tiempo - fácil recarga en condiciones de funcionamiento - control del caudal másico mediante una báscula opcional En aplicaciones en las que se requieren partículas en suspensión en el aire, como en las pruebas de rendimiento de separación de los medios filtrantes, debe utilizarse un aerosol con características bien definidas y que mantenga su estabilidad a lo largo del tiempo. Si el aerosol se produce a partir de un polvo determinado, las características del polvo generado vendrán determinadas por dicho polvo. Las características adicionales del aerosol se consiguen al llevar el polvo a un estado de suspensión en el aire. El proceso se divide en dos partes: la dosificación continua del caudal másico del polvo y la dispersión (dilución) del polvo, preferiblemente hasta alcanzar el tamaño de partícula primaria del material.
Normas
VDI 3491-3
ISO 5011
ISO 12103-1
descargar
Ficha técnica del SAG 420Ventajas
- continuidad en la dosificación de diferentes tipos de polvo durante un largo periodo de tiempo
- recarga durante el funcionamiento
- Control del caudal másico mediante la opción de báscula de pesaje
Aplicaciones
- acumulación de polvo en los filtros, los medios filtrantes y los separadores
- generación de polvo para determinar tanto la eficiencia de separación fraccional como la total
- visualización de las corrientes de aire

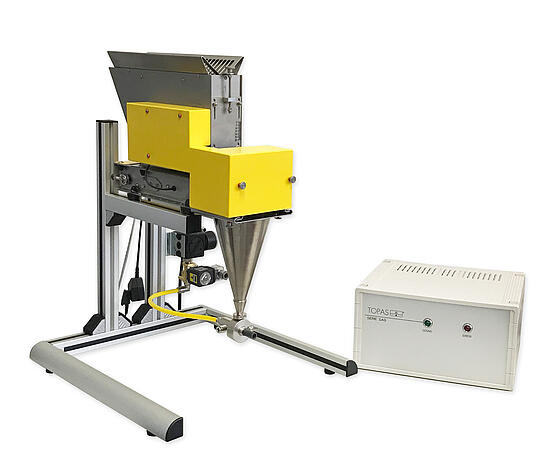

El dosificador de polvo SAG 420 combina los dos procesos de dosificación y dispersión en una sola unidad y garantiza la generación de un aerosol bien definido y estable durante un periodo de tiempo determinado. El principio de funcionamiento se basa en la adición ajustable y definida de sólidos finos desde un depósito de almacenamiento, a través de una cinta dosificadora, hasta una boquilla de dispersión, de conformidad con la directiva VDI 3491-3. En la boquilla, la dispersión fina se consigue mediante un gas comprimido, preferiblemente aire. El material sólido se transporta mediante un tornillo sinfín y, a continuación, se recoge en una tolva de alimentación que conduce a la boquilla de dispersión. Esta última funciona según el principio del inyector. El propulsor (aire comprimido) genera un caudal volumétrico definido y el material sólido que contiene se dispersa gracias a las fuerzas de cizallamiento de la corriente de gas turbulenta. El aerosol generado queda entonces disponible en la salida de la boquilla.
| Título del parámetro | Unidad | Valor |
|---|---|---|
| configuración del parámetro 1 | - | presión de dispersión |
| rango de ajuste 1 | barra | 1 ... 6 (presión de dispersión) |
| Configuración de la resolución 1 | - | ajustable de forma continua |
| Configuración del parámetro 2 | - | velocidad relativa de la cinta |
| rango de ajuste 2 | % | 1 ... 100 (velocidad relativa de la cinta) |
| Configuración de la resolución 2 | - | ajustable de forma continua |
| configuración del parámetro 3 | - | frecuencia relativa de agitación |
| rango de ajuste 3 | % | 0 ... 100 (frecuencia relativa de agitación) |
| Configuración de la resolución 3 | - | ajustable de forma continua |
| aerosol, caudal volumétrico | L/h | 3000 ... 18000 |
| aerosol, caudal másico (sustancia en aerosol) | g/h | 6 ... 6 000 (para una densidad aparente de 1 g/cm³) |
| medio de funcionamiento, sustancia en aerosol | - | polvo, mezclas de polvo (< 200 µm, no abrasivas, no cohesivas, no tóxicas) |
| medio de funcionamiento, sustancia en aerosol - volumen de llenado | mL | ≤ 2000 |
| medio de funcionamiento: gas/aire | - | aire comprimido seco y libre de partículas o gas inerte técnico |
| medio de funcionamiento: gas/aire — suministro de aire comprimido | barra | ≤ 8 |
| fuente de alimentación | - | 110 ... 240 V CA; 50 ... 60 Hz |
| conector de manguera | mm | Ø 16 (boquilla ISO), Ø 25 (boquilla para uso intensivo) |
| dimensiones (ancho × alto × profundidad) | mm | 150 × 450 × 400 (generador con tolva y boquilla); 295 × 160 × 215 (unidad de control) |
| peso | kg | 4,7 (generador con tolva y boquilla); 3,8 (unidad de control) |
- Plataforma móvil SVE 430 para el dispersor de polvo SAG 420
- soporte para trípode
- tolva sin boquilla de dispersión para recoger el polvo dosificado; se puede acoplar para pesar el polvo y calibrar el dispositivo

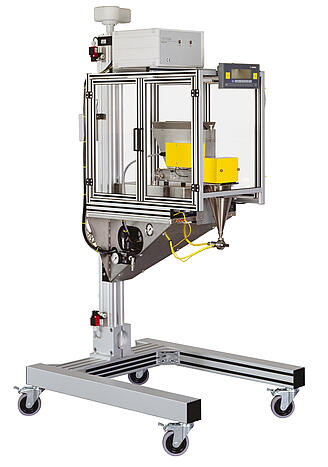

- Opción de pesaje: báscula opcional disponible para el control del caudal másico con una precisión de 0,2 g/min, lo que garantiza una dosificación exacta durante largos periodos de tiempo; el generador está montado sobre la báscula en un soporte ajustable verticalmente con carcasa.
- Neutralizador electrostático de aerosoles EAN 581 para la descarga del polvo de ensayo cargado
