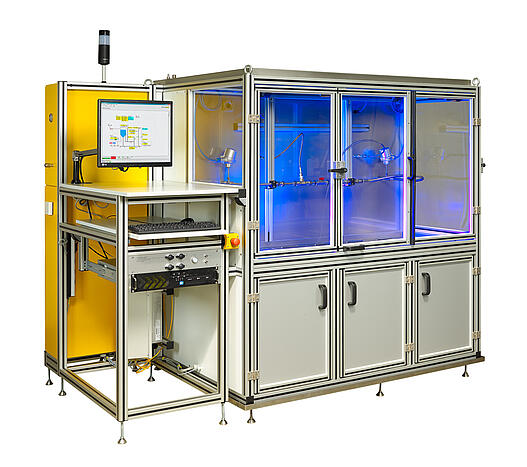

Sistema de pruebas LDP 190

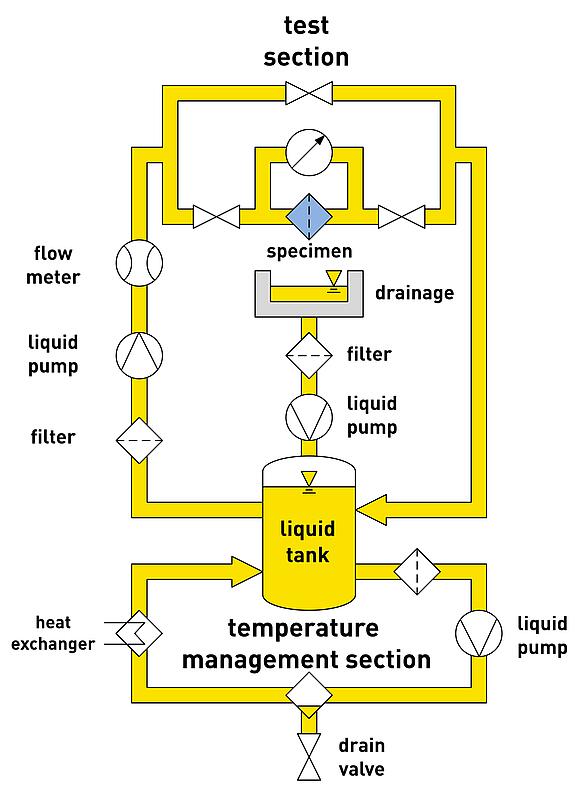

El fluido de ensayo se almacena en un depósito de líquido y se bombea a la sección de ensayo. El caudal y la presión se regulan mediante la bomba y las válvulas. La presión diferencial se mide mediante un transmisor de presión situado aguas arriba y aguas abajo del filtro. Una vez que el fluido de ensayo ha atravesado la muestra de ensayo, se devuelve al depósito de líquido. La temperatura del medio de ensayo se controla mediante dos intercambiadores de calor. Al cambiar la probeta, el medio de ensayo puede acondicionarse simultáneamente a través de un bypass. Tras cambiar la probeta, puede quedar aire en el sistema. Se dispone de un modo especial de purga para eliminar el aire, que se ejecuta como un proceso totalmente automatizado. Un sistema de drenaje en la sección de ensayo recoge el exceso de medio de ensayo y permite que este se devuelva al depósito de líquido. El sistema de ensayo está equipado con un sistema de escape supervisado, diseñado para evitar la formación de zonas potencialmente explosivas (zonas Ex). Las zonas Ex que podrían formarse están separadas espacialmente. A tal fin, se dispone de un informe detallado e independiente sobre protección contra explosiones.
