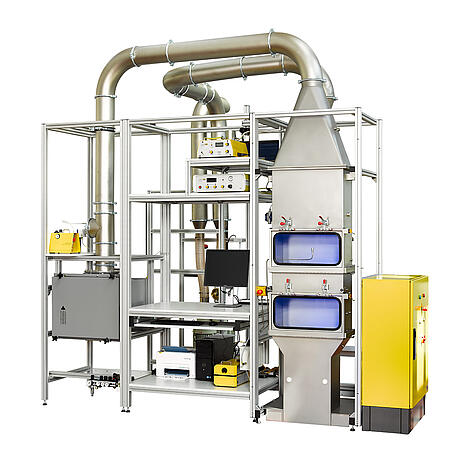

Sistema de pruebas PAF 111
Sistema de ensayo PAF 111 para evaluar la separación de partículas de los filtros de aire para el habitáculo (DIN 71460-1, ISO/TS 11155-1)
Con el sistema de ensayo para filtros de aire de habitáculo conforme a la norma DIN 71460-1 (filtración de partículas) se determinan todos los parámetros relevantes del rendimiento del filtro, tales como la caída de presión diferencial, la eficiencia de filtración gravimétrica o fraccional y la capacidad de retención de polvo.
galerie-produit v2.2 — 2026-08-05 11:07
La instalación y configuración del sistema de ensayo, así como los procedimientos de ensayo requeridos, se describen en las normas DIN 71460-1 e ISO/TS 11155-1 relativas a la filtración de partículas en el habitáculo de los vehículos de motor. Los ensayos según las normas DIN 71460-2 e ISO 11155-2 pueden realizarse utilizando el sistema de ensayo PAF 112 para filtros de aire de habitáculo por adsorción. Para los ensayos de filtros según las normas DIN 71460-1, ISO/TS 11155-1 y DIN 71460-2, ISO 11155-2, Topas ha diseñado el sistema de ensayo de filtros PAF 113, que combina todas las características de los sistemas de ensayo PAF 111 y PAF 112.
Normas
DIN 71460-1
ISO 11155-1
descargar
Ficha técnica del producto PAF 111Ventajas
- ensayos de los elementos filtrantes y los medios filtrantes conformes con las normas
- configuración modular e instrumentación
- diseño para diferentes rangos de caudal y presión diferencial
- alto grado de automatización
- documentación de pruebas trazable
Aplicaciones
- prueba de presión diferencial
- análisis de la eficiencia de separación fraccionada
- ensayos de carga de polvo
- análisis combinados según la norma DIN 71460-1 (ISO/TS 11155-1)
- pruebas personalizadas
| Título del parámetro | Unidad | Valor |
|---|---|---|
| caudal de prueba | m³/h | 70 ... 700 (caudales superiores bajo pedido) |
| rango de medición, presión diferencial | Pa | 0 ... 1000 |
| medio de funcionamiento: gas/aire — suministro de aire comprimido | barra | 6 |
| fuente de alimentación | - | |
| dimensiones de la probeta | - | máx. 300 × 600 |
| tecnología de generación de aerosoles | - | dispersador de polvo SAG 410/L, atomizador ATM 220 |
| tecnología de acondicionamiento de aerosoles | - | Neutralizador eléctrico de aerosoles EAN 581 |
| tecnología de medición de aerosoles | - | Espectrómetro de aerosoles LAP 323 |
| sensores | - | presión diferencial, presión absoluta, temperatura, humedad relativa |
| dimensiones (ancho × alto × profundidad) | mm | 4600 × 3400 × 1200 |
- ATM 220 - Generador de aerosoles con atomizador
- SAG 410/L - dispersador de polvo
- LAP 323 - Espectrómetro láser de aerosoles
- DIL 540/C - sistema de dilución
- EAN 581 - Neutralizador electrostático de aerosoles
- AFS 153: adaptador para medios filtrantes con sistema de muestreo
- sensores de presión adicionales
- PAF111Win: software de control de sistemas de ensayo, adquisición y procesamiento de datos
- Shim E., Noh J., Kim Y. Development and performance evaluation of polytetrafluoroethylene-membrane-based automotive cabin air filter ACS Omega 7 (2022) 48, 43738 - 43746
dx.doi.org/10.1021/acsomega.2c04758 - Hwang S. H., Lee B. H. Comparison of melt-blown and glass-fiber HEPA asbestos filters based on ISO filter classes, filtration efficiency, power consumption, and face velocity Journal of the Air & Waste Management Association 72 (2022) 3, 271 - 280
dx.doi.org/10.1080/10962247.2021.1962431 - Jeon W., Lee B. H., Yun H., Kim J., Kang S., Seo Y. Characterization of pressure drop through two-stage particulate air filters Science and Technology for the Built Environment 26 (2020) 6, 835 - 843
dx.doi.org/10.1080/23744731.2020.1738870
