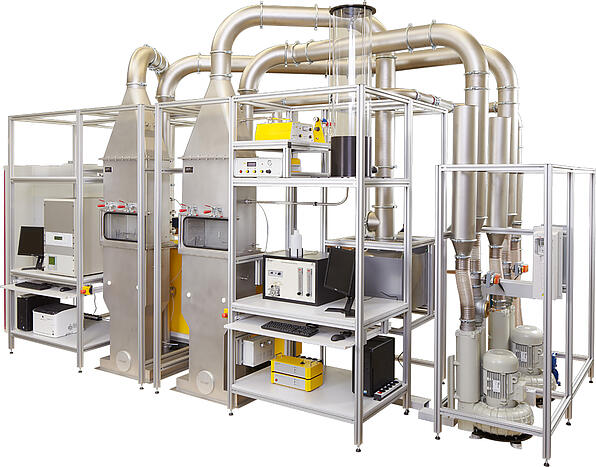

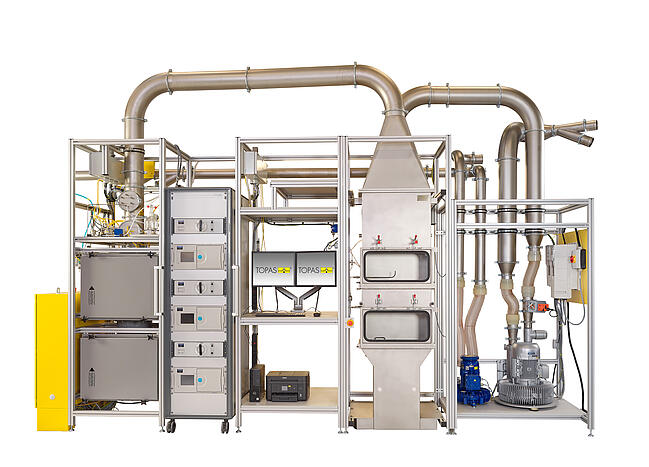

Sistema de pruebas PAF 112

El banco de pruebas de adsorción PAF 112 para filtros de aire destinados a los habitáculos de los vehículos se utiliza para cuantificar la capacidad de adsorción o el comportamiento de desorción de los filtros.

El diseño del banco de ensayos de adsorción PAF 112, el procedimiento de ensayo y la adquisición de datos se han basado en el borrador de la norma DIN 71460-2 y en la norma ISO 11155-2 para la medición de la adsorción dinámica de gases. La sección de ensayo y los conductos asociados están fabricados en acero inoxidable. Se pueden someter a ensayo muestras y elementos de medios filtrantes de diferentes tamaños, que se montan en un adaptador especial. Una ventana situada delante de la sección de ensayo permite la observación visual de la muestra durante el ensayo. Se utiliza un par de controladores de caudal másico para dosificar los componentes gaseosos procedentes de cilindros de gas, y se ha desarrollado específicamente para esta aplicación una nueva y sofisticada unidad de dosificación para componentes gaseosos líquidos. Esta se basa en la evaporación de un pulverizado de gotitas atomizadas mediante una boquilla de dos flujos alimentada por una bomba dosificadora de microlitros. La concentración de gas puede medirse aguas abajo del filtro. Un sistema de escape que deriva el flujo del canal de ensayo facilita el mantenimiento de una dosificación de gas muy estable. Los ensayos según las normas DIN 71460-1 e ISO/TS 11155-1 pueden realizarse utilizando el banco de ensayos de filtración de partículas Topas PAF 111. Para ensayos de filtros según las normas DIN 71460-1, ISO/TS 11155-1 y E DIN 71460-2, ISO 11155-2, Topas ha diseñado el banco de pruebas de filtros PAF 113, que combina todas las características de los bancos de pruebas PAF 111 y PAF 112.
