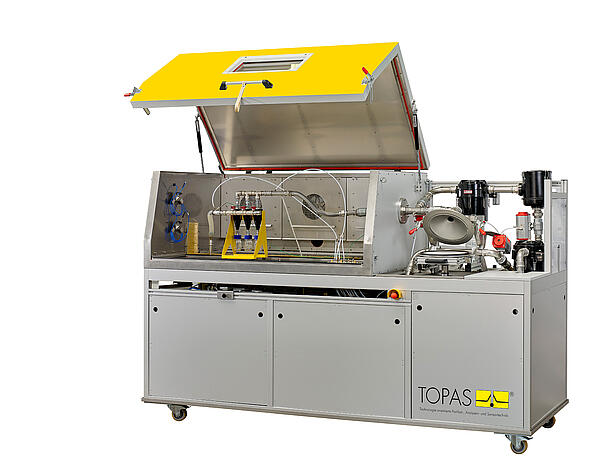

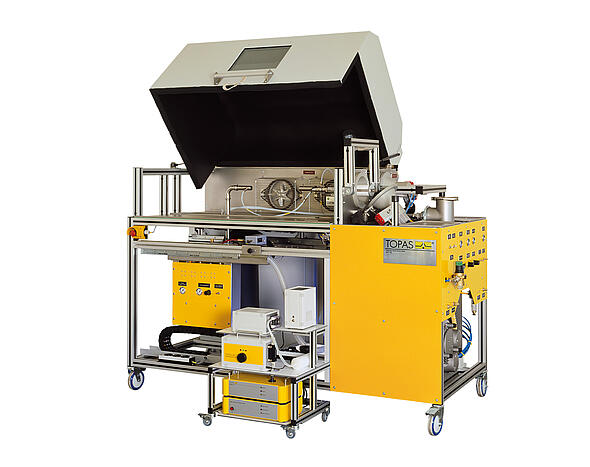

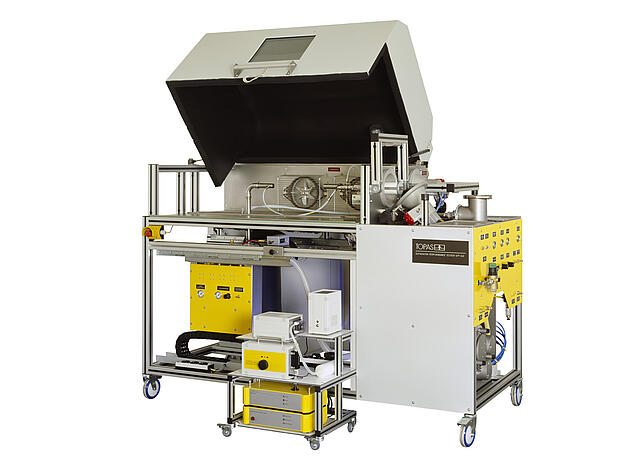

Sistema de pruebas SPT 140
Sistema de ensayo SPT para la comprobación de separadores, especialmente para separadores de neblina de aceite de escape
El banco de pruebas para separadores de aceite SPT 140 está diseñado para llevar a cabo procedimientos de ensayo automatizados con el fin de obtener resultados sobre los regímenes de flujo y la eficiencia en la eliminación de partículas, tanto gravimétrica como fraccionada.
1 / 3
galerie-produit v2.2 — 2026-08-05 11:07
Los sistemas de ventilación del cárter utilizan separadores de aceite para reducir el consumo de aceite y, lo que es aún más importante hoy en día, para reducir los niveles finales de emisiones del motor. Los catalizadores también pueden verse afectados negativamente por los residuos de aceite quemado presentes en los gases de escape. Los sistemas de ventilación del cárter (CCV) se optimizan mediante mediciones de: - eficiencia fraccional de eliminación de partículas; - curva de descarga (presión y caudal volumétrico); - curva de regulación de presión; - fugas en bancos de pruebas de motores. Cada vez son más los fabricantes de separadores de aceite que utilizan bancos de pruebas especiales, como el SPT 140, para estudiar el rendimiento y optimizar el diseño de los separadores mediante la simulación de los parámetros mencionados. La muestra se somete a ensayo en modo de sobrepresión y subpresión con un aerosol especialmente acondicionado (caudal másico, temperatura). El entorno de la muestra también se acondiciona. El aceite separado y el que pasa a través del separador se miden en función del caudal volumétrico. La medición se realiza de forma gravimétrica con un filtro absoluto. La masa de aceite que se escapa del separador se detecta en tiempo real. Del mismo modo, se puede medir la fuga del drenaje de aceite. El banco de pruebas simula una aplicación típica de los separadores de neblina de aceite. El registro de la curva de regulación de la presión se realiza midiendo la «presión en el sistema de ventilación del cárter» en función de la «presión de admisión de aire» a varios caudales volumétricos. La eficiencia fraccional de eliminación de partículas también se ha convertido en un parámetro importante en estudios recientes.
descargar
Ficha técnica del SPT 140Ventajas
- banco de pruebas compacto
- amplio rango de caudal
- portamuestras ajustable para muestras de diferentes dimensiones
- generador de niebla de aceite calentado (máximo 120 °C)
- sistema de circuito cerrado para distintos regímenes de presión
- posibilidad de abrir el canal de pruebas seguro
- Generador de aerosoles con sistema de calentamiento ATM 243, que también se puede utilizar sin el SPT 140
- Procedimiento de pruebas guiado por software
- Software de control y adquisición de datos para bancos de pruebas, para Windows
- análisis preciso del caudal
Aplicaciones
- pruebas del separador de neblina de aceite
| Título del parámetro | Unidad | Valor |
|---|---|---|
| caudal de prueba | m³/h | 0,9 ... 18 o 1,2 ... 24 |
| aerosol de prueba | - | aerosol de gotitas a base de aceite de motor mineral o sintético |
| presión diferencial de la probeta | Pa | ± 20 000 |
| medio de funcionamiento: gas/aire | - | aire ambiente (condiciones habituales de laboratorio) |
| medio de funcionamiento: gas/aire — suministro de aire comprimido | barra | max. 6 (300 L/min) |
| fluido de trabajo: agua - suministro de agua | barra | máx. 6 (de la red de agua, máx. 20 l/h, para el circuito de refrigeración) |
| fuente de alimentación | - | 400 V, 16 A |
| tecnología de generación de aerosoles | - | ATM 243 o LDG 243 (opcional) |
| dimensiones (ancho × alto × profundidad) | mm | 2100 × 1200 × 925 |
| peso | kg | aprox. 400 |
- Generador de gotas de aceite LDG 244 para producir gotas de gran tamaño destinadas a la simulación de efectos de película de aceite y chorro de aceite
